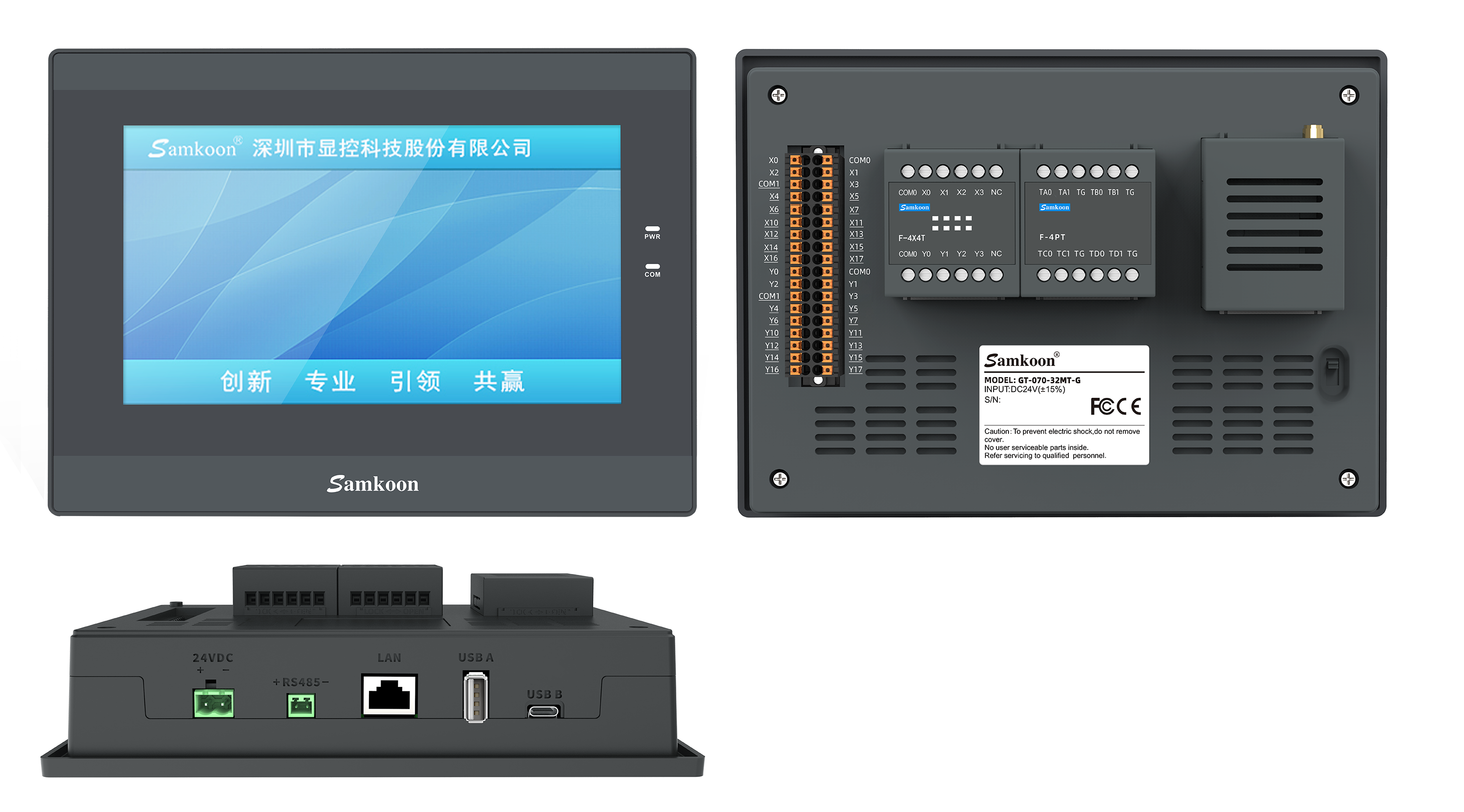

Màn hình HMI tích hợp PLC: HMI SAMKOON GT-070-32MT-G

HMI GT-070-32MT-G: Tích Hợp PLC Thông Minh Trên Màn Hình HMI – Tầm Nâng Tự Động Hóa

HMI GT-070-32MT-G không chỉ là một màn hình điều khiển mà còn tích hợp đầy đủ chức năng của một PLC, mang đến giải pháp tự động hóa vượt trội trong một thiết bị duy nhất. Thiết kế cách mạng này giúp giảm thiểu chi phí, tối ưu không gian và đơn giản hóa quy trình vận hành. Tại đây, bạn có thể điều khiển và giám sát hệ thống sản xuất một cách trực quan, nhanh chóng và hiệu quả hơn bao giờ hết. Với HMI GT-070-32MT-G, tích hợp PLC không chỉ là tiện ích mà còn là bước tiến chiến lược giúp tối ưu hóa hiệu suất công nghiệp

1.Tính năng sản phẩm:

1.1.Cấu hình phần cứng và phần mềm mạnh mẽ:

• Phần cứng dựa trên bộ vi điều khiển 32 bit với lõi Arm® Cortex®-M4, tần số chính 200 MHz, khả năng chống nhiễu phần cứng nâng cao, đáp ứng ổn định với các dao động điện lưới và đảm bảo máy hoạt động liên tục và hiệu quả.

• Trình biên dịch code trực tiếp nhanh gấp 10 lần trình thông dịch

1.2. Giao diện giao tiếp phong phú:

• Cổng giao tiếp Ethernet (Modbus TCP/IP), RS485, hỗ trợ Modbus RTU

• 1 cổng tải xuống USB tốc độ cao.

• Tải xuống, giám sát và gỡ lỗi PLC từ bất kỳ cổng giao tiếp nào.

1.3. Bảo mật

• Mật khẩu cho thao tác upload, download, monitor,…

• Chức năng chống upload.

• Mật khẩu cho chương trình con, khối hàm.

1.4.Hiệu năng toàn diện và linh hoạt:

• Hỗ trợ 4 kênh đọc xung tốc độ cao.

• 4 kênh phát xung tốc độ cao 200KHz

• Hỗ trợ module mở rộng giao tiếp CAN, tốc độ truyền thông tối đa 1Mbps và có thể mở rộng tối đa 16 module.

• Module mở rộng có thể sử dụng như một bộ điều khiển độc lập để chạy chương trình.

• Mặt trước hỗ trợ 1 module mở rộng plug-in nhỏ, có thể kết hợp với module IO kỹ thuật số, module analog, module nhiệt độ tùy ý, cắm và sử dụng ngay.

1.5.Phần mềm lập trình được nâng cấp SKTOOL7.1:

• Tốc độ biên dịch <0,5 giây, tốc độ tải xuống <3 giây và cho phép chỉnh sửa chương trình trực tuyến.

• SKTOOL7.1 hỗ trợ danh sách lệnh, sơ đồ khối chức năng, lập trình sơ đồ bậc thang SFC, giao diện người dùng được tùy biến cao, chứa các lệnh PLC phong phú và các khối chức năng có thể được viết bằng ngôn ngữ C.

• Phần mềm áp dụng kiến ​​trúc được biên dịch để đảm bảo rằng nó không thể được giải mã và chương trình không thể bị bẻ khóa.

• Phần mềm có khả năng tương thích phong phú với các sản phẩm cạnh tranh và có thể chuyển đổi trực tiếp các chương trình tương đương (Mitsu,Delta, Xinje…) để sử dụng.

1.6. Tích hợp truyền thông:

• Hỗ trợ các giao thức Modbus RTU RS485, Modbus TCP/IP

1.7. Bộ nhớ lớn:

• Hỗ trợ hơn 20.000 dòng lệnh, không lo giới hạn bộ nhớ.

1.8. Đồng hồ chính xác:

• Chip thời gian thực bổ sung được sử dụng để nâng cao độ chính xác của đồng hồ.

2.Thông số sản phẩm

Cấu trúc và môi trường làm việc
Kích thước (mm)	204x148x45
Kích thước lỗ khoét (mm)	192×138
Khối lượng (g)	700
Chất liệu vỏ	Plastic ABS + PC
Thông số đầu vào/ đầu ra
Đầu vào số	16, hỗ trợ 4 kênh đọc xung tốc độ cao
Đầu ra số	16 ngõ ra Transistor NPN, hỗ trợ 4 kênh phát xung 200kHz
Đầu vào Analog	Có thể kết nối Plugin, mở rộng tối đa 8 kênh
Đầu ra Analog	Có thể kết nối Plugin, mở rộng tối đa 8 kênh



Màn hình
Kích thước hiển thị	7 inch (16:9)
Độ phân giải (pixel)	1024×600
Màn hình cảm ứng	loại 4 dây độ chính xác cao
Màu sắc	16 770 000
Module ánh sáng đen	LED
Độ tương phản	400:1
Độ sáng (cd/m2)	450
Cổng kết nối
Nguồn cấp	DC24V
Ethernet	Hỗ trợ
USB Download	Hỗ trợ
USB Port	Hỗ trợ
PLC Communication Port	Không hỗ trợ
HMI Communication Port	Hỗ trợ



Môi trường hoạt động
Nhiệt độ hoạt động	-20 ~ 55 độ C (Không đóng băng)
Độ ẩm hoạt động	5~95% (Không ngưng tụ)
Chống chịu rung động	10~25Hz (XYZ hướng 2G/ 30 phút)
Thông tin/ chúng chỉ
Bộ nhớ	128MB DDR
CPU	Cortex A7 1GHz, Dual Core
Kiểm tra điện áp cao	1000VAC, 1 phút
Kiểm tra tĩnh điện	6kV
Chứng chỉ FCC	FCC, Class A
Chứng chỉ CE	EN55032 và EN55035
Cấp độ bảo vệ	IP65 (mặt trước)
Phần mềm
Phần mềm lập trình	SKTOOL7.1



3. Bản vẽ
