Bộ bảo vệ mất pha hay relay bảo vệ pha đã trở thành “lá chắn thép” không thể thiếu cho mọi hệ thống điện 3 pha. Thiết bị này đóng vai trò then chốt trong việc bảo vệ động cơ điện khỏi hư hỏng đáng tiếc. Bài viết dưới đây sẽ cung cấp cái nhìn toàn diện về nguyên lý hoạt động, cấu tạo và những ứng dụng thực tế của bộ bảo vệ mất pha trong sản xuất công nghiệp.
Bộ bảo vệ mất pha (Relay bảo vệ pha) là gì?
Bộ bảo vệ pha (hay rơ le bảo vệ pha) là một thiết bị điện tự động dùng để bảo vệ động cơ, máy biến áp, hệ thống điện khỏi các sự cố liên quan đến mất pha, lệch pha, đảo pha, hoặc điện áp không cân bằng. Khi phát hiện sự cố, rơ le sẽ ngắt nguồn để bảo vệ thiết bị điện khỏi hư hỏng.
Cấu tạo của bộ bảo vệ mất pha
- Bộ cảm biến điện áp: Theo dõi điện áp các pha (L1, L2, L3), đo dòng điện trong từng pha
- Mạch xử lý tín hiệu: So sánh điện áp giữa các pha. Phân tích tín hiệu điện áp để phát hiện sự cố.
- Tiếp điểm: đóng ngắt nguồn điện khi có sự cố xảy ra
- Màn hình hiển thị (nếu có): Hiển thị trạng thái pha, điện áp, sự cố.
- Nút cài đặt: Cho phép điều chỉnh ngưỡng bảo vệ như thời gian trễ, điện áp ngắt.
Nguyên lý hoạt động của bộ bảo vệ pha
Bộ bảo vệ mất pha hoạt động dựa trên nguyên tắc so sánh điện áp giữa các pha. Khi điện áp giữa các pha có sự chênh lệch quá mức cho phép, bộ bảo vệ pha sẽ ngắt nguồn điện. Bộ bảo vệ mất pha hoạt động dựa trên việc giám sát điện áp các pha và phát hiện các sự cố sau:

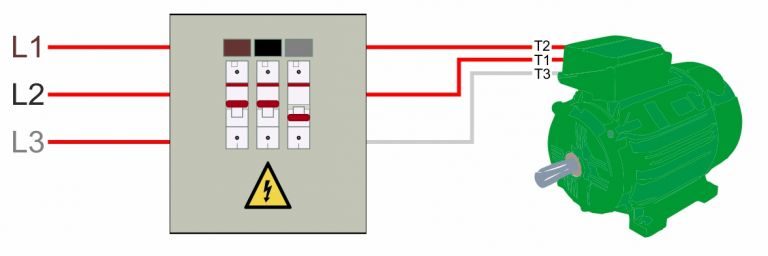

- Mất pha (Phase Loss): Khi một hoặc hai pha bị mất điện, rơ le phát hiện sự sụt giảm điện áp và ngắt mạch sau thời gian cài đặt (thường 1-3 giây).
- Lệch pha (Phase Unbalance): Nếu điện áp giữa các pha chênh lệch quá 10-20%, rơ le sẽ ngắt để tránh quá tải động cơ.
- Đảo pha (Phase Sequence Error): Khi thứ tự pha (L1-L2-L3) bị đảo ngược, rơ le ngăn động cơ quay ngược (gây nguy hiểm cho hệ thống bơm, máy nén khí…).
- Quá/Thấp áp (Over/Under Voltage): Nếu điện áp vượt ngưỡng cho phép (ví dụ >110% hoặc <80%), rơ le sẽ ngắt nguồn.
Lợi ích khi sử dụng bộ bảo vệ pha
- Ngăn cháy động cơ do mất pha.
- Tránh hư hỏng thiết bị do điện áp không ổn định.
- Tăng tuổi thọ hệ thống điện.
- Giảm thời gian dừng máy do sự cố.
- Tiết kiệm chi phí sửa chữa, bảo trì thiết bị.
Ứng dụng của Bộ bảo vệ pha
- Ngành công nghiệp sản xuất: sản xuất ô tô, máy dệt, cắt may…
- Ngành công nghiệp khai thác (mỏ, dầu khí): Máy bơm thoát nước hầm mỏ, máy nén khí, bơm dầu…
- Ngành công nghiệp xây dựng: máy trộn bê tông, cẩu tháp xây dựng…
- Ngành công nghiệp điện lực: trạm biến áp, hệ thống điện mặt trời…
Rơ le bảo vệ pha là một trong những thiết bị không thể thiếu trong hệ thống điện công nghiệp hiện đại. Tùy nhu cầu, doanh nghiệp có thể lựa chọn loại rơ le cơ, kỹ thuật số hoặc tích hợp vào PLC, hệ thống SCADA để giám sát từ xa.
Đầu tư một chiếc relay bảo vệ pha chất lượng chính là đầu tư cho sự ổn định lâu dài cho hệ thống điện của bạn!.
Bạn cần tư vấn chọn bộ bảo vệ mất pha phù hợp? Liên hệ ngay với Kỹ Thuật Vô Cực để được hỗ trợ!
