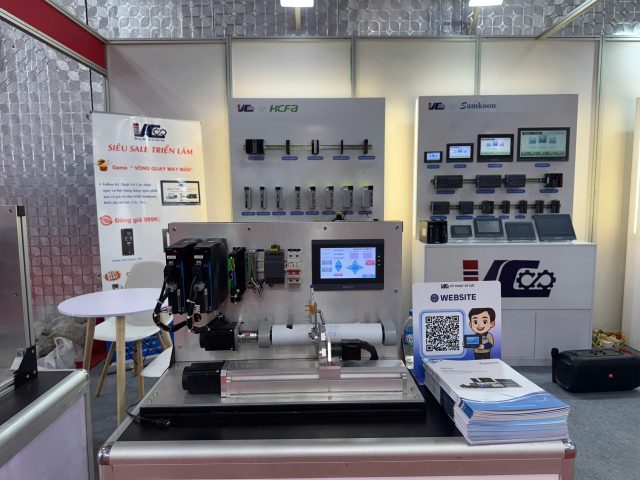

Tại triển lãm VIMF Bình Dương 2025, Kỹ Thuật Vô Cực sẽ giới thiệu mô hình CAD điều khiển chuyển động 2 trục servo, sử dụng bản vẽ AutoCAD được nhập trực tiếp vào màn hình cảm ứng HMI, kết hợp điều khiển bằng PLC.

1.Tổng quan về mô hình CAD

1.1.  Thiết bị sử dụng trong mô hình:

• Màn hình HMI SK Series
• Bộ lập trình PLC Samkoon
• Servo Samkoon R8: 2 động cơ servo kết nối điều khiển trực tiếp

1.2. Cách vận hành mô hình

Bước 1: Chuẩn bị bản vẽ

• Bản vẽ được tạo bằng AutoCAD, lưu dưới định dạng *.dxf với đơn vị mm.

Bước 2: Chuyển đổi định dạng

• Dùng phần mềm cấu hình HMI để chuyển file *.dxf sang định dạng *.ssd.
• Sao chép file *.ssd vào USB.

Bước 3: Tải đồ họa vào màn hình

• Cắm USB vào màn hình SK.
• Sử dụng phần mềm SKtool để tạo nút chức năng “Slave devices IPconfig”.
• Nhấn nút để xem trước và tải đồ họa vào PLC.

1.3. Một số địa chỉ và thông số quan trọng:

• D6000: Chọn hệ tọa độ mặt phẳng để vẽ
• D6001–D6002: Tốc độ vẽ (mm/s)
• D6003–D6004: Thời gian tăng/giảm tốc (ms)
• D6005–D6006: Cài đặt bit điều khiển đầu ra (Y hoặc M)
• Lệnh HMIBLOCK: Kích hoạt để bắt đầu vẽ

2.  Điểm nổi bật của mô hình

• Nhập bản vẽ từ AutoCAD chỉ với vài thao tác
• Cấu hình thông số dễ dàng ngay trên HMI
• Quá trình vẽ servo hiển thị theo thời gian thực
• Giao diện trực quan dễ nhìn, dễ điều khiển

3. Ứng dụng

 Giải pháp mô hình CAD này đặc biệt phù hợp với các ngành: Điều khiển máy khắc, máy in, robot 2 trục, Hệ thống cắt CNC, máy vẽ tự động, Tự động hóa trong sản xuất cơ khí, bao bì, nội thất, dệt may…

4. Tại sao bạn nên ghé xem mô hình này tại gian hàng 510 của Kỹ Thuật Vô Cực?

• Trực tiếp trải nghiệm giải pháp điều khiển thông minh, hiện đại
• Nhận tư vấn chi tiết về thiết bị, cách triển khai và ứng dụng thực tế
• Khám phá thêm nhiều giải pháp tự động hóa toàn diện khác tại gian hàng

📍 Địa điểm: Gian hàng 510 – Triển lãm VIMF Bình Dương 2025 – Trung tâm triển lãm Quốc tế WTC Expo

🗓️ Thời gian: 18- 20/6/2025

Hãy đến gian hàng của KỸ THUẬT VÔ CỰC tại triển lãm VIMF Bình Dương 2025 để trải nghiệm mô hình CAD độc đáo này cùng nhiều sản phẩm Tự động hóa

————————-
