Tổng quan biến tần CP700

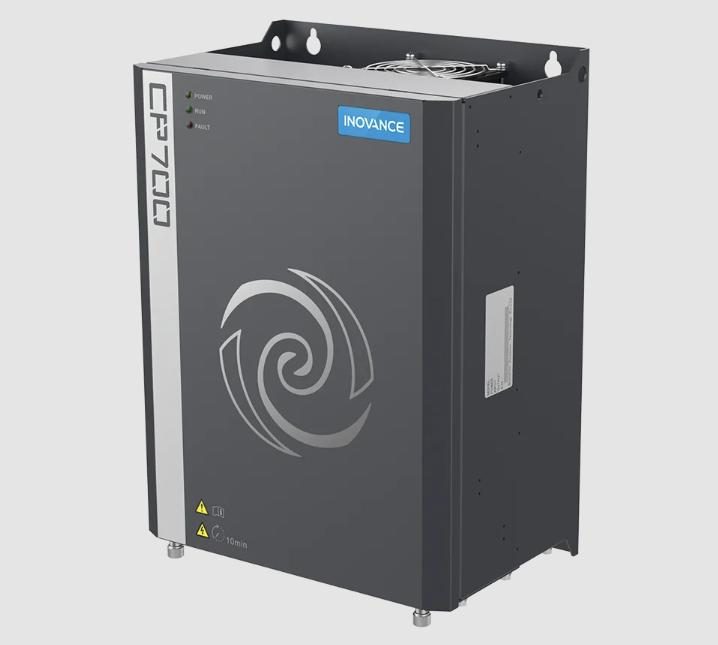

Biến tần CP700 là dòng biến tần của Inovance, được phát triển theo hướng tích hợp chuyên dụng cho máy nén khí công nghiệp. Khác với hầu hết các dòng biến tần chỉ tập trung vào điều khiển tốc độ động cơ, CP700 được thiết kế để đáp ứng trực tiếp các yêu cầu vận hành của hệ thống khí nén như điều khiển động cơ chính, kiểm soát áp suất, hỗ trợ quạt làm mát, giám sát nhiệt độ và phối hợp với các tín hiệu điều khiển trong tủ điện máy nén khí. Nhờ đó, biến tần Inovance CP700 phù hợp với các ứng dụng máy nén khí trục vít, máy nén khí dùng động cơ cảm ứng, động cơ PM hoặc PMS trong nhà máy sản xuất, xưởng cơ khí, dây chuyền bao bì, nhựa, dệt may, thực phẩm và nhiều hệ thống tự động hóa cần nguồn khí nén ổn định.
Thông số kỹ thuật biến tần CP700
Dưới đây là các thông số kỹ thuật tham khảo của biến tần CP700
| Hạng mục | Thông số |
| Điện áp nguồn | Ba pha 200 ~ 240 VAC; Ba pha 380 VAC ~ 440 VAC, 50 Hz/60 Hz (-15% ~ +10%) |
| Dải công suất | Ba pha 220V: 7.5 kW ~ 45 kW; Ba pha 380V: 5.5 kW ~ 75 kW |
| Tần số đầu ra | Điều khiển vector: 0 ~ 500 Hz |
| Tần số sóng mang | 2 kHz ~ 8 kHz; Có thể tự động điều chỉnh theo nhiệt độ bộ tản nhiệt |
| Độ phân giải tần số đầu ra | Cài đặt số: 0.01 Hz |
| Phương thức điều khiển | Điều khiển vector không cảm biến tốc độ |
| Dải điều chỉnh tốc độ | 1:50 (chế độ SVC) |
| Độ chính xác điều khiển tốc độ | ±0.1% (điều khiển vector không cảm biến) |
| Dao động tốc độ | 1.5% (không cảm biến); 3.0% (vùng yếu từ) |
| Thời gian đáp ứng mô-men | < 15 ms (không cảm biến) |
| Dao động mô-men | < 15% (không cảm biến, chế độ phát điện); < 12% (chế độ động cơ) |
| Chế độ điều khiển mô-men | Điều khiển vector không cảm biến |
| Khả năng quá tải | Dòng quá tải và thời gian quá tải được tự động tính toán theo nhiệt độ module |
| Đường cong tăng/giảm tốc | Đường thẳng, S-curve chế độ 1, S-curve chế độ 2 |
| PID tích hợp | Tích hợp tham số PID cho áp suất và nhiệt độ, dùng cho điều khiển áp suất và nhiệt độ |
| Truyền thông / Bus | Tích hợp sẵn RS485 |
| Kênh lệnh vận hành | Hai kênh: đầu vào terminal và lệnh truyền thông |
| Nguồn tần số | Một nguồn tần số: cài đặt số |
| Logic điều khiển máy nén khí | Giá trị áp suất không đổi, áp suất dỡ tải, áp suất ngủ/thức, thời gian chuẩn bị dừng, thời gian khóa dừng, giá trị nhiệt độ không đổi, nhiệt độ khởi động quạt, nhiệt độ dừng quạt, tần số chạy trước, thời gian chạy trước, điều chỉnh PID áp suất, điều chỉnh PID nhiệt độ, điều khiển van điện từ |
Sơ đồ đấu nối biến tần CP700 chính xác, đúng kỹ thuật
Tổng hợp các model phổ biến của biến tần CP700
| Mã model | Quạt làm mát chính – Công suất (kW) | Quạt làm mát chính – Dòng điện đầu vào (A) | Quạt làm mát chính – Dòng điện đầu ra (A) | Quạt làm mát chạy biến tần – Công suất (kW) | Quạt làm mát chạy biến tần – Dòng định mức (A) | Quạt làm mát chạy tần số lưới – Công suất (kW) | Quạt làm mát chạy tần số lưới – Dòng định mức (A) |
| CP700-2T7.5-H | 7.5 | 35.0 | 32.0 | / | / | 0.25 | 1.5 |
| CP700-2T11-H | 11 | 49.5 | 45.0 | 0.45 | 2.1 | 0.45 | 2.1 |
| CP700-2T15-H | 15 | 60.0 | 55.0 | 0.45 | 2.1 | 0.45 | 2.1 |
| CP700-2T18.5-H | 18.5 | 65.0 | 60.0 | 0.75 | 3.8 | 0.45 | 2.1 |
| CP700-2T22-H | 22 | 80 | 75 | 0.75 | 3.8 | 0.45 | 2.1 |
| CP700-2T30-H | 30 | 120.9 | 112 | 2.2 | 9.0 | 0.45 | 2.1 |
| CP700-2T37-H | 37 | 134.0 | 125.0 | 2.2 | 9.0 | 0.45 | 2.1 |
| CP700-2T45-H | 45 | 159.2 | 150.0 | 2.2 | 9.0 | 0.45 | 2.1 |
| CP700-4T5.5-H | 5.5 | 15.9 | 13 | / | / | 0.4 | 1.5 |
| CP700-4T7.5-H | 7.5 | 20.5 | 17 | / | / | 0.4 | 1.5 |
| CP700-4T11-H | 11 | 26 | 25 | / | / | 0.4 | 1.5 |
| CP700-4T15-H | 15 | 35 | 32 | / | / | 0.4 | 1.5 |
| CP700-4T18.5-H | 18.5 | 47.2 | 37.0 | 0.75 | 2.1 | 0.75 | 2.1 |
| CP700-4T22-H | 22 | 57.5 | 45.0 | 0.75 | 2.1 | 0.75 | 2.1 |
| CP700-4T30-H | 30 | 65.0 | 60.0 | 1.5 | 3.8 | 0.75 | 2.1 |
| CP700-4T37-H | 37 | 80.0 | 75.0 | 1.5 | 3.8 | 0.75 | 2.1 |
| CP700-4T45-H | 45 | 101.4 | 91.0 | 3.7 | 9.0 | 0.75 | 2.1 |
| CP700-4T55-H | 55 | 122.3 | 112.0 | 3.7 | 9.0 | 0.75 | 2.1 |
| CP700-4T75-H | 75 | 164.6 | 150.0 | 3.7 | 9.0 | 0.75 | 2.1 |
| CP700-4T90-H | 90 | 186.0 | 176.0 | 3.7 | 9.0 | 0.75 | 2.1 |
Ưu điểm nổi bật của biến tần CP700
- Tích hợp điều khiển 3 trong 1: CP700 không chỉ điều khiển động cơ chính mà còn hỗ trợ quản lý đồng bộ các thành phần quan trọng trong máy nén khí như quạt làm mát, van điện từ, tín hiệu áp suất, tín hiệu nhiệt độ và lệnh vận hành. Nhờ đó, hệ thống tủ điện gọn hơn, giảm thiết bị trung gian và dễ kiểm soát hơn.
- Hỗ trợ duy trì áp suất ổn định: Biến tần CP700 được thiết kế với logic điều khiển chuyên dụng cho máy nén khí, cho phép vận hành theo giá trị áp suất đặt trước. Thiết bị hỗ trợ các chức năng như áp suất không đổi, áp suất dỡ tải, chế độ ngủ – thức và thời gian chuẩn bị tắt máy, giúp hạn chế dao động áp suất và tối ưu điện năng tiêu thụ.
- Tích hợp bảo vệ và kiểm soát nhiệt độ: CP700 hỗ trợ giám sát các ngưỡng nhiệt độ quan trọng trong quá trình vận hành máy nén khí. Các thông số như nhiệt độ ổn định, nhiệt độ khởi động quạt và nhiệt độ dừng quạt giúp hệ thống làm mát hoạt động hợp lý, giảm nguy cơ quá nhiệt và hạn chế dừng máy ngoài kế hoạch.
- Tối ưu vận hành cho máy nén khí công nghiệp: Với các chức năng chuyên dụng về áp suất, nhiệt độ, van điện từ và trạng thái vận hành, CP700 giúp máy nén khí chạy ổn định hơn, phù hợp cho nhà máy, xưởng sản xuất và hệ thống khí nén làm việc liên tục.
Ứng dụng chính của máy biến tần CP700
Máy biến tần CP700 được ứng dụng chính trong hệ thống máy nén khí công nghiệp, đặc biệt là các dòng máy nén khí trục vít cần điều khiển tốc độ động cơ theo nhu cầu sử dụng khí thực tế. Trong hệ thống này, CP700 tham gia điều khiển motor chính, hỗ trợ duy trì áp suất khí nén ổn định thông qua các thông số PID áp suất chuyên dụng, đồng thời phối hợp với quạt làm mát, cảm biến nhiệt độ và van điện từ để máy vận hành an toàn hơn.
Với các nhà máy dùng khí nén liên tục, biến tần Inovance CP700 phù hợp cho những ứng dụng cần giảm dao động áp suất, hạn chế tình trạng máy chạy tải không cần thiết và nâng cao độ ổn định của tủ điều khiển máy nén khí. Dòng biến tần này cũng thích hợp cho các dự án lắp mới, thay thế hoặc nâng cấp tủ điện máy nén khí, nhất là khi người dùng cần một giải pháp tích hợp, dễ đấu nối, dễ cài đặt và thuận tiện bảo trì.
