Mô tả
Biến tần MD310 là dòng biến tần đa năng, thiết kế nhỏ gọn, chuyên dùng cho các ứng dụng điều khiển động cơ không đồng bộ trong công nghiệp. Sản phẩm tích hợp công nghệ điều khiển vector không cảm biến (SVC) và V/F, giúp vận hành ổn định, tiết kiệm năng lượng và nâng cao hiệu suất hệ thống
1. Tổng quan biến tần Inovance MD310

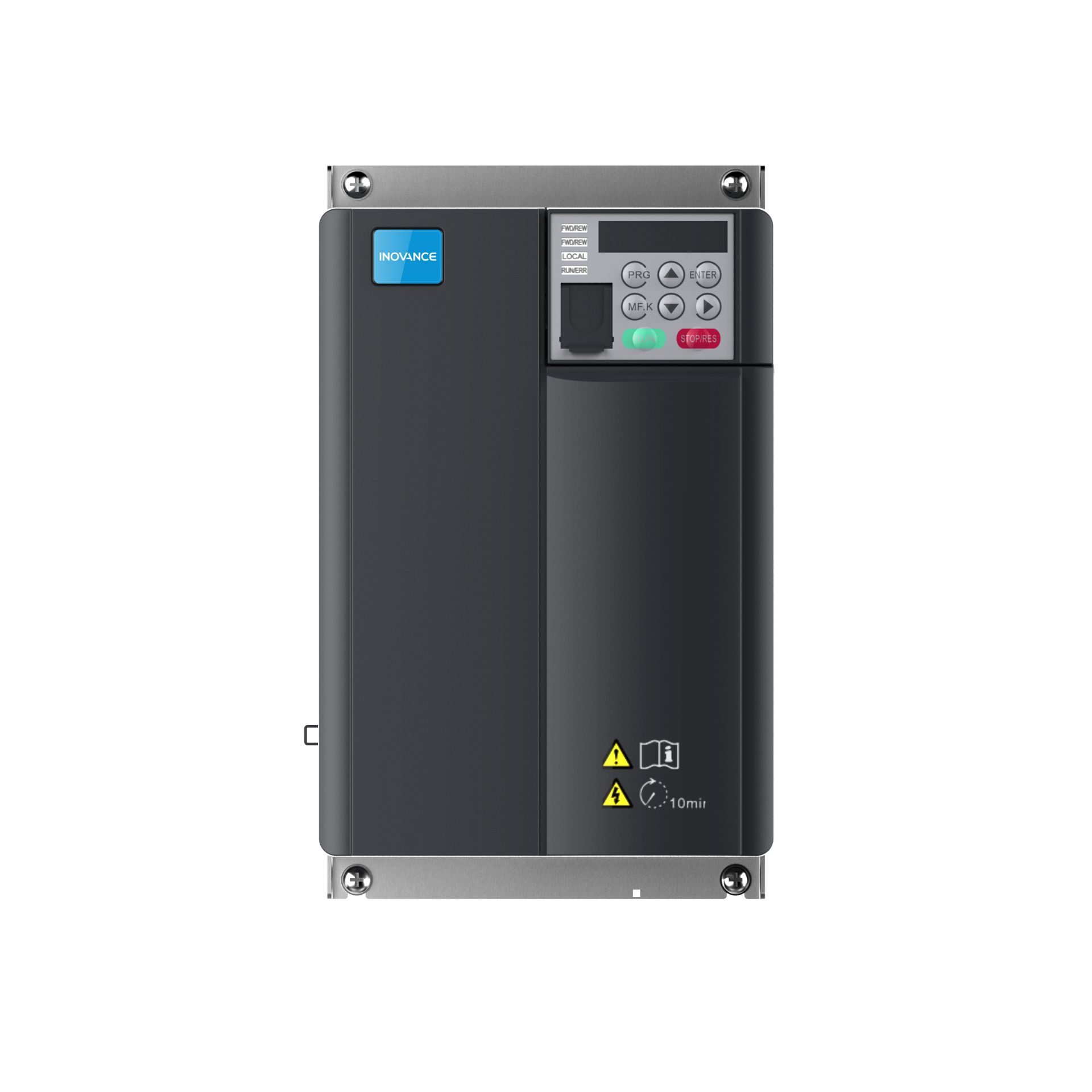

Biến tần Inovance MD310 là dòng biến tần phổ thông đa năng của Inovance, được thiết kế nhỏ gọn và tối ưu cho các ứng dụng điều khiển động cơ không đồng bộ trong công nghiệp. Đây là lựa chọn phù hợp với nhiều hệ thống cần điều chỉnh tốc độ ổn định, dễ cài đặt và dễ tích hợp vào tủ điện hiện có. Nhờ thiết kế compact, dải công suất phổ biến và khả năng vận hành linh hoạt, MD310 thường được sử dụng cho quạt, bơm, băng tải, máy đóng gói, máy khuấy và nhiều thiết bị sản xuất cơ bản khác.
Điểm nổi bật của biến tần MD310 nằm ở việc tích hợp hai chế độ điều khiển quen thuộc là SVC và V/F. Điều này giúp Inovance MD310 đáp ứng tốt cả yêu cầu vận hành ổn định lẫn tối ưu chi phí đầu tư trong phân khúc biến tần phổ thông. MD310 không chỉ dừng ở vai trò thay đổi tốc độ động cơ mà còn hỗ trợ tối ưu hiệu suất hệ thống. Biến tần có thể giúp máy khởi động êm hơn, giảm dòng khởi động, hạn chế sốc cơ khí, từ đó giảm hao mòn cho động cơ và thiết bị truyền động.
2. Tổng hợp các model của biến tần MD310
Danh sách model biến tần Inovance MD310 3 pha 380V
| Model | Thông số | Kích thước |
| MD310T0.7B-INT | 0.75KW-1HP, đầu vào 3 pha 380V, đầu ra 3 pha 380V, 2.1A | 108*128*158 |
| MD310T1.5B-INT | 1.5KW-2HP, đầu vào 3 pha 380V, đầu ra 3 pha 380V, 3.8A | 130*209*164 |
| MD310T2.2B-INT | 2.2KW-3HP, đầu vào 3 pha 380V, đầu ra 3 pha 380V, 5.1A | 130*209*164 |
| MD310T3.7B-INT | 3.7KW-5HP, đầu vào 3 pha 380V, đầu ra 3 pha 380V, 9A | 140*260*171 |
| MD310T5.5B-INT | 5.5KW-7.5HP, đầu vào 3 pha 380V, đầu ra 3 pha 380V, 13A | 140*260*171 |
| MD310T7.5B-INT | 7.5KW-10HP, đầu vào 3 pha 380V, đầu ra 3 pha 380V, 17A | 180*298*176 |
| MD310T11B-INT | 11KW-15HP, đầu vào 3 pha 380V, đầu ra 3 pha 380V, 25A | 180*298*176 |
| MD310T15B-INT | 15KW-20HP, đầu vào 3 pha 380V, đầu ra 3 pha 380V, 32A | 180*298*176 |
| MD310T18.5B-INT | 18.5KW-25HP, đầu vào 3 pha 380V, đầu ra 3 pha 380V, 37A | 180*298*176 |
3. Thông số kỹ thuật biến tần MD310
| Mục | Thông số kỹ thuật |
| Điện áp | 3 pha 380∼440 VAC, phạm vi biến động cho phép: −15%∼+10% (323∼484 VAC) |
| Dải công suất | 0.4∼18.5 kW |
| Tần số tối đa | Điều khiển Vector: 0∼300 Hz; Điều khiển V/F: 0∼500 Hz |
| Tần số sóng mang | 0.5 kHz∼16 kHz (Tự động điều chỉnh theo đặc tính tải) |
| Độ phân giải tần số đầu vào | Cài đặt số: 0.01 Hz; Cài đặt mô phỏng: Tần số tối đa ×0.025% |
| Chế độ điều khiển | Điều khiển Vector vòng hở (SVC); Điều khiển V/F |
| Mô-men xoắn khởi động | Vector vòng hở: 0.5 Hz/150% (SVC); V/F: 1.0 Hz/100% |
| Phạm vi điều tốc | 1:100 (SVC); 1:50 (V/F) |
| Độ chính xác ổn định tốc độ | ±0.5% (SVC); 1% (V/F) |
| Khả năng quá tải | 120% trong 1 giờ, 150% trong 1 phút, 180% trong 2 giây |
| Tăng mô-men xoắn | Tăng tự động; Tăng thủ công 0.1%∼30.0% |
| Đường cong V/F | 3 loại: Đường thẳng; Đa điểm; Đường cong V/F bậc N (bậc 1.2,1.4,1.6,1.8,2.0) |
| Tách biệt V/F | 2 loại: Tách biệt hoàn toàn, tách biệt một nửa |
| Đường cong tăng giảm tốc | Kiểu đường thẳng hoặc đường cong S. 4 bộ thời gian tăng giảm tốc, dải thời gian 0.0∼6500.0 s |
| Hãm DC | Tần số hãm: 0.00 Hz∼ Tần số tối đa;
Thời gian hãm: 0.0 s∼36.0 s; Giá trị dòng điện hãm: 0.0%∼100.0% |
| Điều khiển nhấp (Jog) | Dải tần số Jog: 0.00 Hz∼50.00 Hz;
Thời gian tăng giảm tốc Jog: 0.0 s∼6500.0 s |
| PLC đơn giản, đa cấp tốc độ | Thực hiện vận hành tối đa 16 cấp tốc độ thông qua PLC tích hợp hoặc chân cắm điều khiển |
| Tích hợp PID | Dễ dàng thực hiện hệ thống điều khiển vòng kín quy trình |
| Tự động ổn áp (AVR) | Tự động giữ điện áp đầu ra ổn định khi điện áp lưới thay đổi |
| Kiểm soát lỗi quá áp/dòng | Tự động giới hạn dòng điện và điện áp khi vận hành để tránh nhảy lỗi thường xuyên |
| Tính năng giới hạn dòng nhanh | Giảm thiểu tối đa lỗi quá dòng để bảo vệ biến tần vận hành bình thường |
| Giới hạn và kiểm soát mô-men | Đặc tính “Máy đào”, tự động giới hạn mô-men khi vận hành để tránh nhảy lỗi quá dòng thường xuyên |
| Hiệu suất xuất sắc | Điều khiển động cơ không đồng bộ bằng công nghệ điều khiển Vector dòng điện hiệu suất cao |
| Dừng tạm thời không nghỉ | Khi mất điện tức thời, sử dụng năng lượng phản hồi từ tải để bù đắp sụt áp, duy trì biến tần chạy trong thời gian ngắn |
| Giới hạn dòng nhanh | Tránh các lỗi quá dòng thường xuyên của biến tần |
| IO ảo | 5 nhóm DI/DO ảo, có thể thực hiện điều khiển logic đơn giản |
| Kiểm soát thời gian | Chức năng kiểm soát thời gian: Dải cài đặt 0.0 s∼6500.0 s |
| Chuyển đổi đa động cơ | 4 bộ tham số động cơ, thực hiện điều khiển chuyển đổi giữa 4 động cơ |
| Hỗ trợ đa truyền thông | Modbus-RTU, CANlink |
3. Ưu điểm nổi bật của biến tần Inovance MD310
Biến tần Inovance MD310 được nhiều doanh nghiệp lựa chọn không chỉ vì đây là dòng biến tần phổ thông của thương hiệu Inovance, mà còn vì thiết bị này tạo được sự cân bằng tốt giữa hiệu năng vận hành, độ ổn định, khả năng điều khiển và chi phí đầu tư.

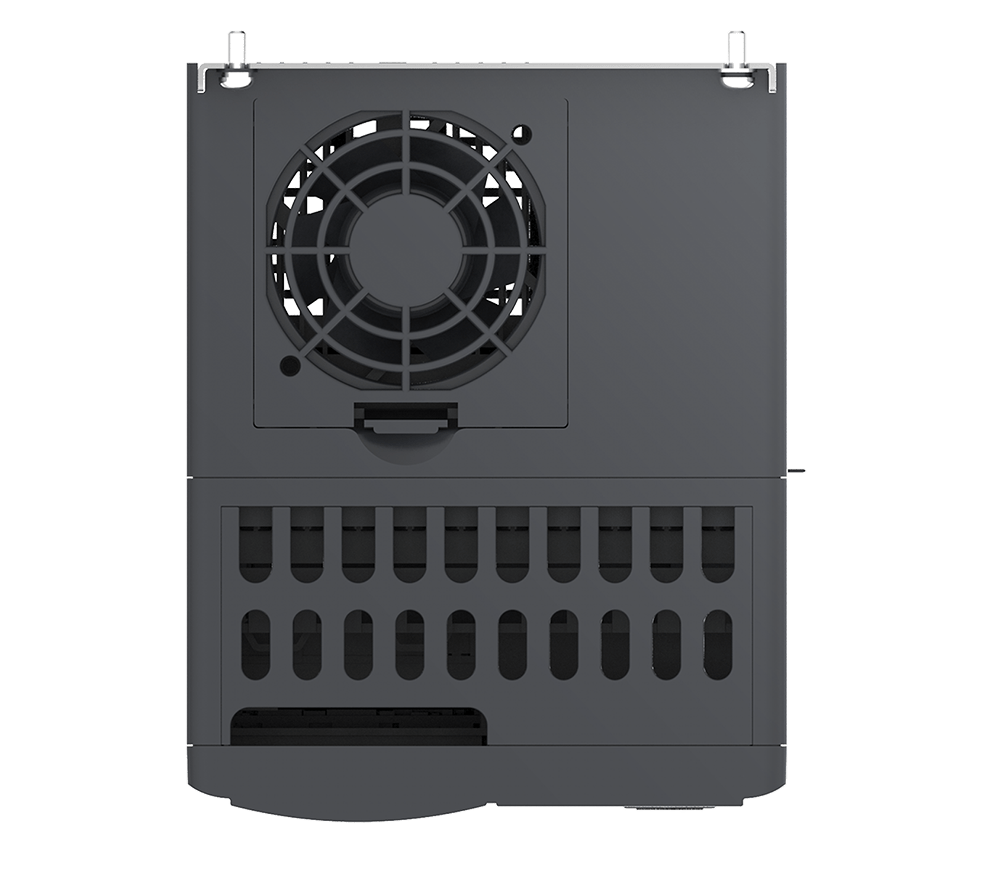

- Thiết kế gọn, thuận tiện khi lắp tủ điện: MD310 có kích thước tối ưu, nhiều model chỉ khoảng 128 x 108 x 158 mm, phù hợp với các tủ điện nhỏ hoặc hệ thống cần bố trí nhiều thiết bị. Thiết kế này giúp kỹ thuật viên dễ đi dây, thao tác cài đặt và bảo trì hơn trong không gian hạn chế.
- Kiểm soát quá áp, quá dòng hiệu quả: Biến tần hỗ trợ bảo vệ khi điện áp hoặc dòng điện thay đổi bất thường trong quá trình vận hành. Nhờ đó, hệ thống giảm nguy cơ nhảy lỗi, dừng máy đột ngột và bảo vệ tốt hơn cho cả biến tần lẫn động cơ khi tải thay đổi.
- Dải điện áp phù hợp môi trường công nghiệp: MD310 làm việc với nguồn 3 pha 380 đến 440VAC, đáp ứng tốt điều kiện sử dụng phổ biến trong nhà máy. Khả năng thích nghi với dao động nguồn giúp thiết bị vận hành ổn định hơn trong các hệ thống điện công nghiệp thực tế.
- Tích hợp truyền thông RS485 Modbus RTU: Giao tiếp RS485 tiêu chuẩn giúp MD310 dễ kết nối với PLC, HMI hoặc bộ điều khiển trung tâm. Đây là lợi thế khi xây dựng hệ thống giám sát, điều khiển tập trung hoặc cần đồng bộ nhiều thiết bị trong dây chuyền.
- Tần số đầu ra cao, mở rộng phạm vi ứng dụng: MD310 hỗ trợ đến 300 Hz ở chế độ vector vòng hở và tới 500 Hz ở chế độ V/F. Nhờ đó, biến tần phù hợp với các ứng dụng cần tốc độ cao, điều chỉnh tốc độ mịn hoặc yêu cầu động cơ phản hồi linh hoạt theo từng chế độ tải.
4. Ứng dụng của biến tần MD310
- Hệ thống băng tải, băng chuyền trong sản xuất: Biến tần Inovance MD310 phù hợp để điều khiển tốc độ băng tải ổn định, giảm giật khi khởi động và hạn chế sốc cơ khí cho động cơ. Với chế độ Vector vòng hở SVC và V/F, dải điều tốc đạt 1:100 (SVC) và 1:50 (V/F), thiết bị đáp ứng tốt các hệ thống cần chạy đều, chỉnh tốc độ linh hoạt.
- Bơm, quạt trong hệ thống cấp thoát nước, HVAC: Thiết bị hỗ trợ PID tích hợp, AVR tự động ổn áp, tần số đầu ra V/F lên tới 500 Hz, rất phù hợp cho quạt thông gió, quạt ly tâm, bơm nước, bơm tuần hoàn và các hệ HVAC vận hành liên tục.
- Máy trộn, máy khuấy, dây chuyền chế biến: Với các tải cần mô-men khởi động tốt và tốc độ chạy ổn định, Inovance MD310 là lựa chọn đáng cân nhắc. Thiết bị có mô-men khởi động 150% tại 0.5 Hz ở chế độ SVC, hỗ trợ tăng mô-men tự động hoặc chỉnh tay từ 0.1% đến 30%, giúp máy trộn, máy khuấy và dây chuyền chế biến vận hành êm hơn, giảm nguy cơ hụt tốc khi tải thay đổi.
- Máy đóng gói, máy dán nhãn, máy chiết rót: Biến tần MD310 hỗ trợ 4 bộ thời gian tăng giảm tốc, đường cong tăng giảm tốc tuyến tính hoặc S-curve, đồng thời có thể thực hiện tối đa 16 cấp tốc độ thông qua PLC tích hợp hoặc chân điều khiển.
- Máy công cụ đơn giản, máy cắt, máy ép: Trong các ứng dụng gia công cơ bản, biến tần Inovance MD310 đáp ứng tốt yêu cầu thay đổi tốc độ linh hoạt và giữ máy chạy ổn định. Với dải công suất 0.4–18.5 kW, nguồn vào 3 pha 380–440 VAC, khả năng quá tải 120% trong 1 giờ, 150% trong 1 phút, 180% trong 2 giây, phù hợp với các công cụ đơn giản.
5. Hướng dẫn sử dụng biến tần MD310
Tài liệu biến tần Inovance MD310 manual
—————-
