1. KHÁI QUÁT
Hộp giảm tốc NMRV090 do Kỹ Thuật Vô Cực phân phối được thiết kế với vỏ gang đúc hợp kim bền chắc, khả năng vận hành êm và tản nhiệt tốt, giúp động cơ hoạt động ổn định, hạn chế rung ồn và mài mòn trong quá trình sử dụng.Với ưu điểm hiệu suất cao và dễ dàng kết hợp với nhiều loại motor khác nhau, NMRV090 là lựa chọn tối ưu cho các ứng dụng yêu cầu truyền động mạnh mẽ và bền bỉ.

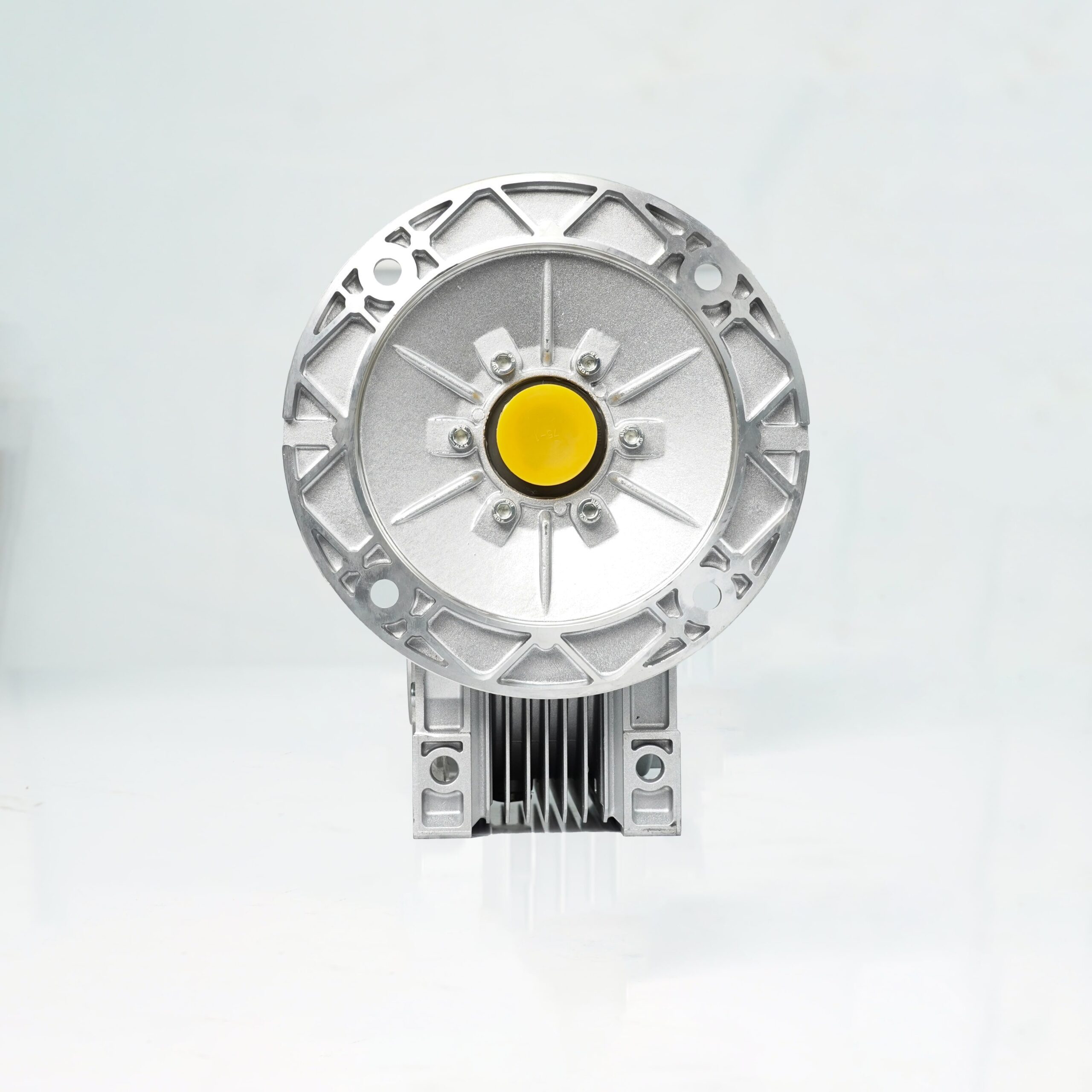

2. HÌNH ẢNH SẢN PHẨM
3. THÔNG SỐ KỸ THUẬT:
| Thông số | Giá trị |
| Model | NMRV090 |
| Tỷ số truyền | 1/7.5 – 1/100 |
| Tốc độ đầu vào | Tối đa 1500 vòng/phút |
| Tốc độ đầu ra | 15 – 200 vòng/phút |
| Hiệu suất truyền động | Khả năng chịu tải cao, momen xoắn lớn |
| Trọng lượng | 13kg |
| Kiểu lắp đặt | Mặt bích |
| Vật liệu vỏ | Hợp kim nhôm đúc |
4. THÔNG SỐ KÍCH THƯỚC:
Kích thước trục đầu ra kép:
| d | B | B1 | G1 | L | L1 | f | b1 | t1 | |
| NMRV090 | 35 h6 | 80 | 84.5 | 140 | 234 | 309 | M12 | 10 | 38 |
Kích thước lắp đặt mặt bích đầu ra:
| Kích thước | NMRV090 |
| AB | 111 |
| AJ | 175 |
| AK | 152 |
| BB | 6 |
| BD | 210 |
| BE | 13 |
| BC | 14 (n.4) |
| CA | 45 độ |
| CE | 200 |
Kích thước trục đầu vào:
| G2 | G3 | D1(j6) | B | f | b1 | t1 | |
| NMRV090 | 125 | 108 | 24 | 50 | M8 | 8 | 27 |
| Khoảng cách giữa A | Động cơ mặt bích | Đường kính trục lỗ Dm | ||||||||||||||
| PAM IEC | N | M | P | Tỉ số truyền | ||||||||||||
| 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | |||||
| NMRV090 | 100/112B5 | 180 | 215 | 250 | – | 28 | 28 | 28 | 28 | 28 | 28 | – | – | – | – | – |
| 100/112B14 | 110 | 130 | 160 | |||||||||||||
| 90B5 | 130 | 165 | 200 | – | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | – | – | |
| 90B14 | 95 | 115 | 140 | |||||||||||||
| 80B5 | 130 | 165 | 200 | – | – | – | – | – | – | – | 19 | 19 | 19 | 19 | 19 | |
| 80B14 | 80 | 100 | 120 | |||||||||||||
5. ỨNG DỤNG:
Hộp giảm tốc NMRV090 được ứng dụng linh hoạt trong nhiều lĩnh vực, tiêu biểu như:
- Băng tải, máy trộn, máy ép, hệ thống đóng gói và chiết rót.
- Thiết bị dệt may, máy thực phẩm
- Cơ cấu nâng – hạ
- Robot công nghiệp.
- Dây chuyền tự động hóa, hệ thống truyền động tải nặng hoặc liên tục.
- vvv
———————-
