Mô tả

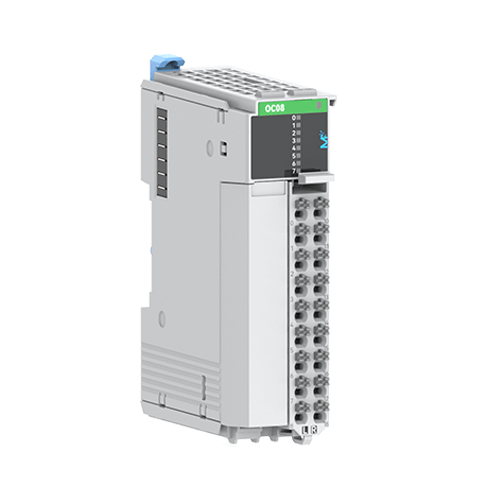

Module relay output của HCFA được phát triển nhằm đảm bảo độ ổn định và độ tin cậy cao trong các hệ thống điều khiển đóng/ngắt. Thiết bị có tốc độ đáp ứng nhanh, phù hợp với các ứng dụng công nghiệp yêu cầu vận hành liên tục và chính xác.
Sản phẩm gồm 8 kênh đầu ra relay. Mỗi kênh hỗ trợ dòng tải tối đa 2A, với tổng dòng chung đạt 8A. Module tương thích với cả tải DC30V và AC250V, đáp ứng đa dạng nhu cầu sử dụng trong thực tế.
Với thời gian đáp ứng khoảng 10ms cùng độ bền đóng cắt trên 100.000 chu kỳ, thiết bị mang lại hiệu suất vận hành ổn định, an toàn và tuổi thọ cao trong môi trường công nghiệp.
1. Cách đọc mã sản phẩm
1 – Tên sản phẩm
HC: Hechuan Technology
2 – Dòng sản phẩm
MX: Mô-đun mở rộng đa năng dòng M
3 – Module chức năng
- ID: ngõ vào số (Digital input)
- OD: ngõ ra số (Digital output)
- OC: ngõ ra Relay (Relay output)
- MD: Hỗ trợ hỗn hợp cả ngõ vào và ngõ ra số (Mixed DI/DO)
4 – Số lượng kênh
- 16: 16 kênh.
5 – Loại đầu nối (Terminal)
- Để trống: Đầu nối tiêu chuẩn
- C: Đầu nối kiểu sừng (Horn terminal)
6 – Loại nguồn điện
- D: Nguồn điện một chiều
7 – Mã tùy chỉnh phần mềm/phần sụn
- X: 0~9 / A~Z / Để trống (N/A)
- PNP: Loại Source (Nguồn)
2. Các Model áp dụng
| Model | Mô tả tóm tắt |
| HCMX-OC08-D | 8 kênh đầu ra số, loại Relay (rơ-le) |
3. Thông số kỹ thuật điện và môi trường chung
Thông số kỹ thuật điện chung
| Model | Điện áp định mức / Công suất | Loại đầu vào / đầu ra số |
| HCMX-OC08-D | DC24V / 1.5W | Đầu ra Rơ-le: AC250V / DC24V, 2A/Kênh, 8A/8 Kênh
Loại tải: Thuần trở / Cuộn hút / Đèn sợi đốt |
Yêu cầu về môi trường
| Hạng mục | Thông số kỹ thuật |
| Độ cao | ≤2000m |
| Môi trường vận hành | Lắp đặt trong tủ điều khiển, kiểu mở và sử dụng trong nhà |
| Nhiệt độ làm việc | 0∼55∘C |
| Nhiệt độ lưu kho | −25∼70∘C |
| Độ ẩm môi trường | 10∼95%RH (Không ngưng tụ) |
| Khả năng chịu rung | 5∼150Hz (Hướng X/Y/Z, gia tốc 1g / biên độ 3.5mm) |
| Cấp độ ô nhiễm | Cấp độ 2 |
| Phương thức làm mát | Làm mát bằng không khí tự nhiên |
| Cấp độ bảo vệ IP | IP20 |
| Chất liệu vỏ | Vật liệu tự dập tắt lửa (Chống cháy) |
4. Kích thước sản phẩm
| Loại Mô-đun | Mã sản phẩm (Model) | W1 (mm) | W2 (mm) | H1 (mm) | H2 (mm) | H3 (mm) | D1 (mm) | D2 (mm) | Trọng lượng (g) |
| Mô-đun hàng đôi (Dual-row module) | HCMX – OC08-D | 28.20 | 26.00 | 106.00 | 100.00 | 35.40 | 81.90 | 74.50 | 120 |
5. Ứng dụng của Module relay output HCFA
Module relay output HCFA được sử dụng để điều khiển đóng/ngắt các thiết bị điện trong hệ thống tự động hóa, đặc biệt phù hợp với các ứng dụng như:
- Trong tủ điện và hệ thống điều khiển công nghiệp, giúp đóng/ngắt các thiết bị điện an toàn và ổn định.
- Trong dây chuyền sản xuất, thiết bị được sử dụng để điều khiển đèn báo, còi, băng tải hoặc các cơ cấu chấp hành ON/OFF, đảm bảo quá trình vận hành đồng bộ.
- Trong máy móc tự động, module giúp điều khiển các tải như van điện từ, cuộn hút, cơ cấu chấp hành… đặc biệt phù hợp với các tải có dòng hoặc điện áp cao hơn so với đầu ra transistor.
- Trong hệ thống chiếu sáng và tòa nhà (BMS), thiết bị được ứng dụng để bật/tắt đèn, quạt, bơm hoặc các thiết bị điện khác theo tín hiệu điều khiển trung tâm.
- …
—————-
