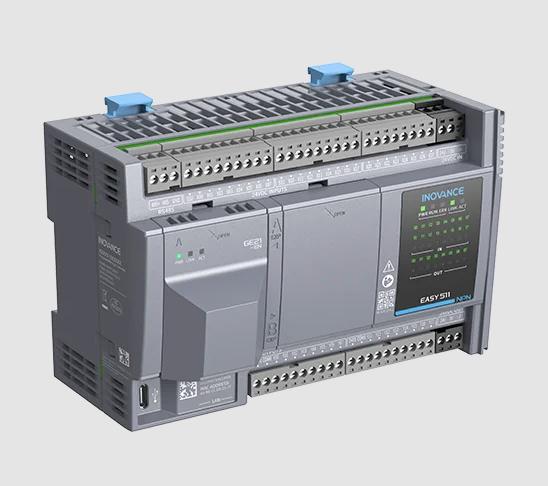

1. Tổng quan sản phẩm PLC EASY511
PLC EASY511 là bộ điều khiển logic khả trình thuộc phân khúc PLC hiệu suất cao của Inovance, được thiết kế cho các hệ thống tự động hóa yêu cầu tốc độ xử lý ổn định và khả năng truyền thông linh hoạt. Model Easy511 tích hợp sẵn cấu hình NPN cùng một cổng EtherCAT onboard, cho phép đồng bộ dữ liệu tốc độ cao trong các ứng dụng điều khiển chuyển động, dây chuyền sản xuất và hệ thống máy tự động. Việc hỗ trợ chuyển mạch Ethernet trực tiếp giúp tối ưu cấu trúc mạng công nghiệp, giảm thiết bị trung gian và tăng tính ổn định khi triển khai thực tế.
Bên cạnh đó, PLC EASY511 được trang bị tiêu chuẩn card Ethernet GE21-EN, hỗ trợ các giao thức truyền thông Ethernet phổ biến trong hệ thống điều khiển như TCP/IP và các giao thức công nghiệp mở rộng. Điều này giúp Easy511 dễ dàng tích hợp với HMI, biến tần, cảm biến công nghiệp, servo drive và các thiết bị I/O phân tán thông qua mạng truyền thông công nghiệp.
2. Thông số kỹ thuật PLC Inovance EASY511
Dưới đây là bảng chi tiết thông số kỹ thuật PLC EASY511
| Thông số | Easy511-3624TN | Easy511-2416TN |
| Nguồn vào | DC24V ±10%, 1A, hỗ trợ chống ngược cực / bảo vệ ngắn mạch | |
| Ngõ vào số | Ngõ vào tốc độ cao: 8 (NPN/PNP) Ngõ vào thường: 28 (NPN/PNP) | Ngõ vào tốc độ cao: 8 (NPN/PNP) Ngõ vào thường: 16 (NPN/PNP) |
| Ngõ ra số | Ngõ ra tốc độ cao: 8 (NPN) Ngõ ra thường: 16 (NPN) | Ngõ ra tốc độ cao: 8 (NPN) Ngõ ra thường: 8 (NPN) |
| Dung lượng chương trình / dữ liệu | 128KB chương trình người dùng 1MB biến người dùng (128KB hỗ trợ lưu điện) Hỗ trợ ~150K linh kiện, số thứ tự >1000 có lưu điện | |
| Thời gian thực thi lệnh – Lệnh bit | 0.09µs | |
| Thời gian thực thi lệnh – Lệnh số nguyên | 0.338µs | |
| Thời gian thực thi lệnh – Lệnh số thực (double) | 0.779µs | |
| Ethernet | 100M Ethernet ×1 Hỗ trợ Modbus TCP, Socket, OPC UA (Server), Ethernet/IP Tối đa 32 kết nối client và 32 kết nối server Hỗ trợ PN (Slave) | |
| Truyền thông nối tiếp | RS485 ×10 (tích hợp 1 cổng; khe B mở rộng thêm 1; module nội bộ mở rộng tối đa 8) | |
| Truyền thông CAN | Khe B không hỗ trợ mở rộng CAN | |
| EtherCAT – Số trục điều khiển | Chế độ đồng bộ chu kỳ: 8 trục Chế độ xung: 12 trục | |
| EtherCAT – Số slave | 72 slave | |
| Chu kỳ truyền thông điển hình | Tối đa 1ms (8 trục) | |
| Ngõ vào tốc độ cao | Hỗ trợ xung encoder tối đa 4 trục / 8 kênh 200kHz Hỗ trợ pha AB, xung + chiều, CW/CCW | |
| Ngõ ra tốc độ cao | Hỗ trợ xuất xung tối đa 4 trục (trục xung + trục ảo thống nhất lệnh) / 8 kênh 200kHz Hỗ trợ pha AB, xung + chiều, CW/CCW Hỗ trợ PWM (4 kênh) | |
| Mở rộng module | Không dùng nguồn PS: tối đa 8 module GL20 Dùng nguồn PS: tối đa 15 module GL20 | |
| Khe mở rộng | Khe A mặc định lắp thẻ EN Khe B lắp được TF-RTC, thẻ RTU | |
| Ngôn ngữ lập trình | LD, ST, SFC | |
| Chức năng bổ sung (cam điện tử, bánh răng điện tử, nội suy) | Hỗ trợ | |
| Type-C | Có thể cấp nguồn PLC, tải/chỉnh sửa chương trình, ghi firmware | |
| Phần mềm lập trình | AutoShop | |
3. Ưu điểm của PLC EASY511
Một số ưu điểm nổi bật của dòng PLC EASY511 có thể kể đến như:
- Tích hợp EtherCAT onboard – tối ưu điều khiển chuyển động đa trục: PLC EASY511 được tích hợp sẵn cổng EtherCAT, hỗ trợ tối đa 72 slave, điều khiển 8 trục ở chế độ đồng bộ chu kỳ và 12 trục ở chế độ xung, với chu kỳ truyền thông điển hình đạt 1ms (8 trục).
- Hiệu năng xử lý cao – đáp ứng hệ thống thời gian thực: Tốc độ thực thi lệnh của EASY511 đạt 0.09µs (lệnh bit), 0.338µs (lệnh số nguyên) và 0.779µs (lệnh số thực double). Đảm bảo chu kỳ quét nhanh, giảm độ trễ trong hệ thống điều khiển logic khả trình (PLC), đặc biệt quan trọng trong các bài toán điều khiển chính xác và xử lý tín hiệu tốc độ cao.
- Hỗ trợ I/O tốc độ cao 200kHz – phù hợp encoder và xuất xung servo: PLC EASY511 hỗ trợ ngõ vào tốc độ cao lên tới 200kHz (tối đa 4 trục encoder, hỗ trợ pha AB, xung + chiều, CW/CCW) và ngõ ra xung tốc độ cao 200kHz (tối đa 4 trục), đồng thời tích hợp 4 kênh PWM.
- Truyền thông công nghiệp đa giao thức – linh hoạt tích hợp hệ thống: PLC EASY511 tích hợp 100M Ethernet, hỗ trợ Modbus TCP, Socket, OPC UA (Server), Ethernet/IP và PN (Slave). Ngoài ra còn có RS485 mở rộng linh hoạt (tối đa 10 cổng theo cấu hình mở rộng). Khả năng truyền thông này giúp EASY511 dễ dàng kết nối HMI, biến tần, cảm biến công nghiệp và hệ thống SCADA, đảm bảo tính tương thích cao trong môi trường tự động hóa công nghiệp.
- Khả năng mở rộng mạnh mẽ – tối ưu chi phí đầu tư: EASY511 hỗ trợ mở rộng tối đa 15 module GL20 khi dùng nguồn PS, cùng các khe mở rộng cho thẻ EN, TF-RTC, RTU. Dung lượng 128KB chương trình người dùng và 1MB biến (trong đó 128KB hỗ trợ lưu điện) đáp ứng tốt các dự án vừa và nhỏ..
4. Ứng dụng nổi bật của PLC Inovance EASY511
- Điều khiển servo đa trục trong máy tự động hóa chính xác: Với cổng EtherCAT onboard, PLC EASY511 có thể đồng bộ 8–12 trục servo trong chu kỳ 1ms, phù hợp cho máy cắt, máy CNC mini, máy dán nhãn và hệ thống định vị. Khả năng quản lý 72 slave EtherCAT giúp mở rộng hệ thống Motion Control mà không cần bộ điều khiển chuyển động rời.
- Dây chuyền đóng gói – phân loại sản phẩm tốc độ cao: Nhờ ngõ vào encoder 200kHz và xuất xung tốc độ cao, PLC Inovance EASY511 xử lý chính xác tín hiệu cảm biến, điều khiển băng tải, cơ cấu gạt sản phẩm và cơ cấu chấp hành theo thời gian thực. Khi kết hợp HMI và biến tần qua Modbus TCP hoặc RS485, hệ thống đạt độ ổn định cao, phù hợp cho doanh nghiệp sản xuất SME cần giải pháp tự động hóa gọn và hiệu quả.
- Hệ thống tích hợp HMI – SCADA trong nhà máy thông minh: Với Ethernet 100M hỗ trợ Modbus TCP, OPC UA (Server) và Ethernet/IP, EASY511 dễ dàng kết nối HMI, SCADA và hệ thống giám sát dữ liệu sản xuất.
- Máy chuyên dụng tích hợp nhiều chức năng trong một CPU: Nhờ dung lượng chương trình 128KB và 1MB biến người dùng, cùng khả năng mở rộng module GL20, PLC EASY511 có thể đảm nhiệm đồng thời điều khiển logic, truyền thông công nghiệp và xử lý chuyển động.
—————-
