1. Tổng quan sản phẩm PLC H1U

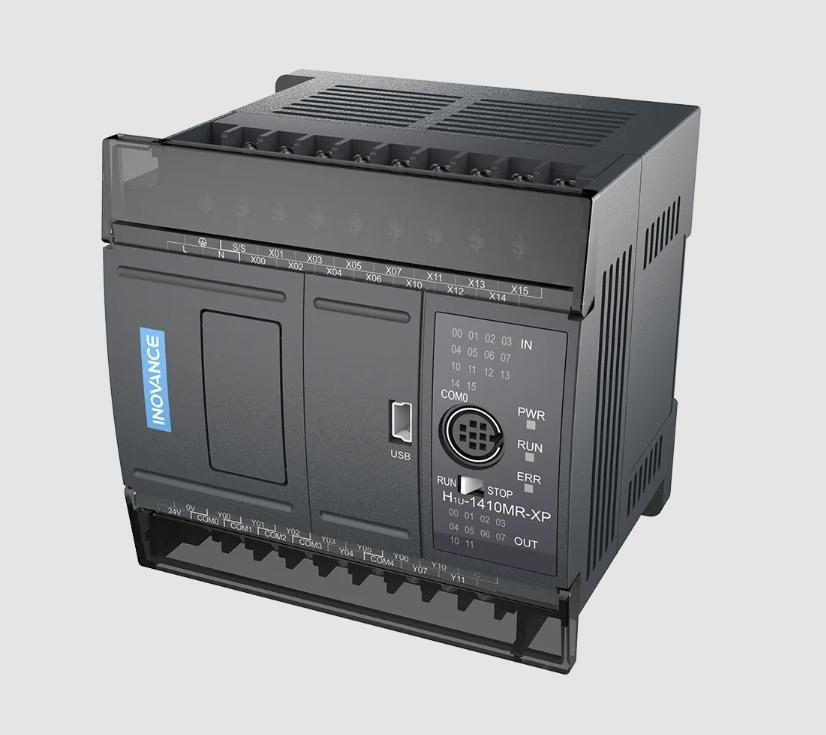

PLC H1U là dòng bộ điều khiển lập trình nhỏ gọn của Inovance được phát triển cho các hệ thống tự động hóa quy mô nhỏ đến trung bình, nơi người dùng cần một giải pháp điều khiển ổn định, dễ triển khai và tối ưu chi phí đầu tư. Với thiết kế gọn, khả năng xử lý logic nhanh và cấu hình I/O linh hoạt, PLC H1U Inovance phù hợp cho nhiều loại máy đơn lẻ như băng tải, máy đóng gói, máy dán nhãn, máy cắt, hệ thống bơm/quạt hoặc các cụm thiết bị cần điều khiển tuần tự trong dây chuyền sản xuất.
Điểm đáng chú ý của dòng PLC H1U nằm ở khả năng đáp ứng tốt các yêu cầu điều khiển cơ bản nhưng vẫn hỗ trợ những tác vụ có độ chính xác cao. Một số model ngõ ra transistor có thể phát xung tốc độ cao, hỗ trợ điều khiển servo, step motor hoặc các cơ cấu định vị cần độ lặp lại ổn định. Bên cạnh đó, PLC còn có thể kết nối với HMI, biến tần, cảm biến và các thiết bị ngoại vi thông qua các chuẩn truyền thông như RS485, Modbus RTU hoặc mở rộng qua CANlink tùy cấu hình. Đây là lợi thế quan trọng khi doanh nghiệp muốn nâng cấp máy cũ, mở rộng I/O hoặc tích hợp thêm nhiều thiết bị trong cùng một hệ thống điều khiển.
2. Thông số kỹ thuật PLC Inovance H1U
| Hạng mục | Thông số |
| Nguồn điện | 100 ~ 240 VAC |
| Dung lượng bộ nhớ chương trình | 16 kB |
| Số điểm đầu vào | 8 – 36, hỗ trợ mở rộng truyền thông CAN |
| Số điểm đầu ra | 6 – 24, hỗ trợ mở rộng truyền thông CAN |
| Phần tử M | 3584 |
| Phần tử từ dữ liệu D | 8512 |
| Phần tử bộ định thời T | 256 |
| Phần tử trạng thái bước S | 1000 |
| Ngõ vào tốc độ cao | 60 k × 2 + 10 k × 4 |
| Ngõ ra tốc độ cao | 3 × 100 k |
| Truyền thông tích hợp | COM0: RS485 hoặc RS422; COM1: RS485; USB2.0 hỗ trợ tải chương trình và giám sát |
| CAN | Mở rộng bằng thẻ mở rộng, hỗ trợ truyền thông CANLink |
| Ethernet | Không thể mở rộng |
| Module mở rộng | Không thể mở rộng |
| Hạng mục | H1U-XP |
| Dung lượng chương trình | 16K |
| Dung lượng dữ liệu | 8K |
| Thẻ CAN | Hỗ trợ |
| Thời gian hệ thống | Hỗ trợ |
| Kiểu đầu nối | Có thể tháo rời |
| Thẻ mở rộng chức năng | Hỗ trợ |
| Số điểm hỗ trợ | Toàn dòng |
3. Các model của dòng PLC H1U
Bảng tổng hợp các model phổ biến của bộ lập trình PLC H1U:
| Dòng sản phẩm | Mã hàng | Model | Mô tả | Chứng nhận |
| Dòng H1UPLC cỡ nhỏ đơn giản hóa | 01022054 | H1U-0806MT-X | PLC cỡ nhỏ – H1U-0806MT-XP – 14 điểm – đầu ra transistor – module chính đa năng H1U | CE |
| 01022053 | H1U-0806MR-X | PLC cỡ nhỏ – H1U-0806MR-XP – 14 điểm – đầu ra rơ-le – module chính đa năng H1U | CE | |
| 01022074 | H1U-1208MT-XP | PLC cỡ nhỏ – H1U-1208MT-XP – 20 điểm – đầu ra transistor – module chính đa năng H1U | CE | |
| 01022073 | H1U-1208MR-XP | PLC cỡ nhỏ – H1U-1208MR-XP – 20 điểm – đầu ra rơ-le – module chính đa năng H1U | CE | |
| 01022056 | H1U-1410MT-XP | PLC cỡ nhỏ – H1U-1410MT-XP – 24 điểm – đầu ra transistor – module chính đa năng H1U | CE | |
| 01022055 | H1U-1410MR-XP | PLC cỡ nhỏ – H1U-1410MR-XP – 24 điểm – đầu ra rơ-le – module chính đa năng H1U | CE | |
| 01022052 | H1U-1614MT-XP | PLC cỡ nhỏ – H1U-1614MT-XP – 30 điểm – đầu ra transistor – module chính đa năng H1U | CE | |
| 01022051 | H1U-1614MR-XP | PLC cỡ nhỏ – H1U-1614MR-XP – 30 điểm – đầu ra rơ-le – module chính đa năng H1U | CE | |
| 01022059 | H1U-2416MT-XP | PLC cỡ nhỏ – H1U-2416MT-XP – 40 điểm – đầu ra transistor – module chính đa năng H1U | CE | |
| 01022057 | H1U-2416MR-XP | PLC cỡ nhỏ – H1U-2416MR-XP – 40 điểm – đầu ra rơ-le – module chính đa năng H1U | CE | |
| 01022076 | H1U-2820MT-XP | PLC cỡ nhỏ – H1U-2820MT-XP – 48 điểm – đầu ra transistor – module chính đa năng H1U | CE | |
| 01022075 | H1U-2820MR-XP | PLC cỡ nhỏ – H1U-2820MR-XP – 48 điểm – đầu ra rơ-le – module chính đa năng H1U | CE | |
| 01022060 | H1U-3624MT-XP | PLC cỡ nhỏ – H1U-3624MT-XP – 60 điểm – đầu ra transistor – module chính đa năng H1U | CE | |
| 01022058 | H1U-3624MR-XP | PLC cỡ nhỏ – H1U-3624MR-XP – 60 điểm – đầu ra rơ-le – module chính đa năng H1U | CE |
4. Ưu điểm nổi bật của PLC H1U
- Thiết kế nhỏ gọn, tối ưu không gian tủ điện: PLC H1U Inovance phù hợp với các hệ thống tự động hóa nhỏ và vừa, đặc biệt là máy đơn, tủ điều khiển băng tải, máy đóng gói, máy dán nhãn hoặc máy cắt. Kích thước gọn giúp kỹ sư dễ bố trí thiết bị, giảm độ phức tạp khi đi dây và thuận tiện hơn trong quá trình bảo trì.
- Hiệu năng xử lý nhanh, đáp ứng tốt điều khiển máy: Với khả năng xử lý logic ổn định, PLC H1U có thể tiếp nhận tín hiệu từ cảm biến, công tắc hành trình, encoder và điều khiển đầu ra như relay, van điện từ, contactor hoặc đèn báo theo chu trình chính xác. Đây là lợi thế quan trọng với các máy cần phản hồi nhanh và vận hành liên tục.
- Hỗ trợ I/O tốc độ cao cho servo và step motor: Một số model PLC H1U ngõ ra transistor có thể phát xung tốc độ cao, phù hợp cho các ứng dụng điều khiển servo, step motor, cấp phôi, cắt chiều dài hoặc định vị cơ bản. Nhờ đó, người dùng có thể triển khai bài toán chuyển động mà không cần đầu tư PLC quá cao cấp.
- Truyền thông linh hoạt với HMI, biến tần và thiết bị ngoại vi: PLC H1U hỗ trợ các chuẩn giao tiếp như RS485, RS422, Modbus RTU và CANLink tùy cấu hình, giúp kết nối dễ dàng với HMI, biến tần, module mở rộng hoặc các thiết bị giám sát trong dây chuyền.
5. Ứng dụng chính của bộ lập trình PLC H1U
PLC H1U chuyên dụng các hệ thống tự động hóa nhỏ và vừa, nơi cần bộ điều khiển nhỏ gọn, chi phí hợp lý nhưng vẫn đáp ứng tốt yêu cầu xử lý tín hiệu, truyền thông và điều khiển chuyển động cơ bản.
- Điều khiển băng tải và phân loại sản phẩm: PLC H1U có thể nhận tín hiệu từ cảm biến quang, công tắc hành trình, nút nhấn để điều khiển motor, relay, contactor hoặc biến tần. Với các dây chuyền băng tải nhỏ, H1U giúp xử lý chạy/dừng, đếm sản phẩm và phân loại theo điều kiện cài đặt.
- Ứng dụng trong máy đóng gói, chiết rót: Nhờ khả năng xử lý logic ổn định, bộ lập trình PLC H1U phù hợp cho các chu trình cấp liệu, định lượng, hàn mép, cắt túi, đếm sản phẩm và cảnh báo lỗi. Đây là lựa chọn kinh tế cho các máy đóng gói tự động quy mô vừa và nhỏ.
- Điều khiển máy dán nhãn, máy cắt: Với model ngõ ra transistor, PLC H1U có thể phát xung tốc độ cao để phối hợp step motor, servo hoặc encoder trong các cơ cấu kéo màng, cắt chiều dài, cấp phôi và dán nhãn chính xác.
- Kết nối biến tần, bơm, quạt và động cơ: Thông qua RS485, Modbus RTU hoặc các chuẩn truyền thông phù hợp, PLC H1U có thể điều khiển tốc độ, giám sát trạng thái và xử lý cảnh báo cho biến tần, hệ thống bơm, quạt hoặc máy nén khí.
—————-
