1. Tổng quan sản phẩm PLC Inovance H5U

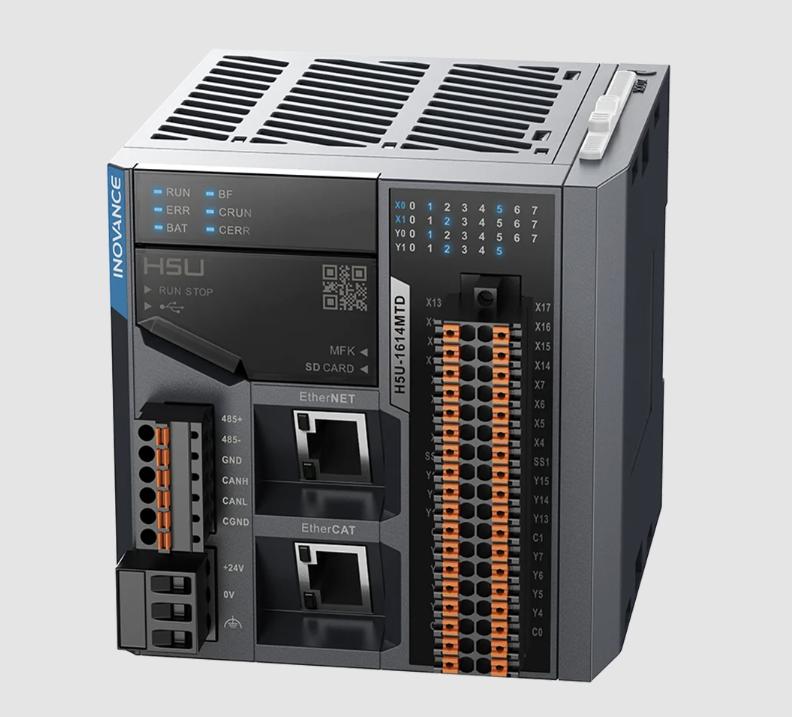

PLC Inovance H5U là dòng PLC cỡ nhỏ hiệu năng cao được phát triển cho các hệ thống tự động hóa hiện đại, đặc biệt là những ứng dụng cần tốc độ xử lý nhanh, điều khiển chuyển động chính xác và khả năng kết nối linh hoạt. Điểm nổi bật của PLC H5U nằm ở việc tích hợp bus EtherCAT trong một bộ điều khiển nhỏ gọn, giúp hệ thống dễ dàng kết nối với servo drive, module I/O mở rộng, HMI, cảm biến và các thiết bị truyền thông công nghiệp khác. Nhờ đó, H5U phù hợp với các dây chuyền sản xuất yêu cầu đồng bộ nhiều trục, vận hành ổn định và giảm thiểu độ trễ trong quá trình điều khiển.
Thay vì phải sử dụng quá nhiều dây tín hiệu riêng lẻ hoặc các bộ điều khiển trung gian, H5U cho phép kỹ sư triển khai giải pháp điều khiển tập trung thông qua các giao thức như EtherCAT, Ethernet, Modbus TCP, Modbus RTU, CANopen và CANlink. Điều này không chỉ giúp giảm thời gian đấu nối, mà còn hỗ trợ quá trình lập trình, gỡ lỗi và bảo trì trở nên thuận tiện hơn.
2. Thông số kỹ thuật PLC H5U
Dưới đây là bảng thông số kỹ thuật chi tiết dòng PLC H5U
| H5U | Thông số kỹ thuật |
| Dung lượng dữ liệu chương trình | 200K bước chương trình người dùng;
2 MByte biến tùy chỉnh, trong đó 256 KByte hỗ trợ lưu giữ khi mất điện; Khoảng 150K bytes thiết bị mềm, từ số thứ tự 1000 trở đi hỗ trợ lưu giữ khi mất điện. |
| Số trục có thể điều khiển | H5U có các phiên bản 32 trục, 16 trục, 8 trục, bao gồm tổng số trục EtherCAT và trục cục bộ, dùng chung một bộ lệnh;
EtherCAT: hỗ trợ tối đa 32 trục, có phiên bản 16 trục và 8 trục; Hỗ trợ tối đa 72 trạm slave EtherCAT, bao gồm cả trục servo; Xung cục bộ: 4 trục;EtherCAT ×1, Ethernet ×1, MODBUS-TCP, TCP/IP, UDP. |
| Truyền thông nối tiếp | 1 cổng RS485. |
| Truyền thông CAN | Hỗ trợ CANLink, CANopen. |
| Đầu vào tốc độ cao | 4 kênh đầu vào tốc độ cao 200K, trong đó có 2 kênh đếm encoder. |
| Đầu ra tốc độ cao | 4 trục đầu ra tốc độ cao 200K, tương ứng 4 trục xuất xung. |
| Module mở rộng | 16 module mở rộng cục bộ;Tối đa 72 trạm slave EtherCAT, bao gồm cả trục servo. |
| Ngôn ngữ lập trình | LD, SFC, hỗ trợ chức năng FB/FC, tức đóng gói khối chức năng bằng sơ đồ thang. |
| Ethernet | Hỗ trợ Modbus TCP, Socket, tải lên/tải xuống chương trình và nâng cấp firmware;
Hỗ trợ EtherCAT. |
| USB, thẻ SD | Hỗ trợ tải lên/tải xuống chương trình người dùng và nâng cấp firmware;
USB không hỗ trợ nâng cấp firmware. |
| Kết cấu | Kết cấu nhỏ gọn, kích thước 83 × 95 × 90 (dài, rộng, cao) mm. |
| Khác | Hỗ trợ nội suy đường thẳng và cung tròn;Hỗ trợ chức năng bánh răng điện tử, cam điện tử;
Hỗ trợ mô phỏng offline, trong đó trục xung và trục EtherCAT có thể kết hợp cam và nội suy. |
3. Các dòng model nổi bật của PLC H5U
Bảng dưới đây tổng hợp thông số kỹ thuật của H5U-1614MTD-A8, H5U-1614MTD-A16 và H5U-1614MTD, giúp người dùng dễ dàng đánh giá model phù hợp cho các ứng dụng EtherCAT, servo, máy đóng gói, máy tự động hóa và dây chuyền sản xuất.
| Hạng mục | H5U-1614MTD-A8 | H5U-1614MTD-A16 | H5U-1614MTD |
| Khả năng điều khiển trục | 8 trục | 16 trục | 32 trục |
| Cổng truyền thông | EtherCAT: tối đa 32 trục, tối đa 72 trạm slave EtherCAT, bao gồm trục servo;
Ethernet: EtherNet/IP, PROFINET, Modbus TCP, TCP/IP, UDP, Socket; CAN ×1: hỗ trợ cấu hình CANlink, CANopen; hỗ trợ trục CANopen, tạm thời chưa hỗ trợ trục CANlink; RS485 ×1 |
||
| Dung lượng chương trình | 200K bước chương trình người dùng | ||
| Dung lượng dữ liệu | 2 MByte biến tùy chỉnh, trong đó 256 KByte hỗ trợ lưu giữ khi mất điện;
khoảng 150K thiết bị mềm, từ số thứ tự 1000 trở đi hỗ trợ lưu giữ khi mất điện |
||
| Thời gian thực thi lệnh – phép toán bit | 0,11 µs | ||
| Thời gian thực thi lệnh – phép toán số nguyên | 0,36 µs | ||
| Thời gian thực thi lệnh – phép toán số thực, độ chính xác kép | 0,85 µs | ||
| Ngôn ngữ lập trình | LD, SFC, ST; hỗ trợ chức năng FB/FC và khối hàm | ||
| I/O tốc độ cao | 4 kênh đầu vào tốc độ cao 200K, trong đó có 2 kênh đếm encoder;4 kênh đầu ra tốc độ cao 200K, tương ứng 4 trục phát xung | ||
| I/O thông thường | Tích hợp trên thân PLC: 16 đầu vào, 14 đầu ra, bao gồm I/O tốc độ cao | ||
| Mở rộng module | 16 module mở rộng cục bộ; module từ xa có thể kết nối dưới dạng trạm slave EtherCAT | ||
| Nguồn cấp | 24V DC | ||
| Cổng giao tiếp khác | miniUSB, thẻ SD | ||
| Kích thước ngoài | 83 × 95 × 90 mm, dài × rộng × cao | ||
| Thông tin khác | Hỗ trợ nội suy đường thẳng và cung tròn;
Hỗ trợ chức năng bánh răng điện tử, cam điện tử; Hỗ trợ mô phỏng offline |
||
4. Ưu điểm nổi bật của PLC H5U
PLC H5U sở hữu các ưu điểm nổi bật có thể kể đến như: khả năng điều khiển chuyển động đa trục qua EtherCAT, truyền thông công nghiệp linh hoạt, tốc độ xử lý nhanh, hỗ trợ I/O tốc độ cao và khả năng mở rộng phù hợp cho nhiều hệ thống tự động hóa.
- Điều khiển chuyển động mạnh qua EtherCAT: PLC H5U nổi bật ở khả năng điều khiển đa trục trong kích thước nhỏ gọn. Thiết bị hỗ trợ tối đa 32 trục EtherCAT và 72 trạm slave EtherCAT, phù hợp cho hệ thống servo nhiều trục, máy đóng gói, máy dán nhãn, máy cắt hoặc dây chuyền lắp ráp cần đồng bộ tốc độ cao. Các lệnh motion control tuân theo chuẩn PLCopen, giúp kỹ sư dễ triển khai và chuẩn hóa chương trình.
- Kết nối truyền thông linh hoạt, dễ tích hợp hệ thống: H5U hỗ trợ nhiều chuẩn giao tiếp công nghiệp như EtherCAT, Ethernet, EtherNet/IP, Modbus TCP, TCP/IP, UDP, Socket, CANopen, CANlink và RS485. Trong đó, EtherNet/IP hỗ trợ chu kỳ RPI tối thiểu 5ms, giúp PLC dễ dàng kết nối với HMI, servo drive, biến tần, camera, RFID hoặc thiết bị ngoại vi trong dây chuyền tự động hóa.
- Lập trình nhanh, hỗ trợ tái sử dụng code: PLC H5U hỗ trợ các ngôn ngữ LD, SFC, ST cùng khối chức năng FB/FC, cho phép đóng gói thư viện và tái sử dụng chương trình giữa nhiều dự án. Với dung lượng 200K bước chương trình, kỹ sư có thể xây dựng logic điều khiển phức tạp mà vẫn đảm bảo tính rõ ràng, dễ bảo trì.
- I/O tốc độ cao đáp ứng bài toán điều khiển chính xác: Thiết bị có 4 kênh đầu vào tốc độ cao 200K, trong đó có 2 kênh đếm encoder, cùng 4 kênh đầu ra tốc độ cao 200K cho điều khiển xung. Đây là lợi thế lớn khi xử lý tín hiệu encoder, điều khiển stepper, servo xung hoặc các ứng dụng cần phản hồi nhanh.
- Tối ưu chi phí và thời gian triển khai: Với 16 đầu vào, 14 đầu ra tích hợp, hỗ trợ 16 module mở rộng cục bộ, 2MB biến tùy chỉnh và 256KB dữ liệu lưu giữ khi mất điện, PLC Inovance H5U giúp OEM và nhà máy giảm phần cứng phụ trợ, rút ngắn thời gian đấu dây, lập trình, chạy thử và nâng cấp hệ thống.
5. Ứng dụng chính của PLC H5U
Nhờ sở hữu các ưu điểm nổi bật nên PLC H5U được ứng dụng rộng rãi trong nhiều hệ thống tự động hóa cần tốc độ xử lý nhanh, điều khiển chuyển động chính xác và khả năng kết nối truyền thông linh hoạt.
- Máy đóng gói và chiết rót: PLC H5U phù hợp với các cụm cấp liệu, kéo màng, hàn mép, cắt bao và định lượng sản phẩm. Khả năng điều khiển servo qua EtherCAT giúp đồng bộ nhiều trục, đảm bảo tốc độ đóng gói ổn định và giảm sai số trong quá trình vận hành.
- Máy dán nhãn, máy in và máy cắt: Với đầu vào/đầu ra tốc độ cao 200K, PLC H5U có thể xử lý tín hiệu encoder, cảm biến vị trí và điều khiển stepper hoặc servo xung. Điều này giúp máy dán nhãn đúng vị trí, máy in đồng bộ theo băng tải và máy cắt đạt chiều dài chính xác.
- Dây chuyền lắp ráp tự động: PLC H5U có thể kết nối HMI, biến tần, servo drive, cảm biến, xi lanh, barcode, RFID hoặc camera qua Ethernet, Socket, RS485 và CANopen. Nhờ đó, thiết bị phù hợp với các trạm cấp phôi, ép, vặn vít, kiểm tra và phân loại sản phẩm.
- Hệ thống servo nhiều trục: Với khả năng hỗ trợ tối đa 32 trục EtherCAT và 72 trạm slave EtherCAT, H5U đáp ứng tốt các bài toán motion control, CAM điện tử, bánh răng điện tử, nội suy đường thẳng và nội suy cung tròn.
- Nâng cấp dây chuyền sản xuất cũ: PLC H5U giúp nhà máy bổ sung truyền thông công nghiệp, mở rộng I/O, tích hợp HMI/servo và tối ưu hệ thống điều khiển mà không cần thay đổi toàn bộ dây chuyền.
—————-
