Mô tả

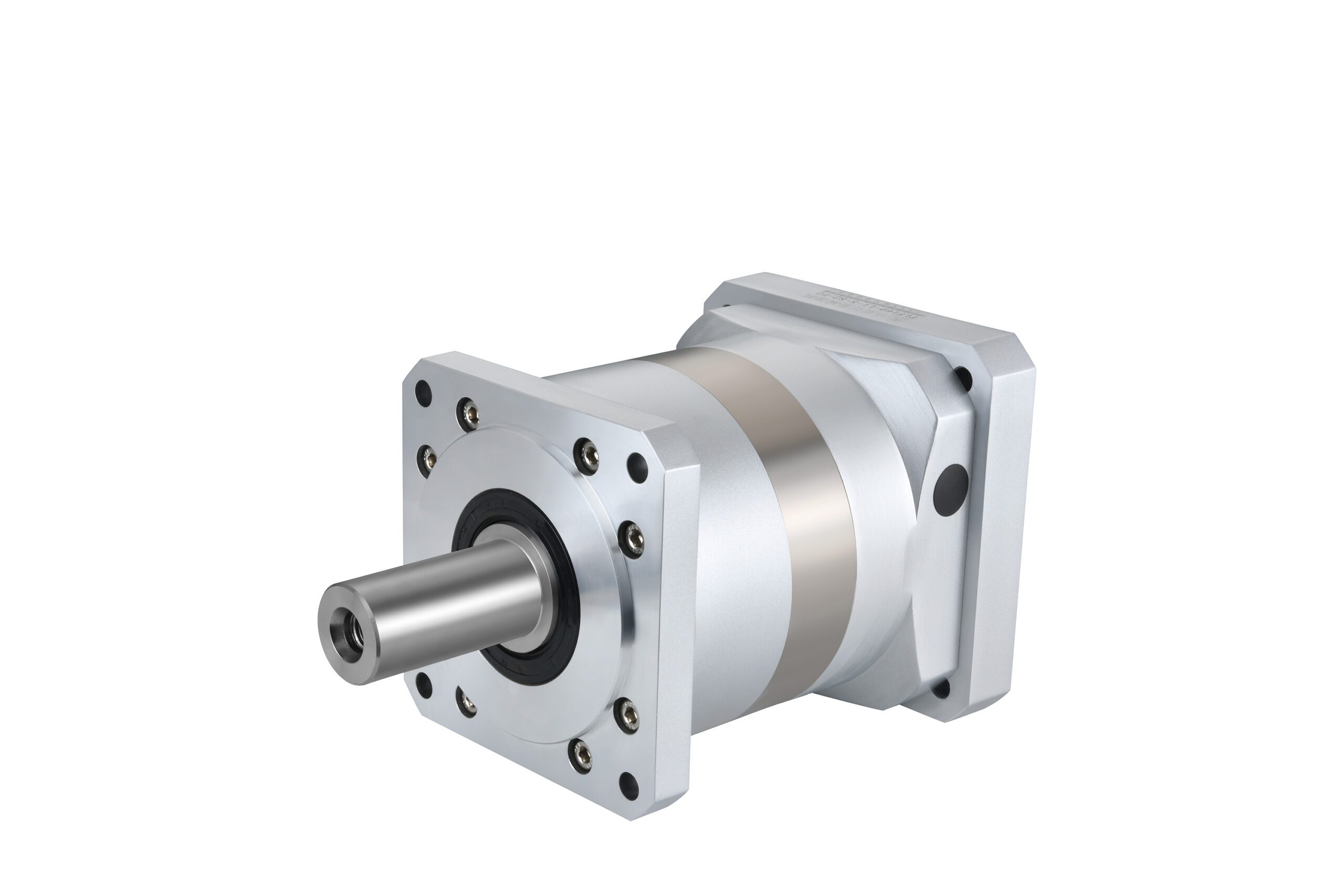

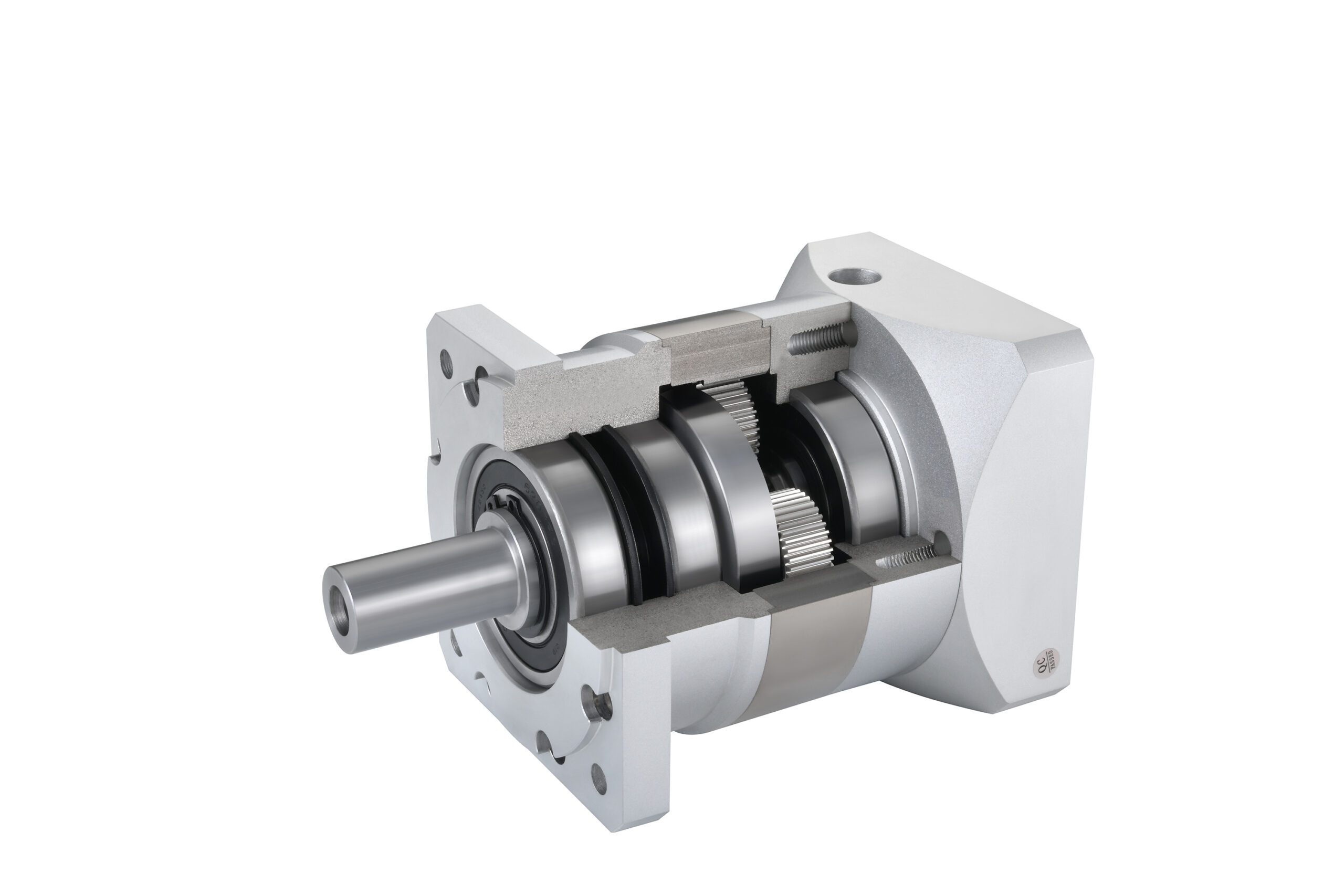

1. Hình ảnh sản phẩm hộp giảm tốc hành tinh bánh răng thẳng PLF

2. Thông số nổi bật

Đa dạng model, đáp ứng nhu cầu hầu hết các loại giảm tốc trên thị trường
Sử dụng bánh răng thẳng giúp tạo momen lớn và khả năng chịu tải vượt trội.
Độ chính xác cao< 5 arcmin
Mức ồn chỉ 60 – 70 dB, đảm bảo hoạt động êm – ổn định – độ ồn thấp.
Truyền động hiệu suất cao, đáp ứng được nhiều môi trường làm việc
Tốc độ đầu vào tối đa 6000 rpm
Khả năng chịu tải lớn
Tuổi thọ trung bình: 20,000 giờ
Mức độ bảo vệ IP65
Ứng dụng: Sử dụng cho các cơ cấu, máy móc cần độ chính xác cao, vận hành ổn định và mạnh mẽ.

3. Thông số chi tiết hộp giảm tốc hành tinh bánh răng thẳng PLF

Thông tin hiệu suất hộp số

Model	Đơn vị	PLF060	PLF080	PLF090	PLF120	PLF160	Tỷ lệ	Cấp
Mô men ngõ ra định mức	N.m	16.5	60	60	148	310	3	1
		27	86	86	222	605	4
		27	94.5	94.5	235	420	5
		19.5	64	64	158	(270)	7(8)
		8.5	39.5	39.5	93	–	10
			96	96	250	680	12	2
			96	96	250	–	15
		30	96	96	250	680	16
		30	96	96	250	680	20
		33	105.5	105.5	264	460	25
		30	96	96	250	(680)	28(32)
		33	105.5	105.5	264	–	35
		30	96	96	250	460	40
		33	105.5	105.5	264	(310)	50(64)
		21.5	71.5	71.5	177	–	70
		37.5	120	120	310	900	64	3
		37.5	120	120	310	900	80
		37.5	120	120	310	900	100
		41.0	132.5	132.5	329	580	125
		37.5	120	120	310	(580)	140(160)
		41.0	132.5	132.5	329	–	175
		37.5	120	120	310	580	200
		41.0	132.5	132.5	329	(900)	250(256)
		37.5	120	120	310	(580)	280(320)
		41.0	132.5	132.5	329	(400)	350(512)
Mô-men xoắn dừng khẩn cấp	N.m	2 lần mô men ngõ ra định mức
Tốc độ đầu vào bình thường	rpm	3000	3000	3000	2000	2000
Tốc độ đầu vào tối đa	rpm	6000	6000	6000	3500	3500
Lực hướng tâm tối đa	N.m	170	1020	1020	2230	3200
Lực dọc trục tối đa	N.m	120	850	850	1550	3000
Hiệu suất	%	Single [97%]			Double [95%]
Tuổi thọ trung bình	h	20000
Khối lượng	kg	1.4	3.7	4.7	6.9	19		1
		1.6	4.2	5.3	8.9	25		2
		1.8	4.7	5.9	11.2	31		3
Mô men quán tính	kg.cm²	0.107	0.4	0.4	1.65	4.31	3
		0.094	0.309	0.309	1.22	5.15	4
		0.092	0.291	0.291	1.15	4.93	5
		0.091	0.285	0.285	1.13	(4.84)	7(8)
		0.091	0.283	0.283	1.11	–	10
			0.4	0.4	1.65	6.31	12
			0.309	0.309	1.65	–	15
		0.094	0.291	0.291	1.22	5.15	16
		0.092	0.291	0.291	1.15	4.93	20
		0.092	0.291	0.291	1.15	4.93	25
		0.091	0.285	0.285	1.13	(4.84)	28(32)
		0.091	0.285	0.285	1.13	–	35
		0.091	0.2835	0.2835	1.11	4.84	40
		0.091	0.283	0.283	1.11	(4.84)	50(64)
		0.091	0.283	0.283	1.11	–	70
		0.092	0.291	0.291	1.15	4.93	64
		0.092	0.291	0.291	1.15	4.93	80
		0.092	0.291	0.291	1.15	4.93	100
		0.092	0.291	0.291	1.15	4.84	125
		0.091	0.291	0.291	1.13	(4.84)	140(160)
		0.091	0.291	0.291	1.13	–	175
		0.091	0.283	0.283	1.11	4.84	200
		0.091	0.283	0.283	1.11	(4.84)	250(256)
		0.091	0.283	0.283	1.11	(4.84)	280(320)
		0.091	0.283	0.283	1.11	(4.84)	350(512)
Tiếng ồn	dB	60	65	65	68	70
Bôi trơn		Dầu bôi trơn tổng hợp
Mức độ bảo vệ		IP65

4. Cách đọc mã hộp giảm tốc hành tinh bánh răng thẳng PLF

1: Model dòng A

2: Loại sản phẩm

3: Model sản phẩm

4: Số cấp hộp số (L1: 1 cấp , L2: 2 cấp)

5: Tỷ số truyền

6: Kiểu trục ra (S2: loại có rãnh then)

7: Cấp chính xác arcmin

P0: ≤3 arcmin

P1: ≤5 arcmin

P2: ≤7 arcmin

5. Kích thước hộp giảm tốc hành tinh bánh răng thẳng PLF

Kích thước giao diện đầu vào của động cơ bộ chuyển đổi (Đầu bên trái là kích thước đầu vào)

PLF – 060 – L1

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 060 – L1	Φ 47.14	4-M4	Φ8	31.5	Φ38.1	5.0	60	119
	Φ46	4-M4	Φ8	31.5	Φ30	5.0	60	119
	Φ45	4-M3	Φ8	31.5	Φ30	5.0	60	119
	Φ70	4-M4/4-M5	Φ14	31.5	Φ50	5.0	60	119

PLF – 060 – L2

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 060 – L2	Φ 47.14	4-M4	Φ8	31.5	Φ38.1	5.0	60	135
	Φ46	4-M4	Φ8	31.5	Φ30	5.0	60	135
	Φ45	4-M3	Φ8	31.5	Φ30	5.0	60	135
	Φ70	4-M4/4-M5	Φ14	31.5	Φ50	5.0	60	135

PLF – 060 – L3

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 060 – L3	Φ 47.14	4-M4	Φ8	31.5	Φ38.1	5.0	60	151
	Φ46	4-M4	Φ8	31.5	Φ30	5.0	60	151
	Φ45	4-M3	Φ8	31.5	Φ30	5.0	60	151
	Φ70	4-M4/4-M5	Φ14	31.5	Φ50	5.0	60	151

PLF – 080 – L1

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 080 – L1	Φ 70	4-M4/4-M5	Φ14	42	Φ50	8.0	80	153
	Φ69.6	4-M6	Φ14	42	Φ73	8.0	80	153
	Φ90	4-M4/4-M6	Φ14	42	Φ70	8.0	80	153

PLF – 080 – L2

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 080 – L2	Φ 70	4-M4/4-M5	Φ14	42	Φ50	8.0	80	176.5
	Φ69.6	4-M6	Φ14	42	Φ73	8.0	80	176.5
	Φ90	4-M4/4-M6	Φ19	42	Φ70	8.0	80	176.5

PLF – 090 – L1

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 090 – L1	Φ 70	4-M4/4-M5	Φ14	42	Φ50	8.0	90	153
	Φ69.6	4-M6	Φ14	42	Φ73	8.0	90	153
	Φ90	4-M4/4-M6	Φ19	42	Φ70	8.0	90	153

PLF – 090 – L2

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 090 – L2	Φ 70	4-M4/4-M5	Φ14	42	Φ50	8.0	90	176.5
	Φ69.6	4-M6	Φ14	42	Φ73	8.0	90	176.5
	Φ90	4-M4/4-M6	Φ19	42	Φ70	8.0	90	176.5

PLF – 090 – L3

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 090 – L3	Φ 70	4-M4/4-M5	Φ14	42	Φ50	8.0	90	199.5
	Φ69.6	4-M6	Φ14	42	Φ73	8.0	90	199.5
	Φ90	4-M4/4-M6	Φ19	42	Φ70	8.0	90	199.5

PLF – 120 – L1

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 120 – L1	Φ 90	4-M4/4-M5	Φ19	47	Φ70	8.0	90	200
	Φ115	4-M8	Φ19/Φ22	60	Φ95	8.0	130	211
	Φ130	4-M8	Φ19/Φ22	60	Φ95	8.0	130	211
	Φ145	4-M8	Φ19/Φ22/Φ24	60	Φ110	8.0	180	211

PLF – 120 – L2

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 120 – L2	Φ 90	4-M4/4-M5	Φ19	47	Φ70	8.0	90	230
	Φ115	4-M8	Φ19/Φ22	60	Φ95	8.0	130	241
	Φ130	4-M8	Φ19/Φ22	60	Φ95	8.0	130	241
	Φ145	4-M8	Φ19/Φ22/Φ24	60	Φ110	8.0	180	241

PLF – 120 – L3

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 120 – L3	Φ 90	4-M4/4-M5	Φ19	47	Φ70	8.0	90	260
	Φ115	4-M8	Φ19/Φ22	60	Φ95	8.0	130	271
	Φ130	4-M8	Φ19/Φ22	60	Φ95	8.0	130	271
	Φ145	4-M8	Φ19/Φ22/Φ24	60	Φ110	8.0	180	271

PLF – 160 – L1

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 160 – L1	Φ 130	4-M8	Φ22	62	Φ95	7.0	142	275
	Φ145	4-M8	Φ22/Φ24	62	Φ110	7.0	142	275
	Φ165	4-M10	Φ32	62	Φ130	7.0	142	275
	Φ200	4-M12	Φ35	86	Φ114.3	7.0	175	299
	Φ 200	4-M12	Φ35	117	Φ114.3	7.0	175	330
	Φ 215	4-M12	Φ38/Φ42	86	Φ180	7.0	190	299

PLF – 160 – L2

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 160 – L2	Φ 130	4-M8	Φ22	62	Φ95	7.0	142	313
	Φ145	4-M8	Φ22/Φ24	62	Φ110	7.0	142	313
	Φ165	4-M10	Φ32	62	Φ130	7.0	142	313
	Φ200	4-M12	Φ35	86	Φ114.3	7.0	175	337
	Φ 200	4-M12	Φ35	117	Φ114.3	7.0	175	368
	Φ 215	4-M12	Φ38/Φ42	86	Φ180	7.0	190	337

PLF – 160 – L3

Size	C1	C2	C3	C4	C5	C6	C7	C8
PLF – 160 – L3	Φ 130	4-M8	Φ22	62	Φ95	7.0	142	351
	Φ145	4-M8	Φ22/Φ24	62	Φ110	7.0	142	351
	Φ165	4-M10	Φ32	62	Φ130	7.0	142	351
	Φ200	4-M12	Φ35	86	Φ114.3	7.0	175	375
	Φ 200	4-M12	Φ35	117	Φ114.3	7.0	175	406
	Φ 215	4-M12	Φ38/Φ42	86	Φ180	7.0	190	375
