ỨNG DỤNG PLC SAMKOON ĐIỀU KHIỂN MÁY CẮT BAO BÌ CHÍNH XÁC THEO CHIỀU DÀI

Trong các dây chuyền sản xuất bao bì, với các máy cắt hoạt động ở tốc độ cao, việc kiểm soát chiều dài cắt, tốc độ kéo vật liệu và thời điểm kích hoạt dao cắt cần được thực hiện đồng bộ. Chỉ một sai lệch nhỏ trong quá trình đo chiều dài hoặc truyền động cũng có thể làm kích thước thành phẩm không đồng đều, ảnh hưởng đến chất lượng sản phẩm.

Đây là bài toán mà PLC Samkoon có thể xử lý tín hiệu và phối hợp với servo drive/biến tần để điều khiển cơ cấu kéo, đồng thời điều khiển trình tự cắt và trao đổi dữ liệu với HMI. Vậy PLC Samkoon điều khiển máy cắt bao bì chính xác theo chiều dài được ứng dụng ra sao? Hãy cùng Kỹ Thuật Vô Cực tìm hiểu trong bài viết dưới đây!

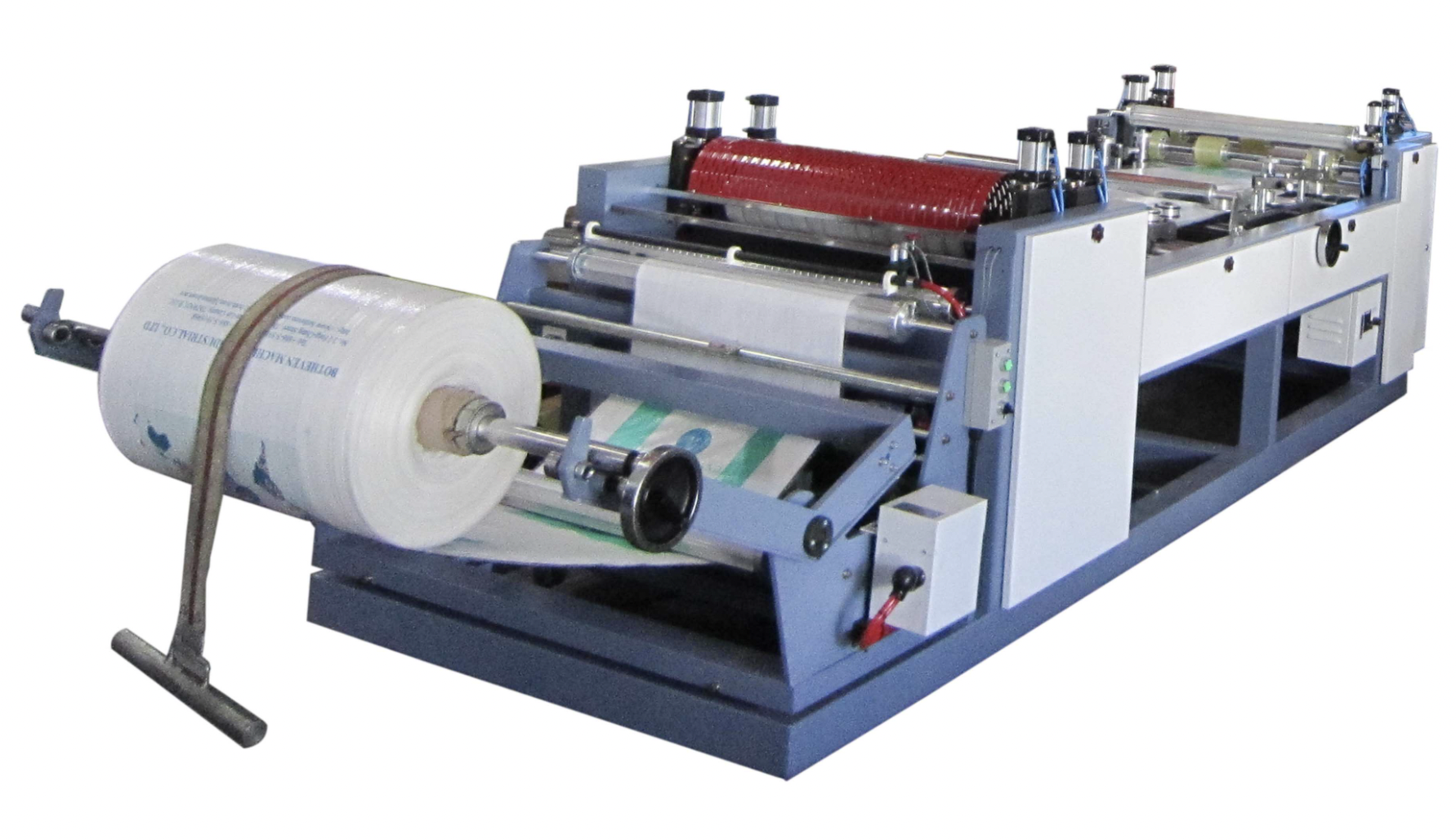

1. Máy cắt bao bì theo chiều dài hoạt động như thế nào?

Trong các dây chuyền sản xuất bao bì dạng cuộn, máy cắt bao bì đảm nhiệm công đoạn chia vật liệu thành từng đoạn có chiều dài theo yêu cầu trước khi chuyển sang các công đoạn tiếp theo như tạo túi, hàn, đóng gói hoặc gia công thành phẩm.

Về cơ bản, quá trình vận hành có thể hình dung theo chu trình:

Cuộn vật liệu → Dẫn hướng → Con lăn kéo → Đo chiều dài → Đạt chiều dài cài đặt → Dao cắt → Tiếp tục chu kỳ

Tùy cấu tạo máy, cơ cấu kéo có thể sử dụng motor kết hợp biến tần hoặc servo motor và servo drive. Encoder được sử dụng để cung cấp tín hiệu phản hồi về chuyển động hoặc quãng đường vật liệu đã di chuyển. Khi người vận hành cài đặt một giá trị chiều dài trên HMI, PLC sẽ xử lý tín hiệu đo và xác định thời điểm cần thực hiện thao tác cắt.

Ví dụ: Nếu chiều dài cắt được cài đặt là 500 mm, hệ thống sẽ kéo vật liệu đến điều kiện tương ứng với chiều dài yêu cầu, sau đó điều khiển cơ cấu cắt và tiếp tục chu kỳ mới.

Đối với những dây chuyền yêu cầu cắt theo dấu in trên bao bì, hệ thống có thể sử dụng thêm mark sensor để phát hiện dấu định vị. Khi đó, việc xác định vị trí cắt không chỉ dựa trên chiều dài đo được mà còn phải phối hợp với tín hiệu từ cảm biến dấu in.

Những yếu tố ảnh hưởng đến độ chính xác khi cắt bao bì:

Độ chính xác là kết quả của sự phối hợp giữa nhiều yếu tố như:

Encoder và phương pháp đo
Độ ổn định của cơ cấu kéo
Tốc độ máy
Cảm biến mark
Cơ cấu dao cắt
Chương trình điều khiển

2. Vai trò của PLC Samkoon trong điều khiển máy cắt bao bì

Trong hệ thống máy cắt bao bì, PLC đóng vai trò là bộ điều khiển trung tâm. PLC tiếp nhận tín hiệu từ các thiết bị đầu vào, xử lý theo chương trình và phát lệnh đến các thiết bị chấp hành.

Với ứng dụng máy cắt, PLC Samkoon có thể đảm nhiệm các nhóm chức năng chính:

Tiếp nhận tín hiệu từ encoder và cảm biến.
Xử lý tín hiệu đầu vào theo chương trình.
Theo dõi chiều dài vật liệu đã di chuyển.
Điều khiển motor thông qua servo hoặc biến tần.
Điều khiển trình tự dao cắt.
Đếm số lượng sản phẩm.
Quản lý chế độ Auto/Manual.
Xử lý cảnh báo và các điều kiện liên động.
Trao đổi dữ liệu với HMI để cài đặt và giám sát máy.

PLC Samkoon kết nối với những thiết bị nào?

Tùy cấu hình máy, PLC có thể kết nối với nhiều thiết bị khác nhau.

Thiết bị cung cấp tín hiệu cho PLC:

Encoder.
Cảm biến quang.
Cảm biến mark.
Cảm biến vị trí.
Công tắc hành trình.
Nút nhấn và tín hiệu điều khiển.
Các tín hiệu an toàn của máy.

Thiết bị được PLC điều khiển:

Servo drive.
Biến tần.
Motor kéo.
Van điện từ.
Xi lanh khí nén.
Cơ cấu dao cắt.

Thiết bị giao diện:

HMI.
Các thiết bị truyền thông khác tùy cấu hình hệ thống.

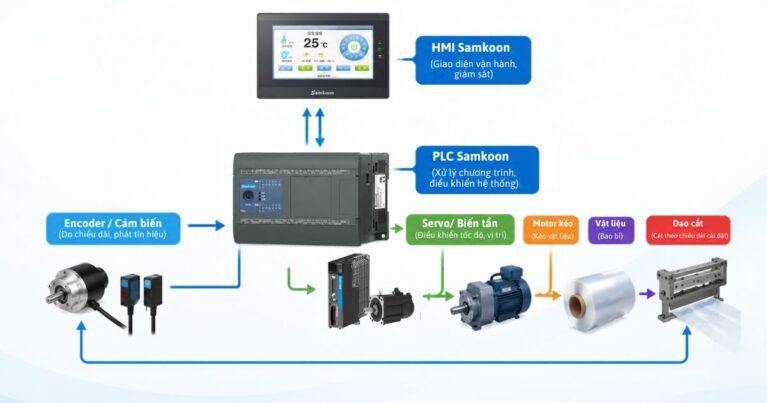

Mô hình PLC Samkoon trong hệ thống máy cắt bao bì:

Encoder/Cảm biến → PLC Samkoon → Servo/biến tần → Motor kéo → Vật liệu → Dao cắt
Đồng thời: HMI ↔ PLC Samkoon

Trong mô hình này:

Encoder cung cấp tín hiệu liên quan đến chuyển động hoặc quãng đường vật liệu.
Cảm biến phát hiện vật liệu, dấu in hoặc trạng thái cơ cấu tùy ứng dụng.
PLC Samkoon tiếp nhận và xử lý tín hiệu theo chương trình điều khiển.
Servo/biến tần điều khiển chuyển động của motor kéo.
Motor kéo đưa vật liệu di chuyển qua khu vực cắt.
Dao cắt thực hiện thao tác cắt theo lệnh điều khiển.
HMI cung cấp giao diện để người vận hành cài đặt thông số và theo dõi trạng thái máy.

Mô hình này có thể được mở rộng tùy theo yêu cầu của dây chuyền, chẳng hạn bổ sung nhiều trục servo, cảm biến mark, cơ cấu cấp liệu hoặc các thiết bị kiểm tra thành phẩm.

3. Ứng dụng PLC Samkoon điều khiển máy cắt bao bì chính xác theo chiều dài

3.1. Cài đặt chiều dài cắt

Một trong những chức năng quan trọng của hệ thống là cho phép người vận hành thiết lập chiều dài cần cắt trực tiếp trên HMI.

Các thông số thường có thể bao gồm:

Chiều dài cắt.
Tốc độ kéo.
Số lượng sản phẩm.
Chế độ Auto/Manual.
Các thông số vận hành khác theo thiết kế máy.

Ví dụ, người vận hành cài đặt chiều dài 350 mm. PLC sẽ sử dụng giá trị này làm cơ sở cho thuật toán điều khiển chu trình kéo và cắt.

Khi cần chuyển sang quy cách bao bì khác, người vận hành có thể thay đổi giá trị cài đặt thay vì phải thay đổi toàn bộ chương trình điều khiển.

3.2. Đo chiều dài vật liệu bằng encoder

Để kiểm soát chiều dài, hệ thống có thể sử dụng encoder kết hợp với con lăn đo hoặc cơ cấu truyền động.

PLC tiếp nhận tín hiệu xung và sử dụng thông số đã được thiết lập để xác định quãng đường tương ứng.

Từ đó, hệ thống có thể theo dõi giá trị chiều dài vật liệu đã chạy và so sánh với giá trị chiều dài được cài đặt trên HMI.

Để đạt độ chính xác phù hợp với yêu cầu máy, cần tính toán đồng bộ giữa encoder, cơ cấu truyền động, con lăn đo và chương trình PLC.

3.3. Điều khiển tốc độ kéo vật liệu

Trong quá trình cắt, vật liệu cần được kéo với tốc độ phù hợp để duy trì chu kỳ ổn định. PLC Samkoon có thể phối hợp với servo drive hoặc biến tần để điều khiển motor kéo tùy theo cấu hình máy.

Một chu trình có thể bao gồm:

Khởi động → Tăng tốc → Kéo vật liệu → Giảm tốc/dừng → Cắt → Tiếp tục chu kỳ

Đối với hệ thống sử dụng servo: PLC có thể phối hợp với servo drive theo phương thức điều khiển phù hợp để kiểm soát chuyển động/vị trí/độ đáp ứng cao hơn tùy cơ cấu.
Với hệ thống sử dụng biến tần và motor: kết hợp với PLC để ứng dụng trong các bài toán kéo tốc độ, sequence và độ chính xác phù hợp với cấu hình máy.

3.4. Điều khiển dao cắt theo chiều dài cài đặt

Sau khi xác định vật liệu đã di chuyển đến điều kiện cần thiết, PLC sẽ phát lệnh cho cơ cấu cắt.

Trình tự cơ bản: Đạt chiều dài yêu cầu → Điều kiện cắt hợp lệ → Kích hoạt dao → Hoàn thành chu kỳ cắt → Tiếp tục kéo

Ngoài tín hiệu chiều dài, chương trình có thể kiểm tra thêm các điều kiện liên động trước khi cho phép cắt, chẳng hạn:

Dao đã ở vị trí sẵn sàng.
Máy đang ở chế độ phù hợp.
Không có lỗi truyền động.
Vật liệu đang được cấp đúng điều kiện.
Các tín hiệu an toàn đã đáp ứng.

Cách thiết kế này giúp tránh việc cơ cấu cắt hoạt động khi chưa đủ điều kiện.

3.5. Phát hiện dấu in và căn vị trí cắt

Đối với các loại bao bì có dấu in định vị, máy có thể sử dụng mark sensor để phát hiện vị trí cần cắt.

Trong trường hợp này, PLC không chỉ xử lý chiều dài mà còn phải phối hợp với tín hiệu cảm biến để xác định thời điểm cắt phù hợp với vị trí của bao bì.

Quy trình có thể được hiểu đơn giản: Vật liệu di chuyển → Mark sensor phát hiện dấu → PLC nhận tín hiệu → Xử lý vị trí → Điều khiển cơ cấu cắt

Độ ổn định của hệ thống còn phụ thuộc vào chất lượng tín hiệu cảm biến, đặc điểm của vật liệu, độ tương phản của dấu in và tốc độ chạy web.

3.6. Đếm sản phẩm và quản lý số lượng cắt

PLC cũng có thể đảm nhiệm chức năng đếm số lượng sản phẩm sau mỗi chu kỳ cắt.

HMI có thể hiển thị:

Số lượng cần cắt.
Số lượng đã hoàn thành.
Số lượng còn lại.

Khi đạt số lượng cài đặt, chương trình có thể đưa máy về trạng thái dừng hoặc chờ theo logic vận hành được thiết kế.

Chức năng này đặc biệt hữu ích khi máy phải thực hiện nhiều lệnh cắt theo từng lô sản xuất.

3.7. Giám sát trạng thái và cảnh báo máy

Khi kết hợp PLC với HMI, người vận hành có thể theo dõi trạng thái của máy trực tiếp trên giao diện.

Một số cảnh báo có thể được xây dựng gồm:

Mất tín hiệu encoder.
Không phát hiện vật liệu.
Cảm biến mark không nhận tín hiệu.
Servo hoặc biến tần báo lỗi.
Dao chưa về vị trí.
Cơ cấu không đạt điều kiện liên động.
Dừng khẩn cấp.
Lỗi tín hiệu từ thiết bị đầu vào.

Việc đưa cảnh báo lên HMI giúp người vận hành nhanh chóng xác định khu vực cần kiểm tra thay vì phải kiểm tra từng thiết bị trong tủ điện hoặc trên máy.

4. Lợi ích khi ứng dụng PLC Samkoon cho máy cắt bao bì

Việc sử dụng PLC Samkoon giúp hệ thống máy cắt có thể tự động hóa nhiều công đoạn thay vì phụ thuộc vào thao tác thủ công.

Tự động hóa chu trình cắt: PLC thực hiện trình tự từ kéo vật liệu, kiểm tra điều kiện, xác định thời điểm cắt đến lặp lại chu kỳ.
Dễ thay đổi chiều dài cắt: Thông số chiều dài có thể được cài đặt trên HMI theo quy cách sản phẩm, giúp thuận tiện khi thay đổi đơn hàng hoặc kích thước bao bì.
Phối hợp nhiều thiết bị trong cùng hệ thống: nhờ đó các thiết bị được vận hành theo cùng một logic điều khiển.
Có khả năng mở rộng: Khi yêu cầu máy thay đổi, hệ thống có thể được xem xét mở rộng thêm I/O, thiết bị truyền động, cảm biến hoặc các chức năng giám sát tùy theo khả năng của dòng PLC và cấu hình thực tế.

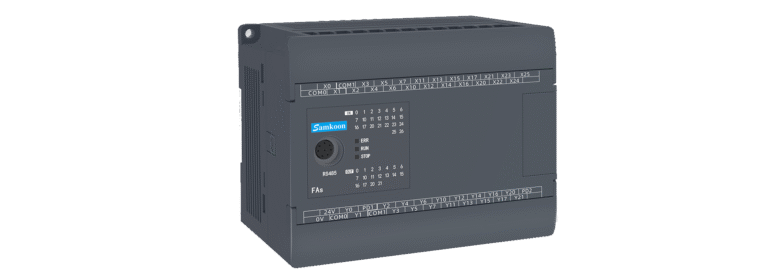

5. Giải pháp ứng dụng PLC Samkoon cho máy cắt bao bì từ Kỹ Thuật Vô Cực

Để xây dựng hệ thống điều khiển máy cắt bao bì, việc lựa chọn PLC cần được thực hiện dựa trên yêu cầu thực tế của từng hệ thống. Kỹ Thuật Vô Cực có thể tư vấn phương án tự động hóa theo từng cấu hình máy, từ khâu lựa chọn thiết bị đến lập trình và chạy thử.

Quy trình thực hiện:

Khảo sát yêu cầu máy

Loại vật liệu và dạng bao bì.
Chiều dài cắt yêu cầu.
Tốc độ máy.
Số lượng trục chuyển động.
Phương pháp đo chiều dài.
Có hoặc không sử dụng mark sensor.
Loại motor và cơ cấu truyền động.
Yêu cầu về giao tiếp HMI và thiết bị ngoại vi.

Tư vấn lựa chọn model PLC Samkoon phù hợp và HMI

Từ yêu cầu thực tế, có thể xác định:

Số lượng Digital Input/Output.
Nhu cầu phát xung hoặc điều khiển chuyển động.
Số lượng trục.
Phương án kết nối encoder.
Giao tiếp với servo hoặc biến tần.
Giao tiếp HMI.
Khả năng mở rộng hệ thống.

Tham khảo các dòng PLC Samkoon phổ biến cho máy cắt bao bì!

Lập trình PLC và thiết kế HMI

Chương trình điều khiển có thể được xây dựng theo trình tự thực tế của máy, bao gồm:

Điều khiển Auto/Manual.
Điều khiển motor kéo.
Xử lý tín hiệu encoder.
Điều khiển dao cắt.
Xử lý mark sensor nếu có.
Đếm sản phẩm.
Quản lý cảnh báo.
Điều kiện liên động.

Trên HMI, các thông số vận hành được bố trí theo hướng trực quan, giúp người vận hành dễ dàng cài đặt chiều dài, tốc độ, số lượng và theo dõi trạng thái máy.

Chạy thử và hiệu chỉnh

Sau khi hoàn thành lập trình, hệ thống cần được kiểm tra trên máy thực tế.

Đặc biệt với bài toán cắt theo chiều dài, việc hiệu chỉnh cần được thực hiện trên chính cơ cấu truyền động và vật liệu thực tế để đánh giá sai số của toàn bộ hệ thống.

Kỹ Thuật Vô Cực – Phân phối PLC Samkoon chính hãng và Hỗ trợ kỹ thuật 24/7

Kỹ Thuật Vô Cực phân phối PLC Samkoon chính hãng, đáp ứng nhu cầu sử dụng trong các hệ thống tự động hóa công nghiệp.

Sẵn hàng tại kho, chủ động nguồn cung cho dự án.
Đa dạng model PLC Samkoon, đáp ứng nhiều nhu cầu điều khiển.
Tư vấn lựa chọn cấu hình phù hợp với ứng dụng thực tế.
Bảo hành 24 tháng theo tiêu chuẩn của hãng
Hỗ trợ kỹ thuật 24/7 trong quá trình lắp đặt và vận hành.

Nếu doanh nghiệp đang cần PLC Samkoon cho máy cắt bao bì, máy đóng gói hoặc các ứng dụng điều khiển chuyển động khác, Kỹ Thuật Vô Cực có thể hỗ trợ tư vấn cấu hình và phương án triển khai phù hợp.

Thông tin liên hệ:

Hotline: 098.554.0011

Email: giaiphapkythuatvc@gmail.com

Địa chỉ: Dự án Bình Minh Glaxy, số 586 phố Bích Hoà, xã Bình Minh, TP. Hà Nội

Chi nhánh 1: Số 29, Đường số 12, Khu phố 2, phường Hiệp Bình, TP. Hồ Chí Minh

Chi nhánh 2: B1 khu TĐC Chiến Thắng, Khu Vực Thạnh Lợi, Phường Hưng Phú, Tp Cần Thơ

Kết luận:

Đối với máy cắt bao bì, kiểm soát chính xác chiều dài và trình tự cắt là yêu cầu quan trọng trong quá trình sản xuất. PLC Samkoon giúp xây dựng hệ thống điều khiển tự động, cho phép thiết lập chiều dài cắt, quản lý chu trình vận hành và thay đổi thông số theo từng quy cách sản phẩm.

Ứng dụng PLC Samkoon phù hợp sẽ giúp máy cắt bao bì vận hành tự động, ổn định và thuận tiện hơn trong quá trình sản xuất.
