Đang vận hành thì biến tần đột ngột dừng và hiển thị mã OC (Over Current)? Đây là dấu hiệu cho thấy dòng điện đầu ra đang tăng vượt ngưỡng bảo vệ của biến tần. Tuy nhiên, không phải cứ báo lỗi quá dòng là biến tần bị hỏng.
Biến tần báo lỗi quá dòng có thể liên quan đến thời gian tăng tốc, thông số cài đặt, động cơ, dây dẫn, tải cơ khí hoặc chính phần công suất của thiết bị. Vậy lỗi OC thường xuất hiện trong những trường hợp nào? Cách kiểm tra và khắc phục ra sao? Cùng Kỹ Thuật Vô Cực tìm hiểu chi tiết dưới đây.
1. Biến tần báo lỗi quá dòng là gì?
Biến tần báo lỗi quá dòng là tình trạng dòng điện đầu ra của biến tần tăng vượt mức giới hạn mà thiết bị cho phép. Tùy từng hãng, lỗi này thường được ký hiệu là OC (Over Current) hoặc có mã lỗi tương ứng trên màn hình.
Khi phát hiện dòng điện tăng bất thường, biến tần sẽ chủ động dừng ngõ ra hoặc chuyển sang trạng thái bảo vệ nhằm hạn chế nguy cơ hư hỏng linh kiện công suất.
Tùy thời điểm xuất hiện và nguyên nhân, lỗi quá dòng thường được chia thành các dạng sau:
- Quá dòng khi tăng tốc: Dòng điện tăng cao trong quá trình động cơ khởi động hoặc tăng tốc, có thể do thời gian tăng tốc quá ngắn, tải nặng hoặc động cơ bị kẹt.
- Quá dòng khi giảm tốc: Xuất hiện khi động cơ giảm tốc, thường liên quan đến thời gian giảm tốc quá ngắn, tải có quán tính lớn hoặc đặc tính hãm chưa phù hợp.
- Quá dòng khi chạy ổn định: Xảy ra khi động cơ đang vận hành nhưng dòng điện tăng đột ngột, có thể do tải tăng, cơ cấu truyền động bị kẹt hoặc động cơ gặp sự cố.
- Quá dòng phần cứng: Dòng điện tăng đột biến do ngắn mạch đầu ra, chạm đất hoặc sự cố linh kiện công suất. Dạng lỗi này có thể khiến biến tần báo lỗi ngay khi phát lệnh chạy hoặc ngay khi cấp đầu ra.
- Quá tải theo thời gian (Overload): Dòng điện duy trì ở mức cao trong một khoảng thời gian khiến động cơ hoặc biến tần vượt giới hạn chịu tải. Lỗi này thường được ký hiệu là OL hoặc OLU tùy thiết bị, khác với OC do quá dòng tức thời.
Do đó, thời điểm xuất hiện lỗi là một thông tin quan trọng giúp kỹ thuật viên khoanh vùng nguyên nhân.
Dấu hiệu nhận biết biến tần đang bị lỗi quá dòng:
- Màn hình biến tần hiển thị mã OC, Over Current hoặc mã lỗi tương ứng.
- Biến tần đang chạy thì đột ngột dừng.
- Dòng điện hiển thị trên biến tần tăng cao bất thường.
- Động cơ rung, giật hoặc phát tiếng động bất thường trước khi biến tần báo lỗi.
- Reset lỗi nhưng chạy lại vẫn tiếp tục báo OC.

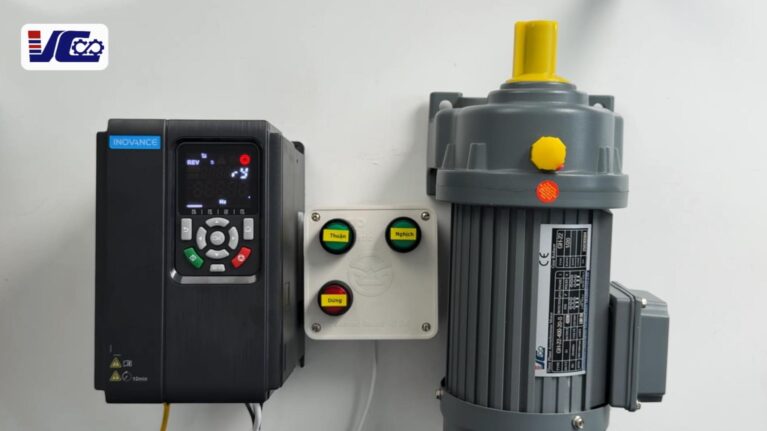

2. Nguyên nhân biến tần báo lỗi quá dòng
Lỗi quá dòng có thể đến từ nhiều vị trí trong hệ thống. Trong thực tế, những nguyên nhân dưới đây thường cần được kiểm tra đầu tiên.
2.1. Thời gian tăng, giảm tốc quá ngắn
Khi thời gian tăng tốc được cài đặt quá ngắn, biến tần phải tăng tần số và mô-men nhanh để đưa động cơ từ trạng thái đứng yên lên tốc độ yêu cầu. Điều này có thể làm dòng điện tăng mạnh và vượt ngưỡng bảo vệ.
Tình trạng tương tự cũng có thể xảy ra khi thời gian giảm tốc quá ngắn, đặc biệt với tải có quán tính lớn. Động cơ và tải chưa kịp giảm tốc nhưng biến tần đã yêu cầu giảm tần số quá nhanh, khiến dòng điện tăng bất thường.
Nguyên nhân này thường dễ nhận biết khi lỗi OC chỉ xuất hiện ở một khoảng thời gian nhất định, chẳng hạn ngay lúc khởi động hoặc khi dừng máy.
Cách thử nhanh: tăng thời gian tăng tốc lên gấp đôi. Nếu hết lỗi thì nguyên nhân nằm ở đây, sau đó tinh chỉnh dần xuống. Với tải quán tính lớn, giảm tốc nhanh còn có thể gây quá áp, cần xem thêm điện trở xả.
2.2. Thông số động cơ cài đặt chưa đúng
Thông số động cơ nhập vào biến tần không chính xác có thể khiến quá trình điều khiển dòng và mô-men không phù hợp.
Các thông số cần đối chiếu với nameplate gồm:
- Công suất động cơ.
- Điện áp định mức.
- Dòng điện định mức.
- Tần số định mức.
- Tốc độ định mức.
- Số cực hoặc các thông số liên quan nếu model yêu cầu.
Ngoài ra, cần kiểm tra một số lỗi cài đặt thường gặp:
- Đấu sao/tam giác không phù hợp
- Cài sai điện áp định mức
- Nhập sai dòng điện định mức
- Chưa Auto-tuning khi dùng chế độ vector
- Cài Boost mô-men quá cao ở chế độ V/F
Cách khắc phục: Đối chiếu toàn bộ thông số với nhãn động cơ, kiểm tra cách đấu sao/tam giác theo điện áp định mức và sơ đồ đấu dây của nhà sản xuất. Nếu sử dụng chế độ vector, thực hiện Auto-tuning theo hướng dẫn của biến tần; với chế độ V/F, điều chỉnh Boost mô-men phù hợp với đặc tính tải, tránh cài đặt quá cao.
Lưu ý rằng không phải mọi trường hợp cài sai thông số đều gây lỗi OC ngay lập tức. Cần kết hợp kiểm tra thời điểm xuất hiện lỗi, dòng điện thực tế và tình trạng tải để xác định đúng nguyên nhân.
2.3. Động cơ bị quá tải hoặc gặp sự cố
Động cơ phải tạo mô-men lớn hơn bình thường khi tải vượt khả năng thiết kế hoặc bản thân động cơ gặp vấn đề. Khi đó, dòng điện có thể tăng cao và dẫn đến lỗi OC.
Một số nguyên nhân có thể gồm:
- Động cơ hoạt động quá tải.
- Động cơ bị kẹt.
- Bạc đạn bị hỏng hoặc quay nặng.
- Cuộn dây động cơ có vấn đề.
- Động cơ hoạt động trong điều kiện không phù hợp.
2.4. Dây dẫn hoặc đấu nối động cơ có vấn đề
Dây U/V/W từ biến tần đến động cơ cần được kiểm tra khi xảy ra lỗi quá dòng.
Các vấn đề thường gặp:
- Dây bị chạm chập.
- Cách điện bị hư hỏng.
- Đầu cos lỏng.
- Terminal tiếp xúc kém.
- Đấu dây không đúng.
- Dây động lực bị tổn thương trong quá trình lắp đặt.
- Cáp motor quá dài, cáp xuống cấp ở chỗ uốn, thiếu nối đất/nhiễu.
2.5. Tải cơ khí quá nặng hoặc bị kẹt
Tải cơ khí tăng bất thường là nguyên nhân dễ bị bỏ qua khi xử lý lỗi quá dòng.
Ví dụ:
- Băng tải bị mắc vật thể.
- Trục máy bị kẹt.
- Khớp nối bị lệch hoặc hư hỏng.
- Bơm, quạt hoặc máy nén bị cản trở.
- …
2.6. Điện áp hoặc điều kiện cấp nguồn bất thường
Nguồn điện không ổn định có thể ảnh hưởng đến khả năng vận hành của biến tần và động cơ. Các tình trạng thường gặp gồm sụt áp nguồn, mất cân bằng điện áp 3 pha hoặc nhiễu lưới điện. Khi tải nặng, những bất thường này có thể làm dòng điện tăng hoặc khiến biến tần hoạt động không ổn định, tùy điều kiện vận hành và cơ chế bảo vệ của thiết bị.
Cách kiểm tra: Dùng đồng hồ đo điện áp 3 pha đầu vào khi hệ thống đang chạy tải, đối chiếu giá trị đo được giữa các pha và so sánh với dải điện áp cho phép của biến tần.
Không nên tiếp tục vận hành khi nguồn điện bất thường chưa được xác định và xử lý, vì tình trạng này có thể làm phát sinh thêm lỗi bảo vệ hoặc ảnh hưởng đến thiết bị.
2.7. Lỗi từ chính biến tần
Trong một số trường hợp, lỗi OC xuất phát từ chính biến tần thay vì các yếu tố bên ngoài như động cơ, tải hoặc thông số cài đặt. Các linh kiện có thể gặp sự cố gồm IGBT, mạch driver, mạch điều khiển, cảm biến dòng và mạch đo dòng.
Khi cảm biến dòng hoặc mạch đo bị hỏng, biến tần có thể nhận diện sai giá trị dòng điện và kích hoạt cảnh báo quá dòng dù dòng tải thực tế không vượt ngưỡng bảo vệ.
Đây là trường hợp cần kiểm tra chuyên sâu, không nên tự ý tháo sửa nếu không có chuyên môn và thiết bị phù hợp.
Xem thêm:

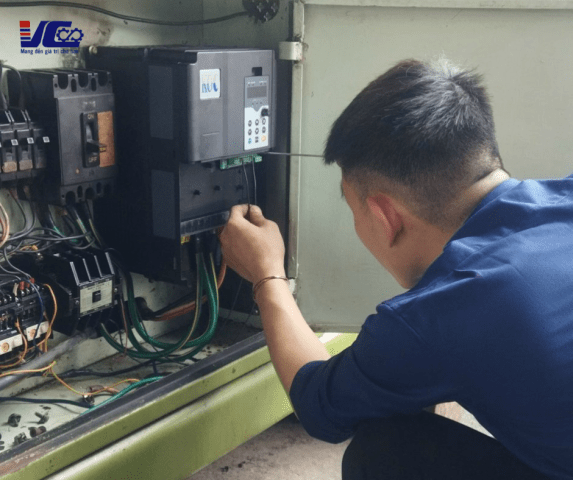

3. Cách kiểm tra và xử lý khi biến tần báo lỗi quá dòng
Khi biến tần báo lỗi quá dòng, không nên liên tục reset và chạy lại máy khi chưa xác định nguyên nhân. Có thể thực hiện kiểm tra theo trình tự dưới đây.
Bước 1: Ghi nhận thời điểm biến tần báo lỗi
- Trước tiên, xác định lỗi xuất hiện ở thời điểm nào để khoanh vùng nguyên nhân.
- Chụp ảnh màn hình hiển thị mã lỗi ngay khi sự cố xảy ra để lưu lại thông tin phục vụ kiểm tra.
- Đọc lịch sử lỗi (Fault History) trên biến tần để xác định mã lỗi, thời điểm phát sinh và các lỗi xuất hiện trước đó nếu thiết bị có chức năng lưu lịch sử.
Bước 2: Kiểm tra tải cơ khí
Ngắt nguồn và thực hiện các bước an toàn trước khi kiểm tra.
Kiểm tra:
- Trục động cơ có quay tự do không.
- Máy có bị kẹt không.
- Băng tải có vật cản không.
- Hộp số và khớp nối có hoạt động bình thường không.
- Tải thực tế có vượt thiết kế không.
Nếu phát hiện tải bị kẹt hoặc hoạt động bất thường, cần xử lý phần cơ khí trước.
Bước 3: Kiểm tra động cơ và dây U/V/W
- Kiểm tra đường dây từ biến tần đến động cơ, đặc biệt tại các đầu terminal và điểm nối.
- Đồng thời kiểm tra tình trạng động cơ, cuộn dây và cách điện bằng thiết bị đo phù hợp.
Không nên tự ý dùng phương pháp đo không phù hợp với thiết bị đang kết nối trực tiếp với biến tần.
Bước 4: Kiểm tra thông số cài đặt
Đối chiếu thông số động cơ trên biến tần với nameplate.
Sau đó kiểm tra:
- Chế độ điều khiển.
- Thời gian tăng tốc/giảm tốc.
- Giới hạn dòng/mô-men.
- Các thông số bảo vệ liên quan.
Nếu hệ thống vừa thay động cơ hoặc biến tần, đây là bước đặc biệt quan trọng.
Bước 5: Điều chỉnh thời gian tăng/giảm tốc
Nếu lỗi xuất hiện trong quá trình tăng hoặc giảm tốc, có thể thử điều chỉnh lại thông số Acceleration/Deceleration theo yêu cầu thực tế của máy.
Không nên tăng thời gian một cách tùy tiện mà cần cân đối giữa khả năng tải, chu kỳ máy và yêu cầu vận hành.
Bước 6: Kiểm tra biến tần
Nếu các yếu tố bên ngoài đều bình thường nhưng lỗi vẫn xuất hiện, cần kiểm tra biến tần.
Có thể xem:
- Lịch sử lỗi.
- Dòng điện đầu ra.
- Nhiệt độ vận hành.
- Tình trạng quạt làm mát.
- Dấu hiệu cháy hoặc quá nhiệt.
- Phần công suất.
- Mạch đo dòng.
Nếu nghi ngờ IGBT, driver hoặc mạch đo dòng, nên chuyển sang đơn vị kỹ thuật chuyên môn.
4. Những lưu ý khi xử lý lỗi quá dòng biến tần
- Không reset lỗi liên tục: Nếu nguyên nhân gây quá dòng chưa được xử lý, việc chạy lại nhiều lần có thể khiến dòng sự cố lặp lại, làm tăng nhiệt và ứng suất điện lên IGBT, dẫn đến hư hỏng linh kiện công suất.
- Đảm bảo an toàn trước khi kiểm tra: Cần ngắt nguồn, chờ tụ DC bus xả điện và xác nhận điện áp đã ở mức an toàn trước khi kiểm tra dây dẫn hoặc các bộ phận bên trong biến tần, tránh nguy cơ điện giật.
- Không thay đổi nhiều thông số cùng lúc: Việc thay đổi đồng thời thời gian tăng tốc, giảm tốc, Boost mô-men hoặc chế độ điều khiển sẽ gây khó khăn khi xác định thông số nào ảnh hưởng đến lỗi. Nên điều chỉnh từng thông số, kiểm tra kết quả và ghi lại giá trị ban đầu.
- Không bỏ qua phần cơ khí: Động cơ bị kẹt, ổ bi hỏng, hộp giảm tốc gặp sự cố hoặc tải vượt khả năng vận hành đều có thể khiến mô-men yêu cầu và dòng điện tăng cao. Nếu chỉ điều chỉnh biến tần mà không xử lý nguyên nhân cơ khí, lỗi có thể tiếp tục xuất hiện.
- Chọn biến tần phù hợp với tải: Biến tần cần đáp ứng công suất, dòng điện định mức và khả năng quá tải theo yêu cầu thực tế.
Tham khảo hướng dẫn cách chọn biến tần để có cơ sở lựa chọn thiết bị phù hợp hơn.
- Kiểm tra lịch sử lỗi: Lịch sử lỗi giúp xác định mã lỗi đã xuất hiện, tần suất lặp lại và trình tự các lỗi trước đó.

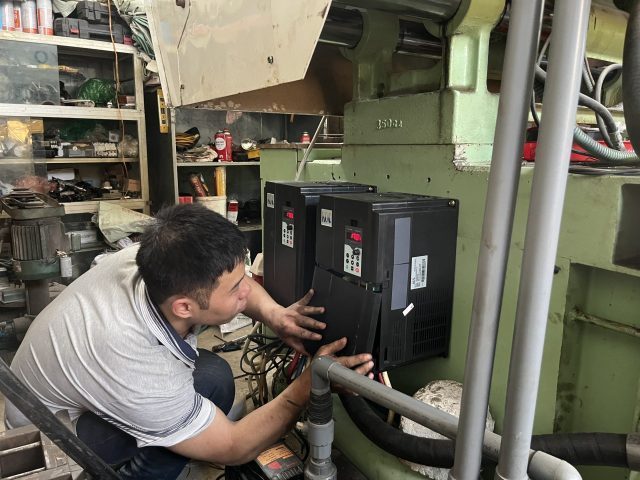

5. Khi nào cần kiểm tra biến tần chuyên sâu?
Nếu nguyên nhân nằm ở tải, động cơ, dây dẫn hoặc thông số cài đặt, chỉ cần xử lý đúng nguyên nhân là hệ thống có thể vận hành trở lại.
Tuy nhiên, nên kiểm tra chuyên sâu khi lỗi xuất hiện liên tục nhưng không thể xác định nguyên nhân qua các bước kiểm tra cơ bản
Trong những trường hợp này, không nên tiếp tục reset và chạy thử nhiều lần. Cần kiểm tra tổng thể biến tần – động cơ – dây dẫn – tải – thông số điều khiển để xác định chính xác điểm gây lỗi.
Kỹ Thuật Vô Cực hỗ trợ kiểm tra và xử lý lỗi biến tần
Nếu chưa xác định được nguyên nhân biến tần báo lỗi quá dòng, anh em kỹ thuật có thể liên hệ Kỹ Thuật Vô Cực để được tư vấn và hỗ trợ kiểm tra.
Kỹ Thuật Vô Cực là nhà cung cấp giải pháp và thiết bị tự động hóa, cung cấp nhiều dòng biến tần chính hãng phục vụ các hệ thống máy móc và dây chuyền công nghiệp.
Đội ngũ kỹ thuật có thể hỗ trợ tư vấn lựa chọn thiết bị, kiểm tra thông số, hướng dẫn xử lý lỗi và đưa ra phương án phù hợp với từng ứng dụng.
Liên hệ Kỹ Thuật Vô Cực qua Hotline/Zalo 098.554.0011 để được hỗ trợ.
Kết luận
Biến tần báo lỗi quá dòng có thể xuất phát từ nhiều nguyên nhân, từ thời gian tăng/giảm tốc, thông số cài đặt, động cơ, dây dẫn, tải cơ khí cho đến phần công suất và mạch đo dòng.
Để xử lý hiệu quả, cần xác định lỗi xuất hiện ở thời điểm nào, kiểm tra tải và động cơ, rà soát thông số rồi mới kiểm tra sâu bên trong biến tần. Cách tiếp cận theo từng bước sẽ giúp hạn chế thay thế thiết bị không cần thiết và giảm thời gian dừng máy.
