Việc lựa chọn biến tần Inovance phù hợp không chỉ dựa vào công suất động cơ mà còn phụ thuộc vào đặc tính tải, yêu cầu vận hành và điều kiện thực tế của từng hệ thống. Mỗi ứng dụng có thể đặt ra những yêu cầu khác nhau về khả năng điều khiển, mô-men và mức tải của biến tần.
Trong bài viết dưới đây, Kỹ Thuật Vô Cực sẽ phân tích cách chọn biến tần Inovance theo động cơ và ứng dụng, đồng thời đưa ra một số ví dụ thực tế để giúp bạn dễ dàng xác định dòng biến tần phù hợp cho từng hệ thống.

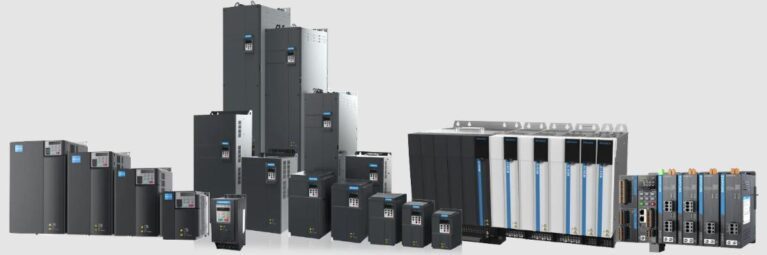

1. Vì sao cần chọn biến tần Inovance phù hợp?
Biến tần không chỉ điều chỉnh tốc độ động cơ mà còn ảnh hưởng trực tiếp đến khả năng khởi động, vận hành và đáp ứng tải của máy. Việc lựa chọn không phù hợp có thể khiến biến tần không đáp ứng được dòng điện, mô-men, khả năng quá tải hoặc yêu cầu điều khiển của hệ thống, dẫn đến cảnh báo, dừng máy hoặc vận hành không ổn định.
Đặc biệt, cùng một công suất động cơ nhưng khi sử dụng cho bơm, quạt, băng tải, máy đóng gói hay tải nặng,… yêu cầu đối với biến tần có thể khác nhau. Vì vậy, khi lựa chọn biến tần Inovance, cần xem xét: loại động cơ → công suất và dòng định mức → điện áp/số pha → đặc tính tải → chức năng cần có. Dòng đầu ra định mức của biến tần phải đáp ứng dòng của động cơ trong điều kiện tải thực, không chỉ khớp số kW
2. Cách chọn biến tần Inovance theo động cơ
2.1. Xác định loại động cơ
Trước khi chọn model, cần xác định động cơ đang sử dụng là:
- Động cơ không đồng bộ 3 pha.
- Động cơ đồng bộ nam châm vĩnh cửu (PMSM).
- Động cơ đồng bộ từ trở hoặc loại động cơ khác theo cấu hình hệ thống.
Tùy từng dòng biến tần Inovance, khả năng hỗ trợ động cơ và phương thức điều khiển sẽ khác nhau. Vì vậy, cần đối chiếu loại động cơ với tài liệu kỹ thuật của model dự kiến sử dụng.
2.2. Xác định công suất động cơ
Công suất kW hoặc HP trên nhãn động cơ là thông số đầu tiên cần xác định khi chọn biến tần.
Thông thường, biến tần được lựa chọn trong cùng cấp công suất với động cơ. Tuy nhiên, không nên chỉ dựa vào kW để quyết định model, bởi hai động cơ có cùng công suất nhưng dòng định mức hoặc yêu cầu tải khác nhau vẫn có thể cần lựa chọn biến tần khác nhau.
Ví dụ: Động cơ 5,5 kW không đồng nghĩa mọi biến tần Inovance 5,5 kW đều phù hợp. Cần tiếp tục kiểm tra dòng điện, loại tải và chế độ vận hành.
2.3. Kiểm tra điện áp và số pha
Đối chiếu điện áp nguồn của biến tần với hệ thống và điện áp định mức của động cơ.
Các thông tin cần xác định gồm:
- Nguồn cấp cho biến tần: 1 pha hoặc 3 pha.
- Điện áp định mức của động cơ.
- Điện áp đầu ra mà biến tần hỗ trợ.
- Cách đấu dây động cơ theo điện áp định mức.
Việc kiểm tra này giúp tránh chọn sai cấp điện áp, đặc biệt khi hệ thống sử dụng nguồn 1 pha nhưng động cơ là loại 3 pha.
2.4. Đối chiếu dòng điện định mức
- Dòng điện định mức trên nhãn động cơ là thông số quan trọng khi lựa chọn biến tần.
- Dòng điện đầu ra định mức của biến tần theo chế độ tải đang sử dụng.
- Khả năng quá tải và thời gian cho phép.
- Điều kiện giảm định mức nếu nhiệt độ hoặc môi trường lắp đặt yêu cầu.
Cần so sánh dòng điện của động cơ với dòng điện đầu ra định mức của biến tần, đồng thời tính đến đặc tính tải và khả năng quá tải.
Ví dụ, với động cơ 5,5 kW, 3 pha, 380 V, dòng định mức 12 A, không nên chỉ tìm biến tần 5,5 kW mà cần kiểm tra model có dòng đầu ra đáp ứng yêu cầu của động cơ và tải hay không.
Đối với tải nặng hoặc thường xuyên khởi động, tăng tốc, giảm tốc, khả năng quá tải của biến tần càng cần được quan tâm.
2.5. Xem xét tốc độ và tần số làm việc
Nếu máy yêu cầu thay đổi tốc độ trong phạm vi rộng, chạy tốc độ thấp trong thời gian dài hoặc thường xuyên tăng giảm tốc, cần xem xét khả năng điều khiển của biến tần.
Các thông tin nên xác định gồm:
- Tần số định mức của động cơ.
- Tốc độ định mức.
- Dải tốc độ cần sử dụng.
- Tốc độ thấp có yêu cầu mô-men cao hay không.
- Tần suất thay đổi tốc độ.
- Thời gian tăng tốc và giảm tốc
2.6. Ví dụ chọn biến tần Inovance theo động cơ
Giả sử động cơ có thông số:
- 5,5 kW.
- 3 pha, 380 V.
- Dòng định mức 12 A.
- Tốc độ khoảng 1.450 vòng/phút.
Nếu động cơ được sử dụng trong máy móc thông thường, không yêu cầu quá cao về độ chính xác điều khiển, có thể xem xét biến tần Inovance MD310 ở cấp công suất tương ứng.
Nếu ứng dụng yêu cầu độ chính xác điều khiển tốc độ cao hơn, khả năng đáp ứng nhanh khi tải thay đổi hoặc duy trì mô-men xoắn ổn định trong quá trình vận hành, có thể cân nhắc biến tần Inovance MD520. Việc lựa chọn cần căn cứ vào đặc tính tải, yêu cầu vận hành và thông số kỹ thuật của từng dòng biến tần.
Như vậy, cùng một động cơ 5,5 kW nhưng model vẫn có thể khác nhau tùy yêu cầu của hệ thống.
Liên hệ tư vấn lựa chọn biến tần phù hợp!

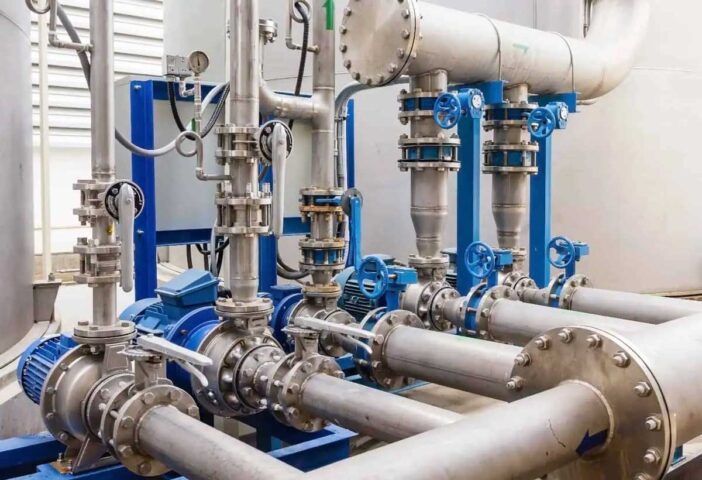

3. Cách chọn biến tần Inovance theo ứng dụng
Ngoài thông số động cơ, đặc tính tải và yêu cầu vận hành của máy cũng ảnh hưởng trực tiếp đến việc lựa chọn biến tần. Tùy ứng dụng, có thể chia thành 4 nhóm chính:
3.1. Tải nhẹ – ứng dụng đơn giản
Biến tần chủ yếu được sử dụng để điều chỉnh tốc độ động cơ, khởi động/dừng êm và duy trì hoạt động ổn định.
Một số ứng dụng phổ biến:
- Quạt thông gió, quạt hút
- Bơm nước công suất nhỏ
- Băng tải nhẹ
- Máy khuấy nhỏ
- Máy đóng gói đơn giản
- Máy móc có chu kỳ vận hành tương đối ổn định
Lưu ý: Phân loại tải cần dựa trên đặc tính mô-men, quán tính, chế độ khởi động, thời gian tăng giảm tốc và chu kỳ làm việc.
Tham khảo 1 số dòng biến tần Inovance cho các ứng dụng tải nhẹ!
3.2. Tải trung bình và ứng dụng đa năng
Đây là nhóm ứng dụng phổ biến trong máy móc công nghiệp, có tải thay đổi ở mức vừa phải và yêu cầu biến tần đáp ứng tốt nhiều chế độ vận hành. Ngoài điều chỉnh tốc độ, hệ thống có thể cần kiểm soát tăng giảm tốc, mô-men, PID hoặc kết nối với PLC/HMI.
Một số ứng dụng có thể gặp:
- Băng tải sản xuất
- Máy đóng gói
- Máy in
- Máy chế biến thực phẩm
- Máy dệt
- Máy trộn
- Máy cuộn/xả vật liệu
- Các máy công nghiệp đa năng
Tham khảo 1 số dòng biến tần Inovance cho các ứng dụng tải trung bình!
3.3. Tải nặng – yêu cầu mô-men và khả năng quá tải cao
Tải nặng thường có mô-men khởi động lớn, quán tính cao hoặc thường xuyên làm việc ở mức tải lớn. Đặc tính vận hành này đòi hỏi biến tần có khả năng đáp ứng tốt trong quá trình khởi động, tăng tốc, giảm tốc và duy trì mô-men khi tải thay đổi.
Các ứng dụng tiêu biểu:
- Máy nghiền
- Máy trộn công nghiệp
- Máy đùn
- Băng tải tải nặng
- Máy kéo vật liệu
- Máy gia công
- Máy có tải quán tính lớn
- Một số dây chuyền vận chuyển vật liệu liên tục
Với nhóm này, không nên chỉ chọn biến tần theo công suất danh định của động cơ. Cần xem xét thêm dòng điện, mô-men yêu cầu, mức quá tải, tốc độ làm việc và thời gian tăng/giảm tốc để xác định dòng và model phù hợp. Tham khảo 1 số dòng biến tần Inovance cho các ứng dụng tải nặng!
3.4. Ứng dụng chuyên dụng
Với các ứng dụng có yêu cầu công nghệ hoặc chế độ vận hành đặc thù, biến tần cần đáp ứng những chức năng phù hợp với cơ cấu máy, thay vì chỉ đáp ứng yêu cầu điều chỉnh tốc độ.
Một số ứng dụng tiêu biểu:
- Cẩu trục, cầu trục
- Máy nâng hạ
- Hệ thống HVAC
- Máy cuộn/xả cuộn
- Máy chuyên dụng trong dây chuyền sản xuất
- Các cơ cấu yêu cầu điều khiển tốc độ, mô-men hoặc phanh theo đặc thù máy
Ví dụ, với cẩu trục và ứng dụng nâng hạ, có thể tham khảo Inovance CS710 – dòng biến tần hướng đến nhóm ứng dụng cẩu trục. Khi lựa chọn cần xác định thêm tải trọng nâng, công suất động cơ, chế độ làm việc, yêu cầu mô-men và hệ thống phanh để chọn đúng model và cấu hình.

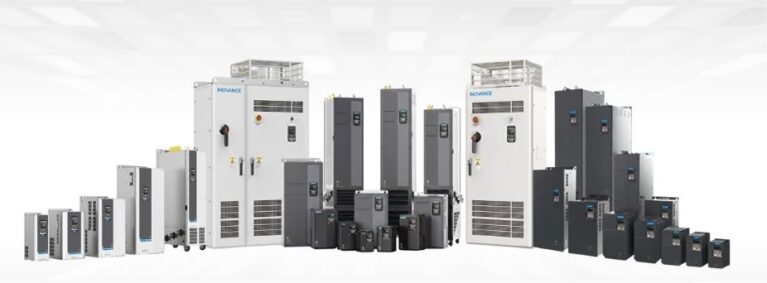

4. Checklist kiểm tra trước khi lựa chọn biến tần Inovance
Trước khi chốt model biến tần Inovance, cần rà soát các yếu tố liên quan đến cấu hình thiết bị, điều kiện lắp đặt và khả năng tích hợp với hệ thống để hạn chế sai sót khi triển khai.
| Hạng mục kiểm tra | Nội dung cần xác nhận |
| Mã sản phẩm | Kiểm tra đúng mã model, phiên bản và cấu hình theo nhu cầu sử dụng. |
| Chức năng vận hành | Xác nhận các chức năng cần thiết đã được hỗ trợ trên model dự kiến chọn. |
| Khả năng kết nối | Kiểm tra giao thức truyền thông, cổng kết nối và khả năng tương thích với PLC, HMI hoặc hệ thống điều khiển hiện có. |
| Điều kiện lắp đặt | Đánh giá nhiệt độ, độ ẩm, bụi, khả năng thông gió và không gian lắp đặt trong tủ điện. |
| Phụ kiện cần thiết | Xác định nhu cầu sử dụng điện trở xả, cuộn kháng, bộ lọc và các phụ kiện liên quan theo yêu cầu hệ thống. |
| Nguồn gốc và bảo hành | Xác nhận sản phẩm chính hãng, chứng từ xuất xứ theo yêu cầu và chính sách bảo hành. |
| Hỗ trợ kỹ thuật | Đảm bảo có đơn vị hỗ trợ cài đặt, tích hợp hệ thống và xử lý sự cố khi cần. |
5. Kỹ Thuật Vô Cực – Nhà phân phối biến tần Inovance chính hãng tại Việt Nam
Kỹ Thuật Vô Cực là đơn vị phân phối biến tần Inovance chính hãng tại Việt Nam, cung cấp nhiều dòng biến tần phục vụ các nhu cầu điều khiển khác nhau.
Một số dòng phổ biến gồm:
- Biến tần hạ thế: MD290, MD310, MD500 / MD520, MD800 / MD810…
- Biến tần trung thế: HD9XT, HD9XS, HD9XS-R, Biến tần HD33, Biến tần HD30
- Biến tần cao thế: Biến tần HD5X
- Biến tần chuyên dụng: Biến tần ES510, Biến tần ES680, Biến tần ES810, WISE310, ME320LN, Biến tần CP700, Biến tần CS710…
Ngoài cung cấp sản phẩm, Kỹ Thuật Vô Cực hỗ trợ tư vấn lựa chọn, cài đặt và xử lý các vấn đề kỹ thuật liên quan đến biến tần trong quá trình sử dụng.
Kết luận
Việc lựa chọn đúng biến tần Inovance giúp động cơ vận hành ổn định và đáp ứng tốt yêu cầu của từng loại máy. Từ những thông số về động cơ, đặc tính tải, yêu cầu điều khiển và ứng dụng, sau đó đối chiếu với các dòng và model cụ thể.
Cần chọn biến tần Inovance cho một động cơ hoặc ứng dụng cụ thể? Gửi thông số trên nhãn động cơ và thông tin về máy để được tư vấn model phù hợp.
