CHỌN SERVO CHO MÁY CẮT BAO BÌ: THEO TẢI, TỐC ĐỘ VÀ CHIỀU DÀI CẮT

Chọn Servo cho máy cắt bao bì: Theo tải, tốc độ và chiều dài cắt

Máy cắt là công đoạn quyết định trực tiếp đến độ chính xác và chất lượng thành phẩm trong vận hành ngành bao bì. Trong các máy cắt bao bì yêu cầu kiểm soát chính xác chuyển động kéo màng, tốc độ vận hành và thời điểm cắt, hệ thống Servo là một phương án truyền động được sử dụng phổ biến. Tuy nhiên, để lựa chọn đúng công suất Servo, cần xem xét đồng thời tải cơ khí, tốc độ kéo màng, chiều dài cắt và đặc tính tăng giảm tốc của máy.

Servo quá nhỏ có thể gây quá tải, rung giật và sai chiều dài cắt; trong khi Servo quá lớn lại làm tăng chi phí và chưa chắc mang lại hiệu quả tốt hơn.

Trong bài viết này, Công ty TNHH Kỹ Thuật Vô Cực sẽ hướng dẫn cách chọn Servo phù hợp dựa trên 3 yếu tố chính: tải trọng cơ khí, tốc độ cắt và chiều dài cắt.

1. Vai Trò Của Hệ Thống Servo Trong Máy Cắt Bao Bì

Trong một máy cắt bao bì tự động chuẩn, hệ thống Servo thường đảm nhận 2 vị trí truyền động:

1.1. Servo kéo màng:

Đây là vị trí quan trọng và đòi hỏi độ chính xác cao nhất. Servo Drive nhận lệnh điều khiển từ PLC theo phương thức được thiết kế, sau đó điều khiển động cơ kéo màng di chuyển theo chiều dài yêu cầu.

Sau khi kéo đủ chiều dài, Sau khi kéo đủ chiều dài, Servo thực hiện giảm tốc và dừng theo quỹ đạo chuyển động đã thiết lập, bảo đảm vật liệu đạt vị trí yêu cầu trước khi cơ cấu cắt hoạt động.

1.2. Servo dao cắt xoay:

Sử dụng trong các dòng máy cắt chạy liên tục (cắt bay/dao quay). Servo dao cắt phải quay đồng bộ tốc độ dài với màng bao bì tại thời điểm tiếp xúc cắt, giúp đường cắt ngọt, không bị nhăn hay đùn màng.

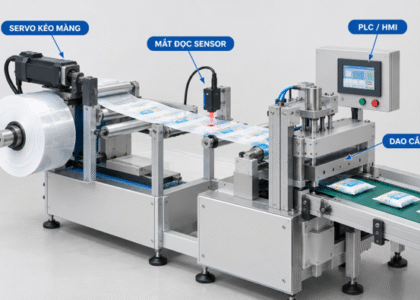

Ảnh minh họa: Hệ thống Servo kéo màng và mắt đọc sensor trên máy cắt bao bì tự động

1.3 Ưu thế của Servo so với Động cơ bước & Động cơ thường

• Phản hồi vòng kín (Closed-loop): Nhờ Encoder độ phân giải cao (17-bit đến 23-bit),Servo sử dụng tín hiệu phản hồi từ encoder để giám sát và điều chỉnh chuyển động, giúp hạn chế sai lệch vị trí và duy trì độ chính xác khi vận hành. Sai số chiều dài cắt đạt mức cực mịn
• Tăng/Giảm tốc siêu nhanh: Servo có khả năng chịu quá tải mô-men lên tới 300% trong thời gian ngắn, giúp thời gian tăng/giảm tốc nâng năng suất máy
• Đồng bộ với Mắt đọc nhãn: Khi kết hợp với cảm biến nhận diện dấu in, hệ thống điều khiển có thể sử dụng tín hiệu phát hiện dấu để hiệu chỉnh vị trí cắt theo thuật toán được thiết kế, có xét đến vị trí lắp cảm biến, dao cắt và chuyển động của vật liệu.

2. Cách chọn servo cho máy cắt bao bì – Theo tải, tốc độ và chiều dài cắt

2.1. Chọn Servo theo tải

Đây là bước đầu tiên khi tính chọn Servo.

Tải của máy không chỉ là trọng lượng cuộn màng. Cần xem xét toàn bộ phần cơ khí mà Servo phải kéo, chẳng hạn:

• Lực kéo màng.
• Lực căng của màng.
• Con lăn kéo.
• Cơ cấu truyền động.
• Ma sát của bạc đạn, con lăn.
• Tỷ số truyền.
• Quán tính của các bộ phận quay.
• Gia tốc và giảm tốc của máy.

Nếu cơ cấu kéo sử dụng pulley hoặc con lăn có bán kính , mô-men cần thiết có thể được hiểu đơn giản theo quan hệ: T = F × r

Trong đó:

• T: mô-men xoắn cần thiết.
• F: lực kéo.
• r: bán kính con lăn.

Ví dụ, nếu lực kéo tăng hoặc đường kính con lăn lớn hơn thì mô-men yêu cầu cũng tăng.

Trong thực tế, không nên để Servo liên tục hoạt động sát giới hạn mô-men định mức.

Khi máy phải tăng tốc nhanh, giảm tốc liên tục hoặc chạy với tốc độ cao, Servo có thể cần mô-men lớn hơn mô-men tải trung bình.

Vì vậy, sau khi tính tải cần kiểm tra thêm:

• Mô-men định mức.
• Mô-men cực đại.
• Tốc độ định mức.
• Khả năng quá tải trong thời gian ngắn.
• Quán tính tải so với quán tính rotor Servo.

2.2. Chọn Servo theo tốc độ cắt

Sau tải, tốc độ máy là yếu tố rất quan trọng.

Ví dụ máy chạy: 100 túi/phút và chiều dài mỗi túi là: 200 mm

thì tốc độ kéo màng trung bình cần thiết là: 100 × 200 = 20.000 mm/phút

Tương đương: 20m/phút

Nếu máy chạy: 300 túi/phút × 200 mm thì tốc độ kéo trung bình đã lên:60 m/phút

Như vậy, cùng một tải cơ khí nhưng khi tốc độ máy tăng, yêu cầu đối với Servo cũng thay đổi.

Khi chọn Servo theo tốc độ cần kiểm tra

• Tốc độ quay tối đa của Servo.
• Tốc độ quay thực tế cần thiết.
• Tỷ số truyền.
• Đường kính con lăn kéo màng.
• Thời gian tăng tốc và giảm tốc.

Không nên chỉ nhìn vào thông số Servo 750W, 1kW, 1.5kW… mà bỏ qua tốc độ.

Một Servo công suất lớn nhưng không phù hợp về tốc độ hoặc tỷ số truyền vẫn có thể không đáp ứng được yêu cầu của máy

2.3. Chọn Servo theo chiều dài cắt

Chiều dài cắt quyết định lượng màng Servo phải kéo trong mỗi chu kỳ.

Ví dụ:

• Tốc độ: 200 túi/phút
• Chiều dài túi: 300 mm

Lượng màng cần kéo trung bình: 200 × 300 = 60.000 mm/phút hay: 60 m/phút

Nếu thay chiều dài túi từ 300mm lên 500 mm mà vẫn giữ tốc độ 200 túi/phút, lượng màng cần kéo sẽ tăng lên: 200 × 500 = 100.000 mm/phút hay:100 m/phút

Như vậy, chiều dài cắt ảnh hưởng trực tiếp đến tốc độ kéo màng khi tốc độ túi/phút không đổi.

→ Tóm lại, khi chọn Servo cho máy cắt bao bì cần xem xét đồng thời tải, tốc độ và chiều dài cắt thay vì chỉ dựa vào công suất động cơ. Tải quyết định mô-men Servo cần đáp ứng, trong khi tốc độ máy và chiều dài cắt quyết định lượng màng cần kéo cũng như tốc độ làm việc của Servo. Bên cạnh đó, cần tính đến thời gian tăng giảm tốc, quán tính cơ cấu và tỷ số truyền để đảm bảo Servo hoạt động ổn định khi máy chạy ở tốc độ cao. Việc tính toán đầy đủ các thông số ngay từ đầu sẽ giúp chọn được Servo vừa đủ tải, đáp ứng đúng yêu cầu chuyển động và tránh phát sinh chi phí do chọn thiết bị quá nhỏ hoặc quá lớn.

2.4 Bảng thông tin cần có trước khi chọn Servo

Có đủ các thông số này sẽ giúp việc chọn Servo sát với thực tế hơn và hạn chế tình trạng thiếu tải hoặc chọn dư công suất.

3.Những sai lầm thường gặp khi chọn Servo cho máy cắt bao bì

• Chỉ chọn theo công suất: Bỏ qua các yếu tố như tốc độ, quán tính và đặc tính tải thực tế.
• Chỉ kiểm tra mô-men cực đại: Bỏ qua mô-men hiệu dụng trong cả chu kỳ vận hành, khiến Servo có thể không đáp ứng yêu cầu tải liên tục.
• Chỉ dựa vào thông số Servo: Không tính đến cơ cấu kéo màng như con lăn, dây đai, hộp số và độ trượt, ảnh hưởng đến độ chính xác chiều dài cắt.
• Chọn Servo quá lớn: Làm tăng chi phí đầu tư nhưng chưa chắc cải thiện hiệu quả vận hành nếu không phù hợp với đặc tính tải.

4. Kết luận

Để chọn Servo cho máy cắt bao bì, không nên chỉ nhìn vào công suất động cơ. Ba thông số cần xác định đầu tiên là tải, tốc độ máy và chiều dài cắt. Từ đó tiếp tục tính đến tốc độ quay, mô-men, quán tính và khả năng tăng giảm tốc để chọn Servo phù hợp với cơ cấu thực tế.

Một cách dễ nhớ là:

Tải → xác định mô-men
Tốc độ → xác định rpm (vòng/phút)
Chiều dài cắt × túi/phút → xác định tốc độ kéo màng
Tăng giảm tốc → kiểm tra khả năng đáp ứng của Servo

Nếu bạn đang thiết kế máy mới, cải tạo máy cắt bao bì hoặc cần thay thế Servo, Kỹ Thuật Vô Cực có thể hỗ trợ lựa chọn Servo dựa trên tải thực tế, tốc độ máy, chiều dài cắt và cơ cấu truyền động. Bạn có thể cung cấp model máy, thông số động cơ hiện tại hoặc yêu cầu vận hành để được tư vấn cấu hình phù hợp.

Kỹ Thuật Vô Cực chuyên cung cấp Servo và các thiết bị tự động hóa chính hãng, hỗ trợ tư vấn kỹ thuật và lựa chọn thiết bị theo từng ứng dụng thực tế.
