NHỮNG LƯU Ý KHI LẮP ĐẶT BIẾN TẦN TRONG TỦ ĐIỆN

Lắp đặt biến tần trong tủ điện đúng cách giúp thiết bị tản nhiệt tốt, hạn chế nhiễu và hoạt động ổn định trong thời gian dài. Ngược lại, nếu bố trí biến tần quá sát các thiết bị khác, đi dây không hợp lý hoặc nối đất không đúng, hệ thống có thể phát sinh lỗi trong quá trình vận hành.

Vậy khi lắp đặt biến tần trong tủ điện cần lưu ý những gì? Dưới đây là những nguyên tắc quan trọng cần kiểm tra trước khi đưa hệ thống vào hoạt động.

1. Vì sao cần lắp đặt biến tần trong tủ điện đúng cách?

Biến tần là thiết bị công suất có khả năng đóng cắt với tần số cao để điều khiển tốc độ và mô-men động cơ. Trong quá trình hoạt động, biến tần sinh ra một lượng nhiệt nhất định và có thể tạo nhiễu điện từ ảnh hưởng đến các thiết bị xung quanh.

Nếu lắp đặt biến tần trong tủ điện không đúng cách, hệ thống có thể xuất hiện một số vấn đề như:

• Biến tần hoạt động ở nhiệt độ cao, báo lỗi quá nhiệt.
• Quạt làm mát nhanh xuống cấp.
• Nhiễu điện từ giữa dây động lực và dây tín hiệu khiến PLC, cảm biến, HMI và thiết bị truyền thông hoạt động không ổn định.
• Khó bảo trì, kiểm tra hoặc thay thế thiết bị.
• Giảm tuổi thọ linh kiện bên trong biến tần.

Vì vậy, lắp đặt biến tần trong tủ điện cần được thực hiện dựa trên cả yêu cầu về cơ khí, điện, tản nhiệt và khả năng chống nhiễu.

2. Những lưu ý khi lắp đặt biến tần trong tủ điện

2.1 Chọn vị trí và bố trí biến tần trong tủ điện

Lắp đặt biến tần đúng kỹ thuật

Biến tần nên được lắp theo đúng hướng dẫn của nhà sản xuất, thông thường là theo phương thẳng đứng trên mặt tủ chắc chắn. Không nên đặt biến tần nằm ngang, nghiêng hoặc che kín các vị trí thông gió nếu tài liệu kỹ thuật không cho phép.

Vị trí lắp đặt cũng cần thuận tiện cho việc quan sát màn hình, đấu nối và bảo trì sau này.

Đảm bảo khoảng cách lắp đăt

Trong quá trình hoạt động, biến tần phát sinh nhiệt. Vì vậy, khi lắp đặt biến tần trong tủ điện, cần chừa khoảng không gian xung quanh thiết bị để không khí lưu thông.

Không nên đặt biến tần quá sát:

• Biến tần khác.
• Bộ nguồn.
• Contactor.
• Điện trở xả.
• Máy biến áp hoặc thiết bị công suất khác.

Khoảng cách cụ thể cần dựa theo manual của từng model. Ví dụ, một số dòng Inovance có yêu cầu khoảng cách riêng phía trên, phía dưới và hai bên để đảm bảo khả năng làm mát.

Tính toán giải pháp tản nhiệt cho tủ điện

Khi thiết kế hệ thống làm mát, cần xác định công suất tổn hao nhiệt của từng biến tần và các thiết bị phát nhiệt khác trong tủ, sau đó lựa chọn phương án thông gió hoặc làm mát theo nhiệt độ môi trường và nhiệt độ cho phép bên trong tủ. Tùy điều kiện có thể sử dụng quạt, bộ lọc quạt, điều hòa tủ điện hoặc bộ trao đổi nhiệt.

Không nên chỉ lắp quạt mà bỏ qua hướng lưu thông không khí, vì cách bố trí không hợp lý vẫn có thể tạo ra các vùng tích nhiệt bên trong tủ

Tủ có một biến tần công suất nhỏ: Có thể sử dụng thông gió phù hợp nếu điều kiện môi trường và tổn hao nhiệt cho phép.

Tủ có nhiều biến tần, thiết bị công suất lớn: Cần tính tổng nhiệt lượng và xem xét quạt lọc, bộ trao đổi nhiệt hoặc điều hòa tủ điện.

Lưu ý: Không phải cứ có nhiều biến tần là bắt buộc lắp điều hòa. Phải tính toán theo điều kiện thực tế.

2.2 Phân tách thiết bị và đi dây hợp lý

Tách khu vực công suất và điều khiển

Một nguyên tắc quan trọng khi lắp đặt biến tần trong tủ điện là hạn chế để các thiết bị công suất và thiết bị điều khiển nhạy cảm nằm quá gần nhau.

Có thể phân chia:

• Khu vực công suất: CB, contactor, biến tần.
• Khu vực điều khiển: PLC, relay, module I/O.
• Khu vực tín hiệu: cảm biến, analog, encoder.
• Khu vực truyền thông: RS485, Ethernet, switch.

Cách bố trí này giúp tủ điện gọn hơn, dễ kiểm tra và hạn chế ảnh hưởng giữa mạch công suất với mạch điều khiển.

Không đi chung dây động lực và dây tín hiệu

Dây từ biến tần đến động cơ có thể tạo ra nhiễu điện từ. Nếu đi chung với dây tín hiệu, nhiễu có thể ảnh hưởng đến:

• Tín hiệu 0–10 V.
• Tín hiệu 4–20 mA.
• Cảm biến.
• Encoder.
• RS485/Modbus.
• Tín hiệu điều khiển PLC.

Vì vậy, nên đi riêng dây động lực và dây tín hiệu, hạn chế chạy song song trong khoảng cách dài.

2.3 Đấu dây nguồn và động cơ đúng kỹ thuật

Đấu đúng đầu vào và đầu ra

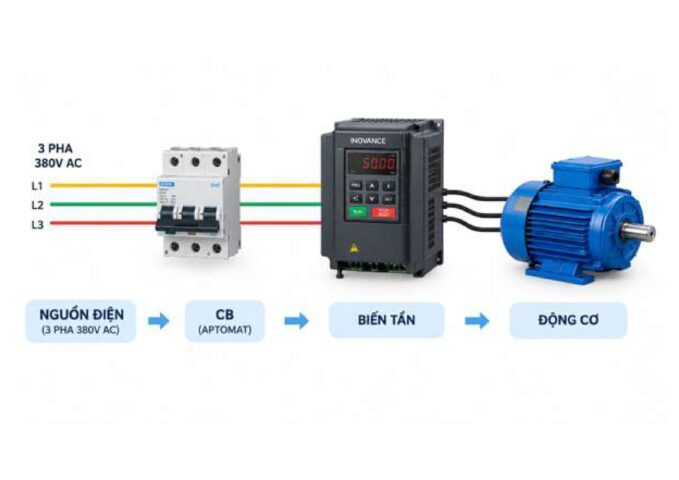

Ảnh minh họa

Cấu hình cơ bản thường có dạng: Nguồn điện → CB → Biến tần → Động cơ

Nguồn điện phải được đấu vào đúng các terminal đầu vào của biến tần, trong khi động cơ được kết nối vào các đầu ra U/V/W theo sơ đồ của nhà sản xuất.

Tuyệt đối không cấp nguồn điện trực tiếp vào đầu ra U/V/W của biến tần.

Chọn dây phù hợp

Tiết diện dây cần được lựa chọn dựa trên dòng điện, công suất, chiều dài dây, phương pháp lắp đặt và điều kiện môi trường.

Đặc biệt, với dây từ biến tần đến động cơ có chiều dài lớn, cần kiểm tra thêm yêu cầu về nhiễu, sụt áp và thiết bị phụ trợ theo khuyến cáo của nhà sản xuất.

Kiểm tra đầu nối

Sau khi đấu dây, cần kiểm tra:

• Đúng điện áp và pha.
• Đúng đầu vào/đầu ra.
• Đúng U/V/W.
• Terminal được siết chắc chắn.
• Không có dây hở hoặc chạm chập.

2.4 Nối đất và chống nhiễu cho biến tần

Nối đất đúng cách

Nối đất giúp tăng mức độ an toàn và hỗ trợ giảm ảnh hưởng của nhiễu điện từ.

Khi lắp đặt biến tần trong tủ điện, cần đảm bảo:

• Terminal PE của biến tần được nối đất.
• Vỏ tủ điện được nối đất.
• Điểm tiếp xúc có khả năng dẫn điện tốt.
• Dây nối đất có tiết diện phù hợp với thiết kế.

Không nên sử dụng lớp shield của dây chống nhiễu để thay thế cho dây PE bảo vệ.

Sử dụng giải pháp chống nhiễu phù hợp

Tùy hệ thống, có thể cần sử dụng:

• Cáp động lực có shield.
• Cáp tín hiệu chống nhiễu.
• Bộ lọc EMC.
• Cuộn kháng đầu vào hoặc đầu ra.
• Giải pháp nối đất và liên kết đẳng thế phù hợp.

3. Cài đặt biến tần sau khi hoàn thành lắp đặt

Lắp đặt biến tần trong tủ điện chỉ là bước đầu. Sau khi đấu nối, cần cài đặt các thông số phù hợp với động cơ và ứng dụng.

Cài đặt thông số động cơ

Một số thông số cơ bản cần kiểm tra:

• Công suất động cơ.
• Điện áp định mức.
• Dòng điện định mức.
• Tần số định mức.
• Tốc độ định mức.

Các thông số này thường được lấy trực tiếp từ tem động cơ.

Cài đặt chế độ điều khiển

Tùy ứng dụng, có thể lựa chọn phương thức điều khiển như V/f hoặc điều khiển vector.

Ngoài ra cần cài đặt:

• Nguồn lệnh RUN/STOP.
• Nguồn đặt tần số.
• Tần số tối đa/tối thiểu.
• Thời gian tăng tốc.
• Thời gian giảm tốc.
• Các chức năng bảo vệ cần thiết.

Không nên sao chép toàn bộ thông số từ một hệ thống khác nếu chưa kiểm tra lại loại động cơ và đặc tính tải.

4. Kiểm tra trước khi đưa biến tần vào vận hành

Nên chia làm 3 giai đoạn để quá trình kiểm tra được tối ưu hơn:

• Giai đoạn 1: Kiểm tra khi chưa cấp điện
• Giai đoạn 2: Cấp nguồn điều khiển và kiểm tra trạng thái
• Giai đoạn 3: Chạy thử

Checklist kiểm tra nhanh

Sau khi hoàn tất, có thể cấp nguồn và kiểm tra trạng thái biến tần. Khi chạy thử, nên theo dõi dòng điện, tần số, tốc độ động cơ và các cảnh báo/lỗi phát sinh.

5. Kết luận

Lắp đặt biến tần trong tủ điện đúng kỹ thuật cần quan tâm đồng thời đến vị trí lắp đặt, khả năng tản nhiệt, cách đi dây, nối đất, chống nhiễu và cài đặt thông số.

Đặc biệt, không nên áp dụng một cách bố trí giống nhau cho mọi model. Khoảng cách lắp đặt, điều kiện nhiệt độ, yêu cầu EMC và cách đấu dây cần được đối chiếu với tài liệu kỹ thuật của từng biến tần.

Nếu bạn đang cần lựa chọn hoặc lắp đặt biến tần trong tủ điện, có thể cung cấp model biến tần, công suất động cơ và yêu cầu của hệ thống để được đội ngũ kỹ sư Kỹ Thuật Vô Cực tư vấn phương án phù hợp.

Kỹ Thuật Vô Cực – Cung cấp biến tần và giải pháp tự động hóa phù hợp cho từng ứng dụng.
