BIẾN TẦN CHO BĂNG TẢI: CÁCH CHỌN THEO TẢI VÀ YÊU CẦU VẬN HÀNH

Băng tải được sử dụng rộng rãi trong sản xuất, đóng gói, kho vận và các dây chuyền tự động hóa. Việc chọn biến tần cho băng tải không nên chỉ dựa vào công suất động cơ. Cần xem xét đồng thời tải thực tế, mô-men khởi động, dòng điện định mức, tốc độ làm việc và khả năng quá tải của biến tần để hệ thống vận hành ổn định. Bài viết này sẽ giúp bạn hiểu rõ các tiêu chí quan trọng để lựa chọn biến tần phù hợp cho từng loại băng tải.

1. Tại sao nên sử dụng biến tần cho băng tải?

Biến tần cho phép điều chỉnh tần số và điện áp cấp cho động cơ, từ đó kiểm soát tốc độ động cơ theo yêu cầu của hệ thống. Với băng tải, việc điều chỉnh tốc độ có thể giúp dây chuyền hoạt động phù hợp với từng công đoạn thay vì phải vận hành động cơ ở một tốc độ cố định…

Một số lợi ích thường gặp khi sử dụng biến tần cho băng tải:

• Điều chỉnh tốc độ băng tải linh hoạt.
• Khởi động và dừng động cơ êm hơn.
• Hạn chế dòng khởi động và giảm tác động cơ khí lên hệ thống truyền động.
• Điều chỉnh tốc độ phù hợp với năng suất sản xuất.
• Hỗ trợ cải thiện khả năng đáp ứng mô-men khi khởi động và khi tải thay đổi
• Hỗ trợ bảo vệ động cơ khi xảy ra tình trạng quá tải.

Đối với các băng tải cần khởi động khi đang có hàng hóa, biến tần còn giúp kiểm soát quá trình tăng tốc tốt hơn.

2. Hiểu đúng đặc tính tải của băng tải

Trong nhiều ứng dụng công nghiệp, băng tải được xem là nhóm tải có mô-men gần như không đổi theo tốc độ. Điều này có nghĩa là khi thay đổi tốc độ vận hành, mô-men cần thiết để duy trì chuyển động của băng tải có thể không giảm nhiều như ở các ứng dụng quạt hoặc bơm ly tâm. Tuy nhiên, đặc tính tải thực tế còn phụ thuộc vào chiều dài băng tải, khối lượng vật liệu, độ nghiêng, ma sát và cấu tạo hệ thống truyền động.

Đặc biệt, cần phân biệt hai điều kiện vận hành:

• Băng tải khởi động không tải: Động cơ chủ yếu phải thắng ma sát và tăng tốc các bộ phận chuyển động.
• Băng tải khởi động khi có tải: Động cơ cần tạo đủ mô-men để thắng lực cản và tăng tốc cả hệ thống cùng vật liệu trên băng.

Với băng tải dài, băng tải nghiêng hoặc thường xuyên khởi động khi đầy hàng, yêu cầu mô-men khởi động và khả năng quá tải có thể cao hơn đáng kể.Nếu lựa chọn biến tần không đáp ứng được đặc tính tải, hệ thống có thể gặp tình trạng khởi động khó khăn, báo lỗi quá dòng hoặc quá tải, tăng tốc không đạt yêu cầu và vận hành thiếu ổn định.

Vì vậy, trước khi chọn biến tần cho băng tải, cần xác định không chỉ công suất động cơ mà còn cả điều kiện khởi động, đặc tính tải và chu kỳ vận hành thực tế.

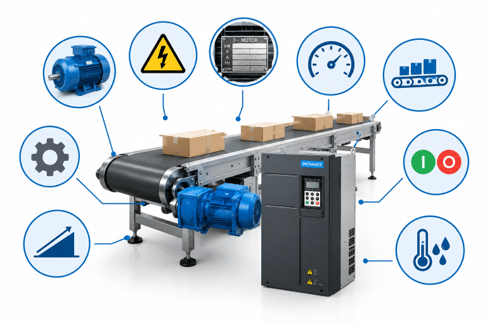

3. Các thông số cần xác định trước khi chọn biến tần cho băng tải

3.1. Công suất động cơ

Trước tiên cần xác định công suất motor đang sử dụng, chẳng hạn: 0.75 kW, 1.5 kW, 2.2 kW, 3.7 kW, 5.5 kW, 7.5 kW, 11 kW…

Tuy nhiên, không nên chọn biến tần chỉ dựa vào kW.

Cần kiểm tra thêm dòng điện định mức trên nhãn động cơ. Trong nhiều trường hợp, dòng định mức mới là thông số quan trọng để đối chiếu với dòng đầu ra của biến tần.

3.2. Điện áp động cơ

Kiểm tra điện áp định mức của motor và nguồn điện của hệ thống.

Các cấu hình thường gặp gồm:

• Motor 3 pha 220 V.
• Motor 3 pha 380 V.
• Nguồn vào biến tần 1 pha 220 V, đầu ra 3 pha 220 V.
• Nguồn vào biến tần 3 pha 380 V, đầu ra 3 pha 380 V.

Không nên chọn biến tần chỉ dựa vào công suất mà bỏ qua điện áp đầu vào, điện áp đầu ra và cách đấu dây của động cơ.

3.3. Dòng điện định mức

Dòng điện định mức của motor là thông số rất quan trọng khi lựa chọn biến tần.

Ví dụ, nếu motor có dòng định mức 8 A thì biến tần cần có khả năng cung cấp dòng phù hợp với motor trong chế độ làm việc thực tế.

Đối với băng tải tải nặng hoặc thường xuyên khởi động khi có hàng, cần xem thêm dòng quá tải cho phép trong khoảng thời gian nhất định, thay vì chỉ nhìn dòng định mức liên tục.

3.4. Tốc độ và dải điều chỉnh

Cần xác định:

• Tốc độ băng tải yêu cầu.
• Tần số làm việc thường xuyên.
• Tần số tối thiểu.
• Tần số tối đa.
• Có cần thay đổi tốc độ trong quá trình vận hành hay không.

Ví dụ, một băng tải cần chạy từ 20 Hz đến 50 Hz sẽ có yêu cầu khác với hệ thống chỉ chạy quanh 40–50 Hz.

Nếu motor phải chạy liên tục ở tốc độ thấp, cần chú ý khả năng làm mát của motor. Khi tốc độ motor giảm, quạt làm mát gắn trên trục cũng giảm tốc, khiến khả năng tản nhiệt giảm. Với tải mô-men không đổi, việc chạy lâu ở tốc độ thấp có thể cần giảm tải hoặc bổ sung giải pháp làm mát phù hợp.

3.5. Đặc tính tải và chu kỳ vận hành

Cần xác định băng tải thường chạy không tải hay đầy hàng, có thường xuyên khởi động/dừng hoặc thay đổi tốc độ hay không. Những yếu tố này ảnh hưởng đến mô-men yêu cầu và khả năng quá tải của biến tần.

• Tải nhẹ, chạy ổn định: Có thể chọn biến tần theo yêu cầu tải và dòng điện động cơ.
• Tải nặng, thường xuyên khởi động: Cần chú ý mô-men khởi động và khả năng quá tải của biến tần.
• Khởi động, dừng liên tục: Cần xem xét chu kỳ vận hành và yêu cầu hãm để chọn cấu hình phù hợp.

Việc xác định đúng đặc tính tải giúp lựa chọn biến tần đáp ứng nhu cầu vận hành thực tế, hạn chế lỗi quá tải và tránh đầu tư thiết bị không cần thiết.

4. Cách chọn biến tần cho hệ thống băng tải theo tải thực tế

4.1. Băng tải tải nhẹ

Đối với hệ thống băng tải tải nhẹ, tốc độ ổn định và thường khởi động khi không có nhiều hàng hóa, yêu cầu về mô-men khởi động có thể không quá cao.

Có thể lựa chọn biến tần công suất tương ứng với motor, nhưng vẫn cần kiểm tra dòng định mức và khả năng quá tải của biến tần.

Các ứng dụng có thể gặp:

• Băng tải đóng gói.
• Băng tải vận chuyển sản phẩm nhẹ.
• Băng tải phân loại.
• Băng tải trong dây chuyền sản xuất.

Tại Kỹ Thuật Vô Cực, chúng tôi phân phối một số dòng biến tần phù hợp cho các hệ thống băng tải tải nhẹ, đáp ứng tốt nhu cầu điều chỉnh tốc độ và vận hành ổn định có thể tham khảo như: SAMKOON SK300, KOC 200...

4.2. Băng tải tải nặng

Với băng tải vận chuyển vật liệu nặng hoặc thường xuyên khởi động khi đang có tải, yêu cầu về mô-men khởi động sẽ cao hơn.

Lúc này nên ưu tiên biến tần có:

• Chế độ Constant Torque.
• Khả năng quá tải cao.
• Khả năng tạo mô-men tốt ở tốc độ thấp.
• Chức năng điều khiển vector nếu ứng dụng yêu cầu.
• Khả năng cài đặt thời gian tăng tốc và giảm tốc phù hợp.

Vì vậy không nên lấy một con số overload cố định áp dụng cho mọi biến tần; cần kiểm tra đúng datasheet của model đang chọn.

Với băng tải tải nặng, có tải lớn hoặc thường xuyên khởi động khi đang có hàng, Kỹ Thuật Vô Cực cung cấp các dòng biến tần phù hợp với yêu cầu mô-men và khả năng quá tải của hệ thống như: MD290, MD520, KOC550, SK300

4.3. Băng tải khởi động thường xuyên

Nếu băng tải liên tục Start/Stop, biến tần phải đáp ứng được chu kỳ vận hành thực tế.

Cần quan tâm:

• Số lần khởi động trong một giờ.
• Thời gian tăng tốc.
• Thời gian giảm tốc.
• Khối lượng tải khi khởi động.
• Mô-men quán tính của hệ thống.
• Khả năng quá tải của biến tần.

Đối với những hệ thống tăng tốc liên tục hoặc có chu kỳ tải lớn, một số dòng biến tần có chế độ High Overload hoặc Increased Duty sẽ phù hợp hơn.

5. Chọn biến tần cho băng tải theo yêu cầu vận hành

Ngoài tải, cần xem xét cách băng tải vận hành trong thực tế.

5.1. Băng tải cần điều chỉnh tốc độ

Nếu tốc độ cần thay đổi theo từng công đoạn, biến tần cần có khả năng điều chỉnh tần số phù hợp.

Ví dụ: 20 Hz → 30 Hz → 40 Hz → 50 Hz

Tùy yêu cầu điều khiển, tốc độ có thể được đặt bằng:

• Bàn phím biến tần.
• Chiết áp.
• Tín hiệu analog 0–10 V.
• Tín hiệu 4–20 mA.
• PLC.
• Truyền thông RS485/Modbus hoặc các giao thức khác tùy model.

5.2. Băng tải cần khởi động êm

Thời gian tăng tốc có thể được cài đặt để động cơ tăng tốc từ từ thay vì nhận toàn bộ tốc độ ngay khi Start.

Ví dụ: 0 Hz → 50 Hz trong 5 giây

Thời gian thực tế cần được điều chỉnh theo tải và yêu cầu cơ khí của hệ thống.

Không nên đặt thời gian tăng tốc quá ngắn khi băng tải có tải lớn vì motor phải tạo mô-men lớn hơn trong quá trình tăng tốc.

5.3. Băng tải cần dừng nhanh

Nếu yêu cầu dừng nhanh, cần kiểm tra khả năng giảm tốc của biến tần và tải.

Khi giảm tốc, năng lượng từ tải có thể quay ngược về DC bus của biến tần. Với một số hệ thống có quán tính lớn hoặc yêu cầu giảm tốc nhanh, có thể cần xem xét điện trở xả hoặc giải pháp phù hợp theo hướng dẫn của nhà sản xuất.

Không nên tự động lắp điện trở xả cho mọi băng tải; cần xác định yêu cầu giảm tốc và khả năng tái sinh năng lượng của hệ thống trước khi lựa chọn.

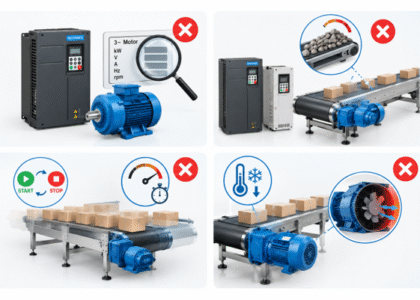

6. Một số lỗi thường gặp khi chọn biến tần cho băng tải

Biến tần Inovance MD520 có thể được sử dụng để điều khiển tốc độ động cơ băng tải, hỗ trợ khởi động và dừng máy linh hoạt, giúp dây chuyền vận chuyển hàng hóa vận hành ổn định.

7. Kết luận

Chọn biến tần cho băng tải cần dựa trên cả công suất motor, dòng điện, đặc tính tải, mô-men khởi động và yêu cầu vận hành thực tế.

Thông thường, băng tải thuộc nhóm tải mô-men không đổi (Constant Torque) nên biến tần cần có khả năng đáp ứng mô-men ở tốc độ thấp và khả năng quá tải phù hợp. Với băng tải tải nặng, thường xuyên khởi động có tải hoặc yêu cầu tăng tốc nhanh, việc kiểm tra overload và mô-men khởi động càng quan trọng.

Nếu chưa chắc chắn về model biến tần, nên cung cấp thông tin công suất motor, điện áp, dòng định mức, tốc độ băng tải, khối lượng tải và yêu cầu Start/Stop để có cơ sở lựa chọn chính xác hơn.

Tham khảo ngay: Mua biến tần inovance ở đâu? Địa chỉ phân phối chính hãng, uy tín tại Việt Nam

Kỹ Thuật Vô Cực cung cấp các giải pháp từ các thương hiệu lớn như biến tần Samkoon, biến tần Inovance và thiết bị tự động hóa cho hệ thống băng tải, đồng thời hỗ trợ tư vấn lựa chọn theo thông số motor và yêu cầu vận hành thực tế.
