1. KHÁI QUÁT

Hộp giảm tốc NMRV040 sở hữu thiết kế chắc chắn, tinh gọn và mạnh mẽ, cho khả năng vận hành ổn định và hiệu quả lâu dài. NMRV040 mang đến sự bền bỉ, đáng tin cậy và tuổi thọ vượt trội. NMRV040 thường được kết hợp với motor điện để giảm tốc độ và tăng mô-men xoắn, đáp ứng các yêu cầu truyền động trong công nghiệp nhẹ, cơ khí chế tạo, dây chuyền sản xuất và thiết bị tự động hóa.

NMRV040 được phân phối chính hãng bởi Kỹ Thuật Vô Cực, sản phẩm đảm bảo chất lượng và sự an tâm cho người sử dụng.

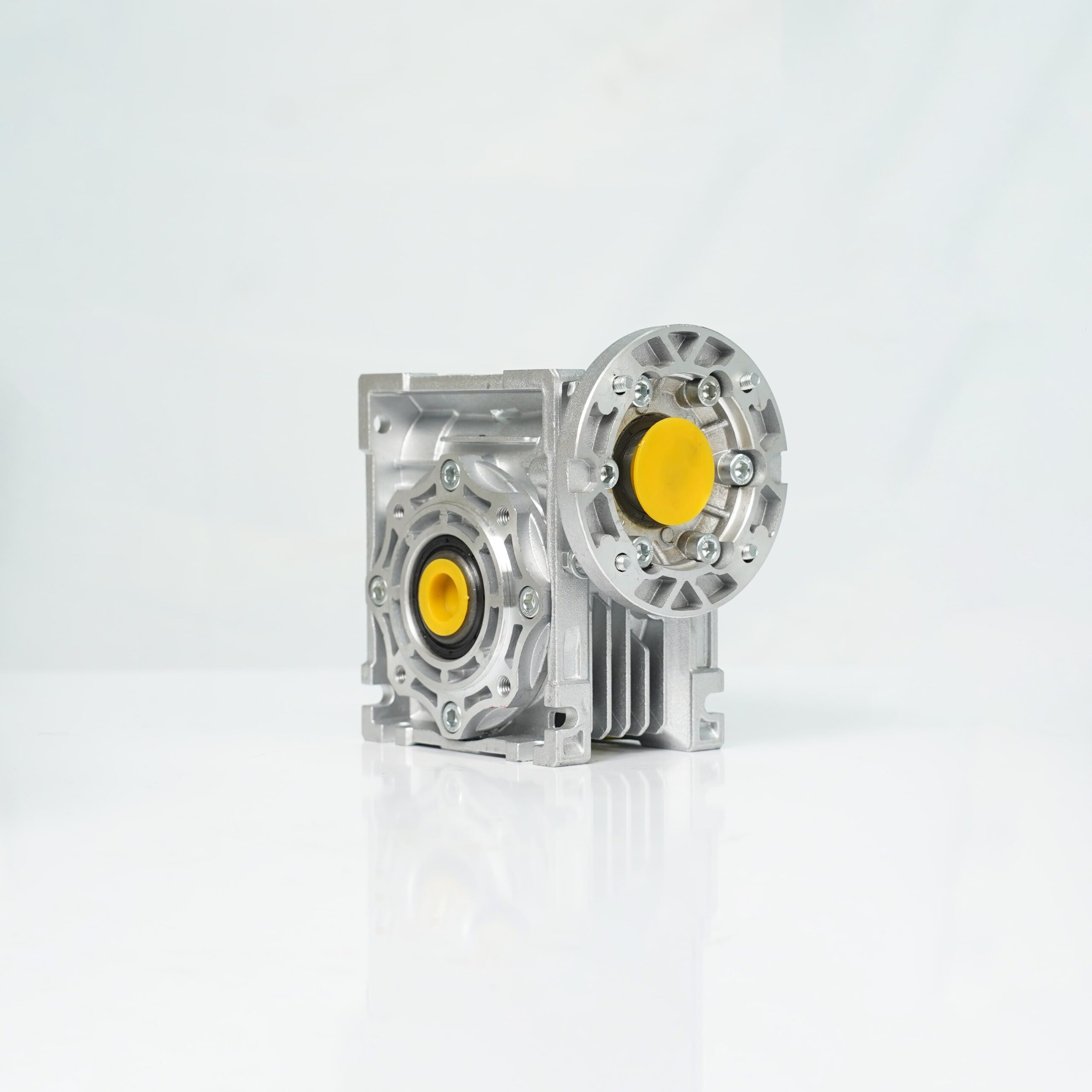

2. HÌNH ẢNH SẢN PHẨM

3. THÔNG SỐ KỸ THUẬT:

Thông số	Giá trị
Model	NMRV040
Tỷ số truyền	1/5 – 1/100
Công suất đầu vào	25W – 200W
Tốc độ đầu vào	Tối đa 1500 vòng/phút
Tốc độ đầu ra	15 – 300 vòng/phút
Hiệu suất truyền động	Khả năng chịu tải cao, momen xoắn lớn
Trọng lượng	~2.4kg
Kiểu lắp đặt	Mặt bích
Vật liệu vỏ	Hợp kim nhôm đúc

4. THÔNG SỐ KÍCH THƯỚC:

Kích thước mặt bích:90×90, 104×104

Loại Motor	Công suất
5I(R)K	40	60	90	120
6I(R)K	70	120	140	180	200

Kích thước đầu ra đơn (AS), đầu vào kép (AB)

	d	B	B1	G1	L	L1	f	b1	t1
NMRV040	18 h6	40	43	78	128	164	M6	6	20.5

Kích thước lắp đặt mặt bích đầu ra:

Kích thước	NMRV040
AB	67
AJ	80
AK	60
BB	4
BD	110
BE	7
BC	9 (n.4)
CA	45 độ
CE	95

Kích thước trục đầu vào:

	G2	G3	D1(j6)	B	f	b1	t1
NMRV040	60	53	11	23	–	4	12.5

Khoảng cách giữa A	Động cơ mặt bích				Đường kính trục lỗ
	PAM IEC	N	M	P	Tỉ số truyền
	PAM IEC	N	M	P	5	7.5	10	15	20	25	30	40	50	60	80	100
NMRV040	71B5	110	130	160	14	14	14	14	14	14	14	14	–	–	–	–
	71B14	70	85	105	14	14	14	14	14	14	14	14	–	–	–	–
	63B5	95	115	140	11	11	11	11	11	11	11	11	11	11	11	11
	63B14	60	75	90	11	11	11	11	11	11	11	11	11	11	11	11
	56B5	80	100	120	–	–	–	–	–	–	–	–	9	9	9	9

5. ỨNG DỤNG:

Hộp giảm tốc NMRV040 được sử dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt và độ bền cao, bao gồm:

Máy đóng gói, máy thực phẩm, máy dệt, băng tải, máy trộn, hệ thống bơm và quạt công nghiệp.
Dây chuyền tự động hóa trong nhà máy sản xuất, xưởng gia công cơ khí.
Ứng dụng trong robot, thiết bị nâng hạ, và máy vận chuyển hàng hóa.
