Mô tả

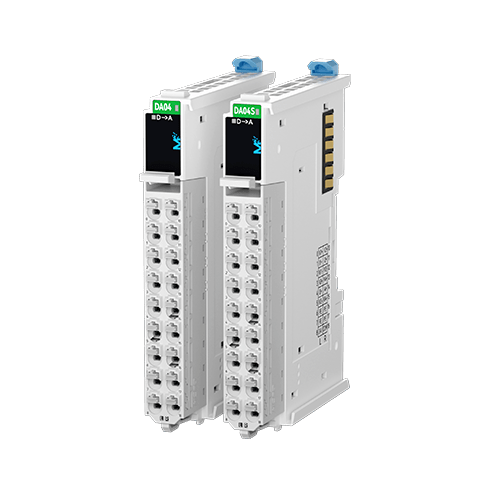

Với thiết kế siêu mỏng và công nghệ đấu nối PUSH IN tiện lợi, Module analog output HCFA là giải pháp hoàn hảo cho các không gian lắp đặt nhỏ hẹp. Thiết bị không chỉ đảm bảo tốc độ đáp ứng nhanh và độ chính xác tín hiệu đáng tin cậy mà còn mang đến sự linh hoạt tối đa với các phiên bản 4 kênh (14/16-bit), hỗ trợ đầy đủ các dải điện áp và dòng điện.
1. Cách đọc mã sản phẩm module mở rộng ngõ vào analog
1-Tên sản phẩm:
- HC: Hechuan Technology
2- Dòng sản phẩm:
- MX: Mô-đun mở rộng đa năng dòng M.
3- Mô-đun chức năng:
- AD: ngõ vào analog (Analog input).
- DA: ngõ ra analog (Analog output).
4- Số lượng kênh:
- 04: 4 kênh.
5- Mã chức năng:
- Để trống (N/A): Phiên bản tiêu chuẩn (Standard edition).
- S: Phiên bản kinh tế (Economy edition).
6- Loại nguồn điện:
- D: Nguồn điện một chiều (DC power supply).
7- Mã tùy chỉnh phần mềm/phần sụn:
- X: Ký tự từ 0~9, A~Z hoặc để trống.
2. Các Model áp dụng
| Tên gọi | Model | Mô tả tóm tắt mô-đun |
| Analog output (AO) module | HCMX-DA04-D | 4 kênh ngõ ra analog đơn cực, -10~10V, 0~10V, 0~20mA, 4~20mA, 16 bit |
| HCMX-DA04S-D | 4 kênh ngõ ra analog đơn cực, -10~10V, 0~10V, 0~20mA, 4~20mA, 14 bit |
3. Thông số kỹ thuật điện và môi trường chung
Thông số kỹ thuật điện chung
| Model | Điện áp định mức / Công suất | Loại ngõ vào / ngõ ra analog |
| HCMX-DA04-D
HCMX-DA04S-D |
DC24V / 1W | ngõ ra analog: -10~10V, 0~10V, 0~20mA, 4~20mA |
Yêu cầu về môi trường
| Hạng mục | Thông số kỹ thuật |
| Độ cao | ≤2000m |
| Môi trường vận hành | Lắp đặt trong tủ điều khiển, kiểu mở và sử dụng trong nhà |
| Nhiệt độ làm việc | 0∼55∘C |
| Nhiệt độ lưu kho | −25∼70∘C |
| Độ ẩm môi trường | 10∼95%RH (Không ngưng tụ) |
| Khả năng chịu rung | 5∼150Hz (Hướng X/Y/Z, gia tốc 1g / biên độ 3.5mm) |
| Cấp độ ô nhiễm | Cấp độ 2 |
| Phương thức làm mát | Làm mát bằng không khí tự nhiên |
| Cấp độ bảo vệ IP | IP20 |
| Chất liệu vỏ | Vật liệu tự dập tắt lửa (Chống cháy) |
4. Kích thước sản phẩm
| Model | W1 | W2 | H1 | H2 | H3 | D1 | D2 | Trọng lượng (Weight) : g |
| HCMX-DA04-D | 15.20 | 13.00 | 106.00 | 100.00 | 35.40 | 81.90 | 74.50 | Khoảng 68 |
| HCMX-DA04S-D |
5. Ứng dụng của module mở rộng ngõ ra analog HCFA
Module Analog Output của HCFA được ứng dụng rộng rãi trong:
- Hệ thống HVAC: Điều khiển van gió, van nước, quạt thông gió và chiller.
- Băng tải: Điều chỉnh tốc độ vận chuyển đồng bộ giữa các công đoạn.
- Máy bơm: Điều tiết lưu lượng, áp suất và bơm định lượng hóa chất.
- Biến tần & Servo: Xuất lệnh điều khiển tốc độ và vị trí động cơ.
- Hệ thống van: Điều khiển độ mở các loại van tuyến tính (van tỷ lệ).
- Máy nén khí: Kiểm soát áp suất đầu ra theo nhu cầu sử dụng.
- …
—————-
