Mô tả

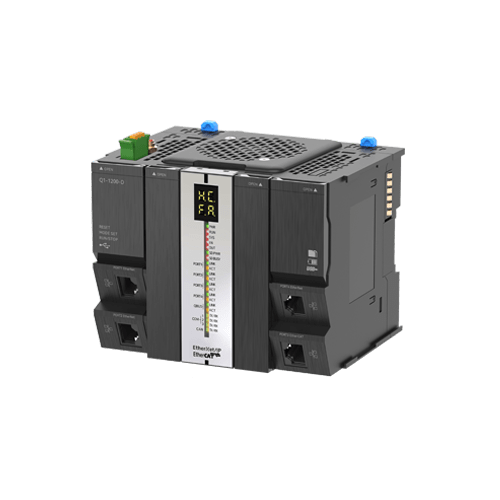

PAC HCQ0 là bộ điều khiển chuyển động dòng bus cơ bản thuộc series Q của HCFA, được thiết kế cho các ứng dụng tự động hóa đơn giản với chi phí tối ưu. Thiết bị hỗ trợ EtherCAT và CANopen, điều khiển tối đa 8 trục với chu kỳ truyền thông từ 1ms, đáp ứng tốt các bài toán điều khiển vị trí và đồng bộ cơ bản. Với thiết kế nhỏ gọn, nguồn DC 24V và tích hợp đa dạng giao tiếp như RS485, RS232, Ethernet, HCQ0 mang lại giải pháp điều khiển ổn định, dễ triển khai cho các hệ thống máy tiêu chuẩn.
1. Mô tả mã sản phẩm
1 – Tên sản phẩm
2 – Dòng sản phẩm
- Q0: Bộ điều khiển chuyển động dòng Bus cơ bản
- Q1: Bộ điều khiển chuyển động dòng Bus tiêu chuẩn
- Q3: Bộ điều khiển chuyển động dòng Bus cao cấp
- Q5: Bộ điều khiển máy thông minh dòng cơ bản
- Q7: Bộ điều khiển máy thông minh dòng tiêu chuẩn
- Q9: Bộ điều khiển máy thông minh dòng cao cấp
3 – Ký hiệu dòng
- Để trống: Dòng tiêu chuẩn
- S: Dòng cơ bản
- P: Dòng tăng cường
4 – Hệ điều hành
- 1: Linux
- 2: Windows 10
- 3: Windows 7
- 4: QNX
5 – Số trục điều khiển chuyển động
- n (0-8): 2 mũ (n + 2) trục có thể điều khiển
6 – Module phần mềm điều khiển
- 0: CODESYS
- 1: HCPACS
- 2: ROBOT
- 3: CNC
- 4: MC
- 9: Không có
7- Module phần mềm chức năng bổ sung
- 0: Phần mềm tiêu chuẩn
- 1: Thị giác máy (Machine Vision)
- 2: Tính toán biên (Edge Computing)
8 – Loại nguồn điện
- D: Nguồn điện một chiều (DC)
- A: Nguồn điện xoay chiều (AC)
2. Thông số kỹ thuật chi tiết của PAC HCQ0
2.1 Thông số môi trường
| Mục | Thông số kỹ thuật |
| Nhiệt độ làm việc | 0~55°C |
| Nhiệt độ lưu kho | -25~75°C (không ngưng tụ) |
| Độ ẩm tương đối | 10%~95% (không ngưng tụ) |
| Độ cao so với mặt nước biển | Tối đa 2,000m |
| Nhiễu điện từ (EMI) | EFT 2KV (Dây nguồn, dây tín hiệu) |
| Rung động | 5~8.4Hz biên độ 3.5mm, 8.4~150Hz gia tốc 9.8m/s² (quét với tốc độ một quãng tám mỗi phút, 10 lần cho mỗi phương X, Y, Z) |
| Va đập | Biên độ ngẫu nhiên 15g, 11ms nửa sóng sin, 3 trục vuông góc nhau |
| Mức độ ô nhiễm | Mức độ II |
| Cấp độ bảo vệ | IP20 |
| Phương thức làm mát | Làm mát bằng không khí tự nhiên |
| Phương thức lắp đặt | Lắp trên đường ray (DIN rail) 35mm |
2.2 Thông số nguồn điện
| Mục | Thông số kỹ thuật |
| Điện áp nguồn | DC24V |
| Phạm vi biến động điện áp | -15%~20% |
| Công suất đầu vào | 36W |
| Ngưỡng điện áp thấp | 19V |
| Điện áp đầu ra | 12V |
| Biến động điện áp | ±5% |
| Công suất đầu ra | 16W |
2.3 Thông số kỹ thuật hiệu năng
| Mục | Thông số kỹ thuật | |
| Lập trình | Tổng dung lượng chương trình | Kích thước 16MBytes |
| Vùng I (%I) | Kích thước 128KBytes | |
| Vùng Q (%Q) | Kích thước 128KBytes | |
| Vùng M (%M) | Kích thước 512KBytes | |
| Vùng nhớ duy trì khi mất điện | 672KBytes | |
| Các biến khác | Không giới hạn | |
| Cấu hình đơn vị | Số lượng mô-đun mở rộng có thể lắp đặt (Mô-đun số / Mô-đun tương tự) | Tính toán dựa trên dòng điện tiêu thụ |
| Công suất cấp nguồn bên ngoài | 12V/16W | |
| EtherCAT | Tiêu chuẩn truyền thông | IEC 61158 Type12 |
| Thông số trạm Master EtherCAT | Class B (Tương thích với gói chức năng điều khiển chuyển động) | |
| Lớp vật lý | 100BASE-TX | |
| Điều chế | Baseband (Dải cơ sở) | |
| Tốc độ truyền tải | 100Mbps (100Base-TX) | |
| Chế độ song công | Toàn song công (Full-duplex) | |
| Topo mạng | Dạng tuyến tính (Line), dạng bus và dạng sao | |
| Phương tiện truyền dẫn | Cáp xoắn đôi Cat 5 hoặc cao hơn (Cáp nối thẳng bọc giáp lưới + lá nhôm) | |
| Khoảng cách truyền tối đa giữa các nút | 100 mét | |
| Dữ liệu quá trình (Process Data) tối đa | Đầu vào: 5,736 byte; Đầu ra: 5,736 byte (Tuy nhiên số lượng khung hình dữ liệu tối đa là 4) | |
| Chu kỳ truyền thông | Tối thiểu 1ms | |
| CANopen Master | Lớp liên kết dữ liệu | CAN2.0A |
| Điện trở đầu cuối | Tích hợp 120Ω, không hỗ trợ ngắt kết nối | |
| Tốc độ Baud hỗ trợ (bps) | 20K, 50K, 100K, 125K, 250K, 500K, 800K và 1M | |
| Topo mạng | Dạng tuyến tính, dạng bus và dạng sao | |
| Phương tiện truyền dẫn | Cáp xoắn đôi bọc giáp Cat 5e | |
| Khoảng cách truyền thông tối đa | 2500 mét (tại tốc độ 20Kbit/s) | |
| Số lượng trạm Slave tối đa | 31 | |
| Chu kỳ truyền thông | Tối thiểu 1ms | |
| Cổng nối tiếp (Serial) | Lớp vật lý (COM1 / COM2 / COM3) | COM1: RS485; COM2: RS485 (Chỉ hỗ trợ trạm Master); COM3: RS232 |
| Điện trở đầu cuối | COM1: Tích hợp 120Ω, hỗ trợ chuyển đổi bằng công tắc gạt; COM2: Tích hợp 120Ω, không hỗ trợ ngắt kết nối | |
| Tốc độ Baud (bps) | 4800 ~ 115200 | |
| Khoảng cách truyền thông tối đa | COM1, COM2: 500 mét; COM3: 15 mét | |
| Số lượng trạm Slave tối đa | COM1, COM2: 31 trạm; COM3: 1 trạm | |
| Phương tiện truyền dẫn | Cáp xoắn đôi bọc giáp Cat 5e | |
| Thông số Ethernet | Tốc độ truyền dữ liệu | 100/10Mbps |
| Chế độ truyền thông | Toàn song công / Bán song công | |
| Giao diện | Đầu nối RJ45 | |
| Chức năng | Truyền thông, cập nhật firmware, v.v. | |
| Giao thức hỗ trợ | Giao thức giám sát tải xuống; Modbus TCP/IP server và client; EtherNet/IP Scanner và Adapter | |
| Phương tiện truyền dẫn | Cáp xoắn đôi bọc giáp Cat 5e | |
3. Kích thước sản phẩm
4. Ứng dụng nổi bật của PAC HCQ0
PAC HCQ0 phù hợp với các ứng dụng tự động hóa cơ bản, không yêu cầu xử lý quá phức tạp nhưng vẫn cần độ ổn định và chính xác:
- Máy đóng gói đơn giản, máy dán tem, máy chiết rót quy mô nhỏ
- Hệ thống băng tải, điều khiển motor, đồng bộ cơ bản
- Máy cắt, máy đột, máy gia công đơn giản
- Ứng dụng điều khiển vị trí, tốc độ trong dây chuyền sản xuất nhỏ
- Các hệ thống nâng cấp từ PLC truyền thống sang điều khiển chuyển động EtherCAT
—————-
