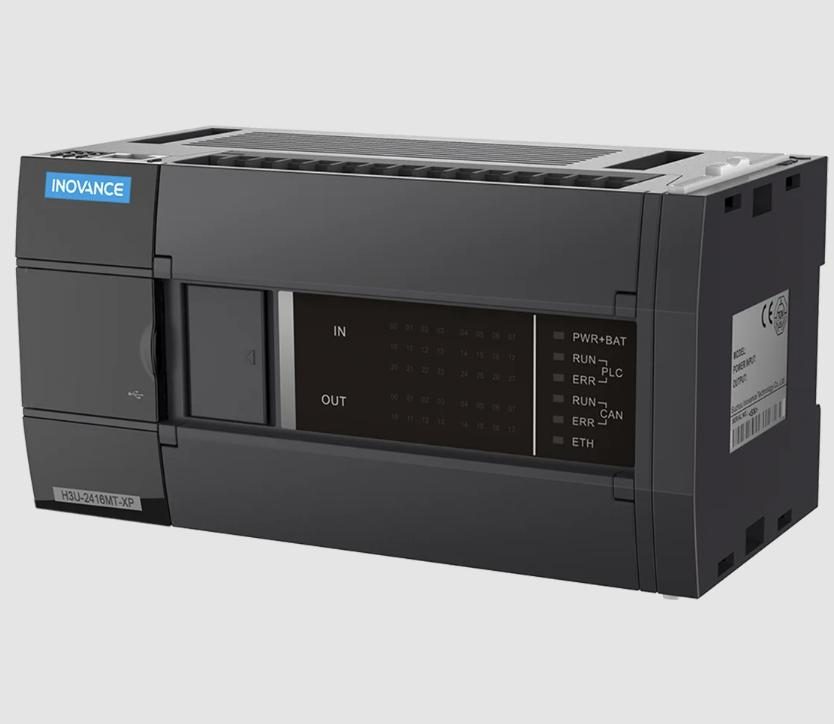

1. Tổng quan bộ lập trình PLC Inovance H3U
PLC Inovance H3U là dòng bộ điều khiển lập trình hiệu năng cao thuộc thế hệ thứ ba của Inovance, được phát triển nhằm đáp ứng các yêu cầu điều khiển máy móc công nghiệp ngày càng phức tạp. Khác với các dòng PLC cơ bản chỉ tập trung vào xử lý logic ON/OFF, PLC H3U được thiết kế theo kiến trúc điều khiển hiện đại, tích hợp khả năng xử lý tốc độ cao, truyền thông linh hoạt và hỗ trợ điều khiển chuyển động, phù hợp cho nhiều hệ thống tự động hóa như máy đóng gói, băng tải, máy cắt, máy dán nhãn, hệ thống cấp phôi, điều khiển servo/step và biến tần.
Điểm đáng chú ý của bộ lập trình PLC Inovance H3U nằm ở sự cân bằng giữa hiệu năng, độ ổn định và khả năng mở rộng. Nhờ được tối ưu về phần cứng, thuật toán xử lý và quy trình kiểm thử phần mềm nghiêm ngặt, PLC H3U có thể vận hành ổn định trong môi trường công nghiệp, nơi hệ thống thường phải chạy liên tục với yêu cầu cao về độ chính xác và độ tin cậy.
2. Thông số kỹ thuật PLC H3U Inovance
Dưới đây là bảng thông số chi tiết của dòng PLC H3U:
| Hạng mục | Thông số |
| Dung lượng chương trình | 64K |
| Tốc độ lệnh cơ bản | 100 ns |
| Ngõ vào tốc độ cao | 200 kHz, 8 kênh |
| Ngõ ra tốc độ cao | 200 kHz, 5 kênh |
| Dung lượng lưu trữ khi mất điện | 40K word |
| Nội suy | Nội suy 2 trục: cung tròn, đường thẳng |
| Cam điện tử | Không |
| Truyền thông | RS485 x 1, RS422 x 1, USB, Ethernet, CAN |
| Module mở rộng | Module mở rộng cục bộ AM600, module từ xa CANLink dòng H2U, module từ xa CANopen của AM600 |
| Model | Dung lượng chương trình | Dung lượng dữ liệu | Ngõ vào tốc độ cao | Ngõ ra tốc độ cao | Ethernet | CANLink/CANopen | Thời gian hệ thống | Kiểu terminal | Mở rộng cục bộ |
| H3U-XP | 64K | 48K | 8 × 200 kHz | 5 × 200 kHz | Hỗ trợ | Hỗ trợ | Hỗ trợ | Có thể tháo rời | Hỗ trợ |
3. Tổng hợp các model phổ biến của bộ lập trình PLC H3U
PLC Inovance H3U có các model sau:
| Mã | Model sản phẩm | Mô tả | Chứng nhận |
| 0144021 | H3U-1616T-XP | PLC cỡ nhỏ H3U-1616T-XP, 32 điểm, ngõ ra transistor, module chính đa dụng H3U | CE |
| 0144022 | H3U-1616MR-XP | PLC cỡ nhỏ H3U-1616MR-XP, 32 điểm, ngõ ra relay, module chính đa dụng H3U | CE |
| 0144048 | H3U-2416T-XP | PLC cỡ nhỏ H3U-2416T-XP, 40 điểm, ngõ ra transistor, module chính đa dụng H3U | / |
| 0144049 | H3U-2416MR-XP | PLC cỡ nhỏ H3U-2416MR-XP, 40 điểm, ngõ ra relay, module chính đa dụng H3U | / |
| 0144055 | H3U-3624MT | PLC cỡ nhỏ H3U-3624MT, 60 điểm, ngõ ra transistor, module chính đa dụng H3U | / |
| 0144232 | H3U-3624T-6P | PLC cỡ nhỏ H3U-3624T-6P, 60 điểm, ngõ ra transistor, module chính đa dụng H3U, loại ngõ ra 6 xung | / |
| 0144054 | H3U-3624MR | PLC cỡ nhỏ H3U-3624MR, 60 điểm, ngõ ra relay, module chính đa dụng H3U | / |
| 0144015 | H3U-3232MT | PLC cỡ nhỏ H3U-3232MT, 64 điểm, ngõ ra transistor, module chính đa dụng H3U | CE |
| 0144020 | H3U-3232MR | PLC cỡ nhỏ H3U-3232MR, 64 điểm, ngõ ra relay, module chính đa dụng H3U | CE |
4. Ưu điểm nổi bật bộ lập trình PLC H3U
Bộ lập trình PLC H3U của thương hiệu Inovance sở hữu hiệu năng xử lý nhanh, khả năng truyền thông đa dạng và hỗ trợ điều khiển chuyển động linh hoạt. Với các thông số nổi bật như 64K steps, 100 ns/lệnh, ngõ vào/ra xung tốc độ cao 200 kHz, Ethernet Modbus-TCP, CANopen và CANlink, PLC H3U là lựa chọn phù hợp cho nhiều hệ thống tự động hóa như máy đóng gói, băng tải, máy dán nhãn, máy cắt và điều khiển servo/step.
- Xử lý nhanh, phù hợp máy có chu kỳ vận hành liên tục: PLC H3U sở hữu tốc độ lệnh cơ bản khoảng 100 ns/lệnh, tốc độ quét tổng thể nhanh hơn đáng kể so với thế hệ H2U-XP. Nhờ đó, bộ lập trình PLC H3U đáp ứng tốt các bài toán điều khiển logic, liên động cảm biến, đếm sản phẩm, xử lý tín hiệu trên băng tải, máy đóng gói, máy dán nhãn hoặc máy cấp phôi.
- Hỗ trợ điều khiển chuyển động mạnh mẽ: Dòng PLC H3U cung cấp 8 kênh đầu vào xung tốc độ cao 200 kHz và 5 kênh đầu ra xung tốc độ cao 200 kHz, phù hợp cho ứng dụng điều khiển servo, step motor, encoder và định vị. Ngoài ra, PLC còn hỗ trợ tăng/giảm tốc theo đường cong chữ S, nội suy tuyến tính và nội suy cung tròn 2 trục.
- Truyền thông công nghiệp đa dạng: PLC H3U tích hợp nhiều chuẩn kết nối như COM0, COM1, USB, Ethernet Modbus-TCP, CANopen và CANlink. Điều này giúp kỹ sư dễ dàng kết nối PLC với HMI, biến tần, servo drive, module I/O mở rộng hoặc hệ thống giám sát trong dây chuyền tự động hóa.
- Dung lượng chương trình lớn, lưu trữ ổn định: Với 64K steps lưu trên Flash, PLC Inovance H3U không cần pin dự phòng cho chương trình. Bộ nhớ lưu khi mất điện gồm 32K word cho vùng R và 8K word cho vùng D, giúp dữ liệu vận hành được giữ lại an toàn hơn.
- Mở rộng linh hoạt, dễ bảo trì: PLC H3U hỗ trợ tối đa 8 module mở rộng GL10, 8 đầu vào ngắt ngoài và hơn 120 lệnh mới như xử lý số thực, chuỗi, ma trận, khối dữ liệu và lệnh định vị. Đèn LED xanh sáng rõ cũng giúp kỹ thuật viên kiểm tra trạng thái nhanh khi lắp đặt hoặc bảo trì.
5. Ứng dụng chính của PLC H3U
- Máy đóng gói tự động: PLC H3U phù hợp cho các máy đóng gói cần xử lý nhanh nhiều tín hiệu như cảm biến sản phẩm, dao cắt, motor kéo màng, xi lanh và bộ đếm. Với dung lượng chương trình 64K steps và tốc độ xử lý cao, bộ lập trình PLC H3U giúp chu trình đóng gói vận hành ổn định, hạn chế trễ tín hiệu trong quá trình chạy liên tục.
- Hệ thống băng tải và phân loại sản phẩm: Trong dây chuyền sản xuất, PLC H3U có thể điều khiển nhiều băng tải, cảm biến quang, cơ cấu gạt, biến tần và HMI. Các chuẩn truyền thông như Ethernet Modbus-TCP, RS485 Modbus-RTU hỗ trợ giám sát tốc độ, trạng thái vận hành và cảnh báo lỗi dễ dàng hơn.
- Máy dán nhãn, máy cắt theo chiều dài: Nhờ đầu vào xung tốc độ cao 200 kHz và khả năng phát xung tốc độ cao, PLC H3U đáp ứng tốt các ứng dụng cần đọc encoder, xác định vị trí vật liệu và điều khiển dao cắt hoặc đầu dán nhãn chính xác.
- Điều khiển servo và step motor: Với khả năng hỗ trợ điều khiển chuyển động, tăng/giảm tốc theo đường cong chữ S, nội suy tuyến tính và nội suy cung tròn 2 trục, PLC H3U là lựa chọn phù hợp cho máy cấp phôi, máy định vị, cơ cấu gắp đặt hoặc cụm chuyển động nhiều trục.
—————-
