Trong một hệ thống tự động hóa, PLC và HMI đảm nhiệm hai chức năng khác nhau nhưng phối hợp chặt chẽ với nhau. PLC thực hiện chương trình điều khiển và xử lý tín hiệu từ máy móc, thiết bị, trong khi HMI cung cấp giao diện để người vận hành theo dõi trạng thái, cài đặt thông số và thao tác với hệ thống.
Tùy yêu cầu của máy và hệ thống, có thể sử dụng thiết bị HMI tích hợp chức năng PLC/controller hoặc cấu hình HMI và PLC thành hai thiết bị độc lập. Hai cách bố trí này tạo ra sự khác biệt về phần cứng, không gian lắp đặt, chi phí, khả năng mở rộng cũng như việc bảo trì và thay thế thiết bị.
Vậy nên dùng HMI tích hợp PLC hay HMI rời? Hãy cùng Kỹ Thuật Vô Cực đi tìm câu trả lời trong bài viết dưới đây.

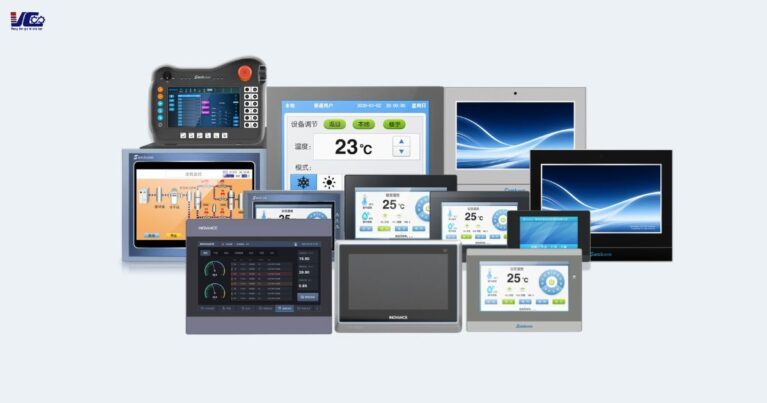

1. So sánh HMI tích hợp PLC và HMI rời kết nối PLC
- HMI tích hợp PLC: kết hợp chức năng giao diện vận hành và bộ điều khiển trong cùng một phần cứng.
- HMI rời kết nối PLC: HMI đảm nhiệm giao diện người máy, còn PLC thực hiện xử lý điều khiển. Hai thiết bị trao đổi dữ liệu thông qua các cổng kiết nối như RS485, Ethernet hoặc giao thức truyền thông được hỗ trợ. Cách bố trí này cho phép người dùng lựa chọn HMI và PLC độc lập theo yêu cầu của hệ thống.
1.1. Bảng so sánh HMI tích hợp PLC và HMI rời:
| Tiêu chí | HMI tích hợp PLC | HMI + PLC |
| Cấu trúc | HMI và PLC trong cùng thiết bị | HMI và PLC là hai thiết bị |
| Không gian tủ điện | Gọn hơn | Cần không gian cho cả HMI và PLC |
| Dây đấu nối | Có thể giảm số lượng dây giữa HMI và PLC | Cần kết nối truyền thông giữa HMI và PLC |
| Chi phí | Có thể tối ưu với máy nhỏ, yêu cầu vừa phải | Có thể cao hơn do sử dụng hai thiết bị |
| Lựa chọn thiết bị | Phụ thuộc model tích hợp | Linh hoạt chọn HMI và PLC riêng |
| Khả năng mở rộng | Phụ thuộc khả năng mở rộng của thiết bị | Linh hoạt hơn |
| I/O | Phụ thuộc số lượng I/O tích hợp/mở rộng | Có thể lựa chọn PLC và module I/O theo nhu cầu |
| Bảo trì | Một thiết bị đảm nhiệm nhiều chức năng | Có thể xử lý HMI và PLC độc lập |
| Hệ thống phức tạp | Cần kiểm tra kỹ giới hạn của model | Phù hợp hơn với hệ thống có nhiều yêu cầu |
| Ứng dụng | Máy đơn, máy nhỏ và hệ thống vừa | Máy, dây chuyền và hệ thống cần mở rộng |

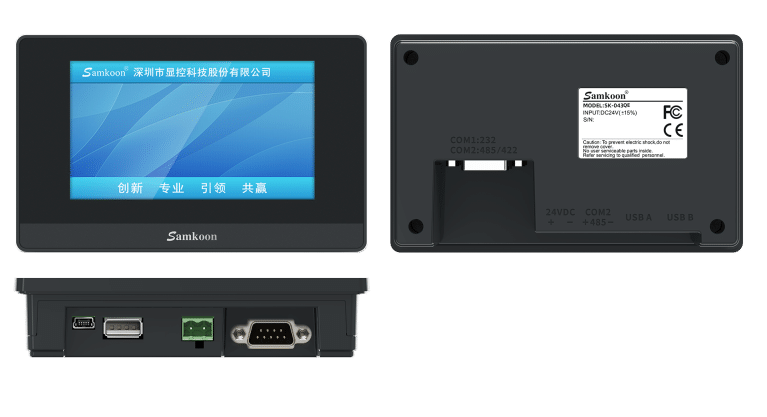

1.2. Ưu và nhược điểm của HMI tích hợp PLC
Ưu điểm
- Tiết kiệm không gian tủ điện: Hai chức năng được tích hợp trong cùng một thiết bị nên không cần bố trí riêng một PLC và một HMI. Đây là lợi thế với các hệ thống có kích thước tủ điện nhỏ.
- Giảm số lượng thiết bị và kết nối: Khi HMI và PLC được tích hợp, có thể giảm bớt một số kết nối phần cứng (dây cáp) giữa hai thiết bị độc lập. Việc giảm số lượng thiết bị trong tủ giúp kỹ sư có thêm không gian để bố trí nguồn, relay, contactor, biến tần, terminal và các thiết bị điện khác.
- Có thể tối ưu chi phí cho máy quy mô nhỏ: Đối với những ứng dụng không yêu cầu quá nhiều I/O hoặc chức năng điều khiển phức tạp, một thiết bị tích hợp có thể là phương án hợp lý thay vì đầu tư HMI và PLC riêng.
Nhược điểm
-
- Giới hạn hơn khi hệ thống phát triển: Nếu sau này máy cần bổ sung nhiều I/O, module analog, truyền thông hoặc các chức năng điều khiển mới, cần xem thiết bị tích hợp có đáp ứng được hay không.
- Ảnh hưởng đến phương án thay thế: Khi một thiết bị tích hợp gặp sự cố, cả chức năng HMI và PLC đều có thể bị ảnh hưởng. Việc thay thế cần lựa chọn thiết bị tương thích với cả hai chức năng.
- Không phải lựa chọn tối ưu cho mọi hệ thống lớn: Với các dây chuyền có nhiều trạm, nhiều PLC, nhiều thiết bị truyền thông hoặc yêu cầu điều khiển phức tạp, cấu trúc HMI và PLC độc lập thường mang lại nhiều lựa chọn hơn trong thiết kế.

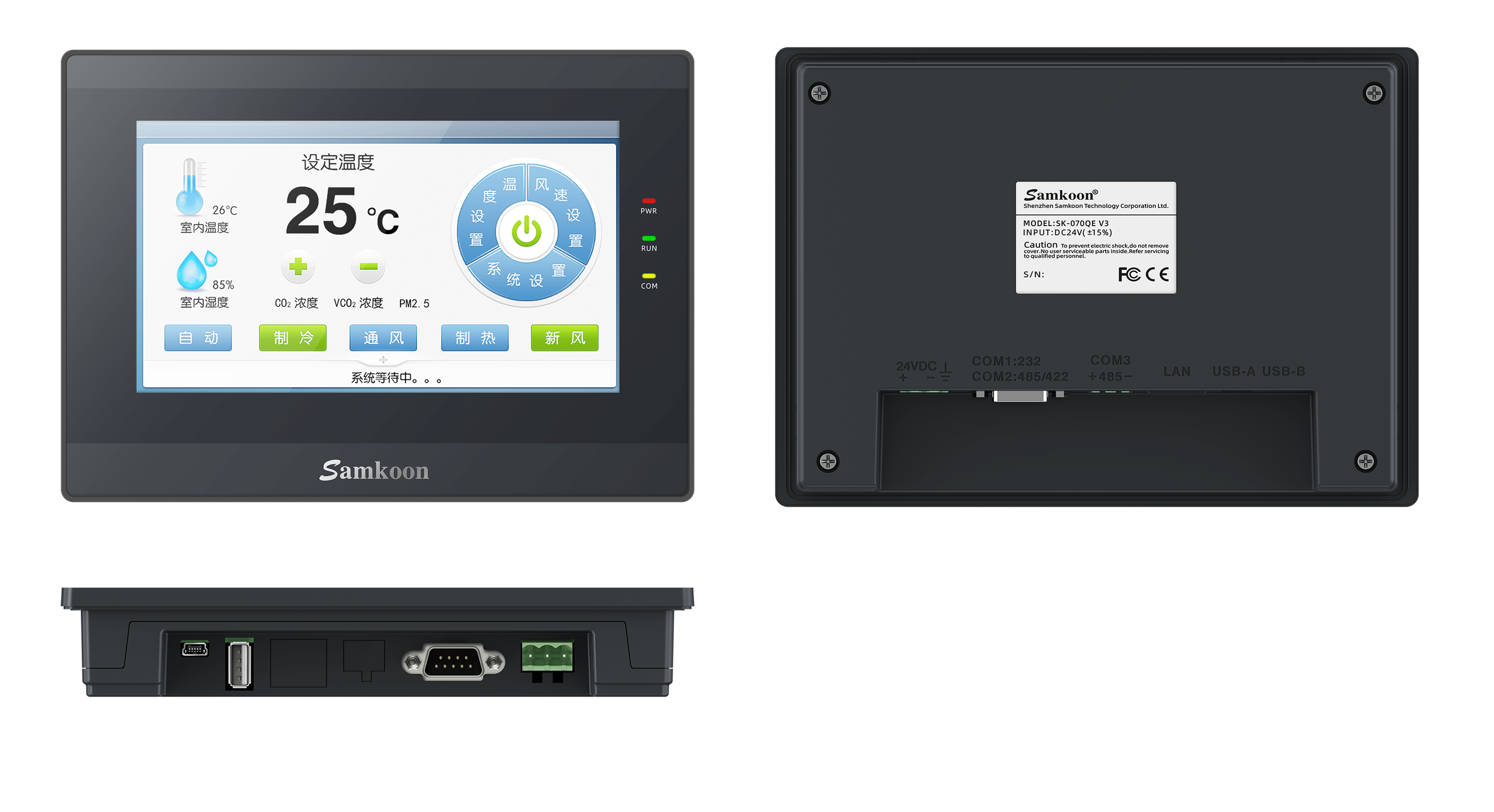

1.3. Ưu và nhược điểm của HMI rời kết nối PLC
Ưu điểm
- Linh hoạt khi lựa chọn thiết bị: HMI và PLC được lựa chọn độc lập dựa trên yêu cầu của từng hệ thống. Người thiết kế có thể cân đối giữa hiệu năng PLC, kích thước HMI, giao thức truyền thông, số lượng I/O và khả năng mở rộng theo yêu cầu thực tế.
- Dễ mở rộng hệ thống: Khi cần bổ sung I/O hoặc chức năng điều khiển, có thể mở rộng PLC bằng các module phù hợp nếu bộ điều khiển hỗ trợ. Đây là một ưu điểm quan trọng với những hệ thống có khả năng phát triển trong tương lai.
- Phù hợp với hệ thống điều khiển phức tạp: Các dây chuyền có nhiều thiết bị, nhiều tín hiệu và yêu cầu điều khiển đa dạng thường cần một PLC có cấu hình phù hợp. Khi đó, HMI có thể được lựa chọn riêng để đáp ứng yêu cầu giao diện vận hành.
- Dễ thay thế từng thiết bị: HMI và PLC hoạt động như hai thành phần riêng biệt. Trong một số trường hợp, kỹ thuật viên có thể thay thế hoặc nâng cấp một thiết bị mà không cần thay đổi toàn bộ cấu trúc phần cứng.
Nhược điểm
-
- Cần nhiều không gian tủ điện hơn: HMI và PLC là hai thiết bị riêng nên cần bố trí vị trí lắp đặt cho từng thiết bị.
- Phải thiết lập truyền thông giữa HMI và PLC: Hai thiết bị cần được cấu hình đúng về cổng giao tiếp, giao thức, địa chỉ và các thông số liên quan.
- Có thể phát sinh thêm chi phí: Ngoài chi phí của HMI và PLC, hệ thống còn có thể cần thêm module mở rộng, dây truyền thông và các phụ kiện liên quan.

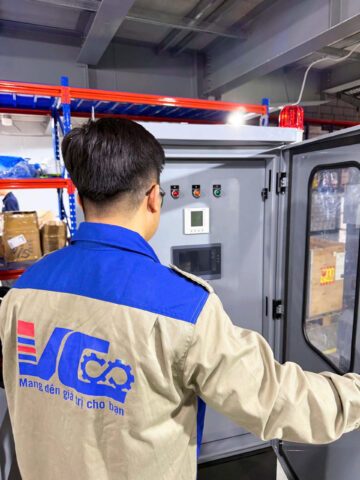

2. Nên dùng HMI tích hợp PLC hay HMI rời?
Nên chọn HMI tích hợp PLC khi nào?
HMI tích hợp PLC có thể phù hợp nếu hệ thống có các đặc điểm:
- Không gian tủ điện hạn chế.
- Muốn giảm số lượng thiết bị trong tủ.
- Yêu cầu điều khiển không quá phức tạp.
- Không dự kiến mở rộng nhiều trong tương lai.
- Muốn tối ưu cấu hình phần cứng cho một máy độc lập.
Ví dụ, với một máy tự động có các chức năng Start/Stop, điều khiển động cơ, đọc cảm biến, cài đặt tốc độ, hiển thị trạng thái và cảnh báo, HMI tích hợp PLC có thể đáp ứng nếu model được lựa chọn có đủ I/O và chức năng cần thiết.
Nên chọn HMI rời kết nối PLC khi nào?
HMI và PLC riêng biệt sẽ phù hợp hơn khi:
- Máy có nhiều I/O.
- Có nhiều module mở rộng.
- Chương trình điều khiển phức tạp.
- Hệ thống có nhiều thiết bị cần giao tiếp.
- Dự kiến mở rộng máy hoặc dây chuyền.
- Cần lựa chọn PLC theo yêu cầu xử lý riêng.
- Cần khả năng nâng cấp HMI và PLC độc lập.
Ví dụ, một dây chuyền có nhiều động cơ, biến tần, servo, cảm biến, module analog và nhiều khu vực điều khiển có thể cần cấu hình PLC riêng với khả năng mở rộng phù hợp, trong khi HMI được lựa chọn riêng cho nhu cầu giám sát và vận hành.
Bảng chọn nhanh:
| Nhu cầu thực tế | Cấu hình có thể cân nhắc |
| Tủ điện cần tối ưu không gian | HMI tích hợp PLC |
| Số lượng I/O vừa phải | HMI tích hợp PLC |
| Muốn giảm số lượng thiết bị | HMI tích hợp PLC |
| Nhiều I/O | HMI rời + PLC |
| Điều khiển phức tạp | HMI rời + PLC |
| Cần mở rộng module | HMI rời + PLC |
| Nhiều thiết bị cần giao tiếp | HMI rời + PLC |
| Dự kiến nâng cấp hệ thống | HMI rời + PLC |
| Cần thay thế HMI và PLC độc lập | HMI rời + PLC |
Lưu ý: Bảng trên chỉ mang tính tham khảo. Trước khi chọn model cụ thể, cần kiểm tra số lượng I/O, loại tín hiệu, tốc độ xử lý, khả năng phát xung, giao thức truyền thông, module mở rộng và yêu cầu điều khiển của máy.
3. Các tiêu chí cần kiểm tra trước khi chọn HMI tích hợp PLC
Trước khi lựa chọn HMI tích hợp PLC, cần kiểm tra các tiêu chí chính sau:
- Khả năng tương thích: Hỗ trợ PLC, giao thức truyền thông và cổng kết nối phù hợp.
- Kích thước màn hình: Lựa chọn theo nhu cầu hiển thị, thao tác và không gian lắp đặt.
- Tính năng: Xác định các chức năng cần sử dụng như giám sát, cảnh báo, điều khiển từ xa…
- Môi trường lắp đặt: Kiểm tra cấp bảo vệ IP, nhiệt độ, độ ẩm, bụi và rung động.
- Phần mềm lập trình: Ưu tiên HMI có phần mềm dễ sử dụng, hỗ trợ cấu hình và bảo trì thuận tiện.
- Khả năng mở rộng: Xem xét số lượng thiết bị có thể kết nối và khả năng mở rộng hệ thống trong tương lai.
- Chi phí: Cân đối giá HMI với tính năng, cấu hình và yêu cầu thực tế của hệ thống.
4. Đơn vị phân phối HMI, PLC và HMI tích hợp PLC uy tín hiện nay
Công ty TNHH Kỹ Thuật Vô Cực cung cấp thiết bị và giải pháp tự động hóa, trong đó có HMI, PLC và HMI tích hợp PLC từ nhiều thương hiệu uy tín. Bên cạnh sản phẩm, Vô Cực chú trọng hỗ trợ kỹ thuật để khách hàng lựa chọn và triển khai thiết bị phù hợp với yêu cầu thực tế của máy, tủ điện và dây chuyền.
Một số dòng sản phẩm khách hàng có thể tham khảo:
Lợi thế khi lựa chọn Kỹ Thuật Vô Cực
- Hàng chính hãng: Sản phẩm được cung cấp từ các thương hiệu và nguồn hàng rõ ràng, đảm bảo nguồn gốc để khách hàng an tâm trong quá trình sử dụng.
- Kho hàng sẵn: Vô Cực duy trì lượng hàng hóa tại kho, hỗ trợ đáp ứng nhanh nhu cầu mua thiết bị và triển khai dự án, hạn chế thời gian chờ hàng.
- Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ thuật hỗ trợ tư vấn lựa chọn thiết bị, cấu hình hệ thống, cài đặt và xử lý các vấn đề phát sinh trong quá trình vận hành.
- Chế độ bảo hành dài hạn: lên tới 36 tháng tùy sản phẩm
Kết luận: HMI tích hợp PLC hay HMI rời – đâu là lựa chọn phù hợp?
Việc lựa chọn HMI tích hợp PLC hay HMI rời cần xuất phát từ quy mô và yêu cầu điều khiển của từng hệ thống. Đánh giá đúng nhu cầu ngay từ đầu sẽ giúp tối ưu thiết kế, chi phí và quá trình vận hành sau này.
Bạn đang cần chọn HMI, PLC hoặc HMI tích hợp PLC cho máy? Liên hệ Kỹ Thuật Vô Cực để được tư vấn cấu hình phù hợp!
