Trong quá trình vận hành hệ thống , việc phải trực tiếp đứng giám sát hệ thống để theo dõi trạng thái thiết bị hoặc điều chỉnh thông số trên HMI đôi khi gây mất thời gian, đặc biệt với các hệ thống cần giám sát liên tục.
Với VNC hoặc nền tảng IoT/IIoT, người vận hành có thể kết nối màn hình HMI với điện thoại để theo dõi giao diện, kiểm tra trạng thái hệ thống và thực hiện một số thao tác điều khiển từ xa. Tùy vào dòng HMI và hệ thống mạng, có thể sử dụng kết nối nội bộ hoặc truy cập thông qua Internet.
1.Giám sát HMI từ xa mang lại lợi ích gì?
Kết nối HMI với điện thoại giúp người vận hành thuận tiện hơn trong quá trình quản lý hệ thống:
- Theo dõi trạng thái máy móc mà không cần đứng trực tiếp tại tủ điện, giảm thời gian di chuyển và phù hợp với các hệ thống cần giám sát liên tục.
- Kiểm tra nhanh thông số, cảnh báo và tình trạng hoạt động của hệ thống.
- Hỗ trợ điều chỉnh một số thông số hoặc thao tác điều khiển từ xa.
- Hỗ trợ kỹ thuật từ xa khi hệ thống gặp sự cố.
Tùy theo thiết bị, người dùng có thể lựa chọn VNC để truy cập trực tiếp giao diện HMI hoặc sử dụng IoT/IIoT để kết nối thiết bị thông qua nền tảng đám mây.
2. Hướng dẫn cài đặt giám sát HMI từ xa qua VNC

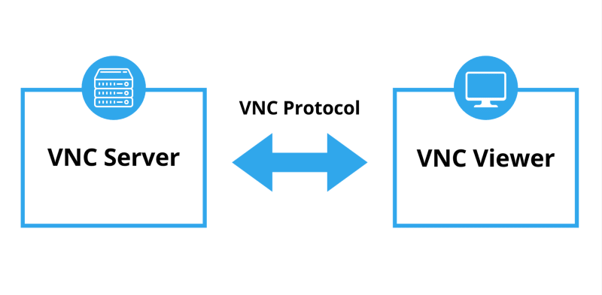

VNC cho phép thiết bị Client như điện thoại hoặc máy tính truy cập giao diện của HMI từ xa. Tùy cấu hình và quyền được cấp, người dùng có thể theo dõi hoặc thực hiện một số thao tác trên giao diện HMI.
Bước 1: Cấu hình trên HMI (VNC Server)
- Vào phần cài đặt (System Setting) trên phần mềm lập trình HMI (Samkoon…).
- Bật tính năng VNC Server hoặc VNC Enable.
- Đặt mật khẩu (Password) bảo vệ và ghi lại địa chỉ IP của HMI cùng số Port (thường là Port 5900 hoặc giá trị do nhà sản xuất quy định).
Bước 2: Cài đặt trên điện thoại (VNC Viewer)
- Tải ứng dụng VNC Viewer trên App Store (iOS) hoặc Google Play (Android).
- Nhập địa chỉ IP của HMI và Port vào ứng dụng.
- Nhập mật khẩu đã thiết lập ở HMI để kết nối.
Bước 3: Kết nối mạng từ xa
- Trong mạng nội bộ (LAN/Wi-Fi): Điện thoại bắt chung mạng Wi-Fi với HMI.
- Từ xa qua Internet: Có thể truy cập HMI từ bên ngoài hệ thống thông qua NAT/Port Forwarding trên Router để chuyển tiếp kết nối từ Internet đến thiết bị trong mạng nội bộ. Cách này thường yêu cầu cấu hình Router và địa chỉ IP WAN có thể truy cập từ bên ngoài; nếu IP WAN thay đổi, có thể cần sử dụng DDNS hoặc giải pháp tương ứng.
Tham khảo video Hướng dẫn chức năng VNC trên HMI Samkoon
3. Hướng dẫn cài đặt giám sát và điều khiển HMI qua nền tảng IoT / IIoT
Cách thiết lập IoT/IIoT phụ thuộc vào nền tảng và model HMI. Các bước dưới đây mô tả quy trình tổng quát; khi triển khai cần đối chiếu tài liệu của đúng thiết bị.
Bước 1: Đăng ký tài khoản IoT Cloud
- Đăng ký tài khoản trên nền tảng đám mây do hãng HMI cung cấp
Bước 2: Kết nối HMI với Internet
- Cắm dây mạng Internet hoặc kết nối module Wi-Fi/4G cho HMI.
- Khai báo mã thiết bị (Serial Number / Device ID) lên phần mềm quản lý của hãng.
Bước 3: Sử dụng trên điện thoại
- Tải ứng dụng chuyên dụng của hãng HMI về điện thoại (Android/iOS).
- Đăng nhập tài khoản, thêm thiết bị và bắt đầu giám sát, thay đổi thông số hoặc bật/tắt hệ thống.
Tham khảo video Hướng dẫn chức năng IOT HMI Samkoon
Lưu ý: VNC và IoT/IIoT không hoàn toàn giống nhau. VNC thường cho phép truy cập trực tiếp giao diện HMI, trong khi nền tảng IoT có thể tập trung vào thu thập dữ liệu, Dashboard, Alarm, lịch sử hoặc quản lý nhiều thiết bị. Khả năng hiển thị nguyên giao diện HMI hay điều khiển từ xa phụ thuộc từng nền tảng.
4. VNC và IoT khác nhau như thế nào khi giám sát HMI từ xa?
VNC và IoT đều có thể được sử dụng để hỗ trợ giám sát HMI từ xa, tuy nhiên hai giải pháp hoạt động theo những cách khác nhau và phù hợp với các nhu cầu sử dụng khác nhau.
VNC (Virtual Network Computing) tập trung vào việc truy cập trực tiếp vào giao diện HMI thông qua mạng. Khi kết nối VNC thành công, người dùng có thể xem giao diện đang hiển thị trên HMI và thực hiện các thao tác gần giống như đang đứng trực tiếp trước màn hình. Vì vậy, VNC phù hợp với các trường hợp cần kiểm tra trạng thái máy, thao tác vận hành, hỗ trợ kỹ thuật hoặc xử lý sự cố từ xa.
Ví dụ, khi máy đang hoạt động tại nhà xưởng nhưng kỹ thuật viên không có mặt tại vị trí lắp đặt, có thể sử dụng VNC để truy cập vào HMI, kiểm tra cảnh báo, thay đổi một số thông số hoặc thao tác trên giao diện nếu hệ thống cho phép. Giải pháp này đặc biệt hữu ích khi mục tiêu chính là điều khiển và hỗ trợ vận hành trực tiếp.
Trong khi đó, IoT/IIoT không tập trung vào việc điều khiển giao diện HMI mà hướng đến kết nối thiết bị, thu thập dữ liệu và đưa dữ liệu lên nền tảng quản lý. Thông qua IoT, các thông tin như trạng thái máy, sản lượng, nhiệt độ, áp suất, thời gian hoạt động hoặc cảnh báo có thể được thu thập và truyền về hệ thống giám sát để theo dõi từ xa.
Do đó, IoT/IIoT phù hợp hơn với các hệ thống cần giám sát dữ liệu liên tục, lưu trữ lịch sử, phân tích hoạt động hoặc quản lý nhiều thiết bị tại nhiều vị trí. Chẳng hạn, một doanh nghiệp có nhiều máy móc được lắp đặt tại các dây chuyền khác nhau có thể kết nối dữ liệu của các thiết bị về một nền tảng chung để theo dõi tình trạng vận hành mà không cần truy cập trực tiếp từng HMI.
Có thể hiểu đơn giản:
- VNC: Truy cập vào màn hình HMI → xem giao diện → thao tác trực tiếp.
- IoT/IIoT: Kết nối dữ liệu thiết bị → truyền về nền tảng → giám sát, lưu trữ và phân tích.
- VNC: Phù hợp với hỗ trợ kỹ thuật, xử lý sự cố và vận hành từ xa.
- IoT/IIoT: Phù hợp với giám sát tập trung, quản lý nhiều thiết bị và phân tích dữ liệu sản xuất.
Hai giải pháp cũng có thể được sử dụng kết hợp trong cùng một hệ thống. IoT có thể đảm nhiệm việc thu thập và quản lý dữ liệu máy móc, trong khi VNC được sử dụng khi kỹ thuật viên cần truy cập trực tiếp vào giao diện HMI để kiểm tra hoặc thao tác. Cách kết hợp này giúp vừa theo dõi được tình trạng thiết bị, vừa có phương án hỗ trợ vận hành từ xa khi cần thiết.
→ Tham khảo một số màn hình HMI tích hợp IoT tại đây.
Khi lựa chọn giữa VNC và IoT/IIoT, không nên chỉ dựa vào nhu cầu truy cập từ xa mà cần xem xét model HMI, khả năng hỗ trợ VNC hoặc IoT, giao thức truyền thông, hạ tầng mạng, yêu cầu bảo mật và mục đích sử dụng thực tế. Nếu chỉ cần truy cập và thao tác trên giao diện HMI từ xa, VNC có thể là giải pháp phù hợp. Ngược lại, nếu hệ thống cần thu thập dữ liệu từ nhiều thiết bị, giám sát tập trung và quản lý thông qua nền tảng mạng hoặc đám mây, IoT/IIoT sẽ phù hợp hơn.
5. Một số lưu ý khi điều khiển HMI từ xa
Khi thiết lập kết nối HMI qua Internet, cần chú ý đến vấn đề bảo mật để hạn chế nguy cơ truy cập trái phép.
- Thiết lập mật khẩu đủ mạnh cho tài khoản và thiết bị.
- Không nên chia sẻ thông tin đăng nhập hoặc địa chỉ kết nối cho người không có quyền truy cập.
- Ưu tiên sử dụng VPN hoặc nền tảng IoT chính thức của nhà sản xuất khi phù hợp.
- Kiểm tra quyền truy cập trước khi cho phép điều khiển máy từ xa.
- Với các thao tác có thể ảnh hưởng đến máy móc, nên kiểm tra trạng thái thiết bị trước khi thực hiện.
Nếu HMI không hỗ trợ sẵn VNC hoặc IoT, cần kiểm tra model thiết bị và giải pháp kết nối tương thích trước khi triển khai để đảm bảo hệ thống hoạt động ổn định và an toàn.
6. Kết luận
Giám sát và điều khiển màn hình HMI từ xa qua điện thoại bằng VNC/IoT giúp người vận hành thuận tiện hơn trong việc theo dõi và quản lý hệ thống máy móc. Tùy vào dòng HMI, người dùng có thể lựa chọn kết nối VNC trong mạng nội bộ hoặc sử dụng nền tảng IoT/IIoT để truy cập từ xa qua Internet.
