Màn hình cảm ứng HMI là gì? Khác gì màn hình cảm ứng thông thường?

Trong các hệ thống tự động hóa hiện đại, màn hình cảm ứng HMI là thiết bị quen thuộc, giúp người vận hành dễ dàng theo dõi trạng thái máy, cài đặt thông số và thực hiện các thao tác điều khiển trên một giao diện trực quan.

Vậy màn hình cảm ứng HMI là gì? Có gì khác so với màn hình cảm ứng thông thường? Hãy cùng Kỹ Thuật Vô Cực tìm hiểu chi tiết trong bài viết dưới đây.

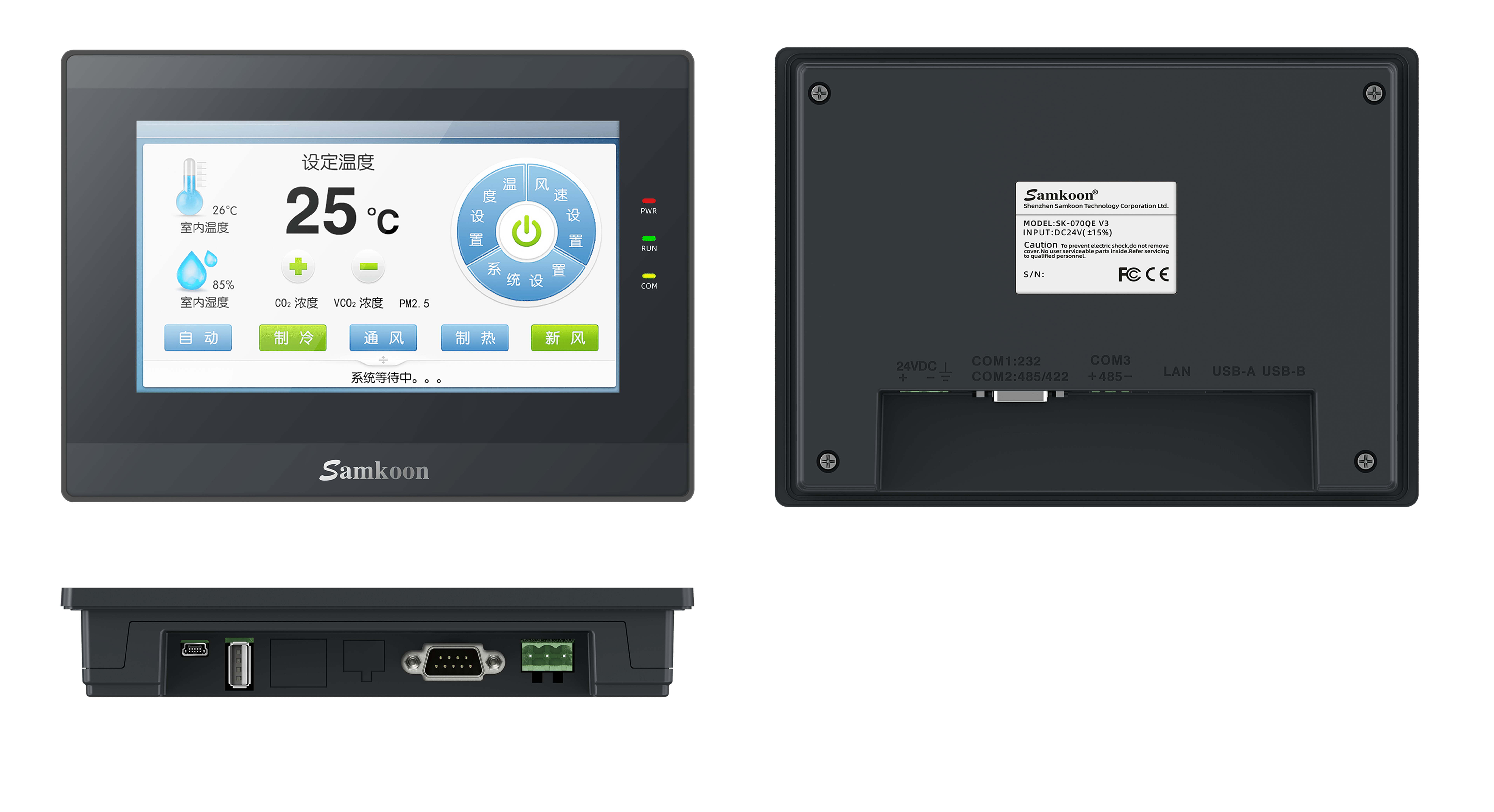

1. Màn hình cảm ứng HMI là gì?

HMI là viết tắt của Human Machine Interface, có thể hiểu là giao diện người – máy.

Màn hình cảm ứng HMI là một loại HMI được trang bị màn hình có chức năng cảm ứng, cho phép người dùng thao tác trực tiếp trên các nút, biểu tượng hoặc vùng chức năng được thiết kế trên giao diện.

Người vận hành có thể:

• Chạm vào nút trên màn hình để khởi động hoặc dừng máy.
• Thiết lập và thay đổi các tham số vận hành theo nhu cầu.
• Giám sát các thông số như tốc độ, nhiệt độ, áp suất, dòng điện.
• Kiểm tra tình trạng hoạt động của từng thiết bị trong hệ thống.
• Hiển thị cảnh báo và tra cứu các lỗi đã phát sinh.
• Chuyển đổi linh hoạt giữa các màn hình chức năng.

Cấu tạo của màn hình cảm ứng HMI

Một màn hình cảm ứng HMI công nghiệp thường gồm các bộ phận chính:

• Màn hình hiển thị: Thường sử dụng LCD/TFT, có nhiều kích thước tùy model. Lớp cảm ứng cho phép người vận hành thao tác trực tiếp trên giao diện để cài đặt và điều khiển máy.
• CPU và bộ nhớ: CPU xử lý thao tác của người dùng, quản lý giao diện và trao đổi dữ liệu với PLC hoặc thiết bị khác. Bộ nhớ dùng để lưu chương trình HMI, thông số cài đặt, dữ liệu vận hành và cảnh báo tùy model.
• Cổng giao tiếp: Có thể gồm RS232, RS485, Ethernet, USB, CAN… giúp HMI kết nối với PLC, biến tần, servo và các thiết bị tự động hóa khác. Cổng và giao thức cụ thể phụ thuộc từng model.
• Vỏ bảo vệ: Thường được làm từ nhựa hoặc kim loại, có nhiệm vụ bảo vệ linh kiện bên trong và hỗ trợ lắp đặt trên tủ điện hoặc máy móc. Một số HMI công nghiệp có chuẩn bảo vệ IP phù hợp với môi trường nhà máy.

Màn hình cảm ứng HMI hoạt động như thế nào?

Trong một hệ thống tự động hóa, HMI thường đóng vai trò là giao diện giữa người vận hành và hệ thống điều khiển.

Ví dụ:

HMI có thể kết nối với PLC. PLC xử lý chương trình điều khiển và tín hiệu từ cảm biến, trong khi HMI giúp người vận hành quan sát dữ liệu và gửi các lệnh hoặc giá trị cài đặt đến hệ thống.

Quy trình cơ bản như sau:

• Người vận hành → màn hình HMI →  PLC → Thiết bị, máy móc
• Cảm biến/thiết bị → PLC → HMI → Người vận hành

Tùy cấu hình, HMI cũng có thể giao tiếp trực tiếp với biến tần, servo drive hoặc các thiết bị điều khiển khác nếu phần cứng và giao thức tương thích.

Một số ứng dụng thực tế của màn hình cảm ứng HMI

Nhờ khả năng hiển thị và thao tác trực quan, màn hình cảm ứng HMI được sử dụng trong nhiều loại máy và hệ thống tự động hóa như:

• Máy đóng gói.
• Máy chiết rót.
• Máy cắt, máy CNC.
• Dây chuyền sản xuất.
• …

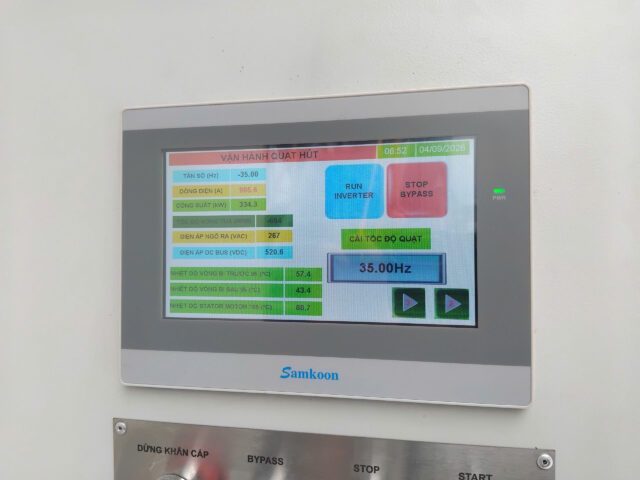

2. Màn hình cảm ứng HMI khác gì màn hình cảm ứng thông thường?

Dù đều sử dụng thao tác chạm, màn hình cảm ứng HMI và màn hình cảm ứng thông thường có sự khác biệt rõ ràng về mục đích sử dụng, khả năng kết nối, môi trường làm việc và chức năng.

2.1. Khác nhau về mục đích sử dụng

Đây là điểm khác biệt quan trọng nhất.

Màn hình cảm ứng thông thường được thiết kế chủ yếu để người dùng tương tác với các ứng dụng, nội dung hoặc chức năng của thiết bị.

Trong khi đó, màn hình HMI công nghiệp được thiết kế để vận hành và giám sát máy móc, dây chuyền hoặc quá trình sản xuất.

Ví dụ:

• Điện thoại: gọi điện, nhắn tin, sử dụng ứng dụng.
• Máy tính bảng: xem nội dung, làm việc, giải trí.
• HMI: điều khiển máy, cài đặt thông số, theo dõi trạng thái và cảnh báo.

2.2. Khác nhau về khả năng kết nối

Màn hình cảm ứng dân dụng thường kết nối với mạng Internet, Wi-Fi, Bluetooth hoặc các thiết bị ngoại vi phục vụ nhu cầu người dùng.

Trong khi đó, màn hình cảm ứng HMI tập trung nhiều hơn vào khả năng giao tiếp với các thiết bị tự động hóa. Tùy model, HMI có thể hỗ trợ: RS232, RS485, Ethernet, USB, CAN hoặc các giao diện khác.

Nhờ đó, HMI có thể trao đổi dữ liệu với PLC, biến tần, servo drive và các thiết bị điều khiển khác.

2.3. Khác nhau về giao diện và khả năng lập trình

Màn hình cảm ứng thông thường chạy các hệ điều hành và ứng dụng được thiết kế cho người dùng phổ thông.

HMI công nghiệp lại sử dụng phần mềm lập trình/cấu hình HMI chuyên dụng để xây dựng giao diện theo từng máy.

Sau khi cấu hình, project được tải xuống HMI để thiết bị thực hiện chức năng vận hành và giám sát.

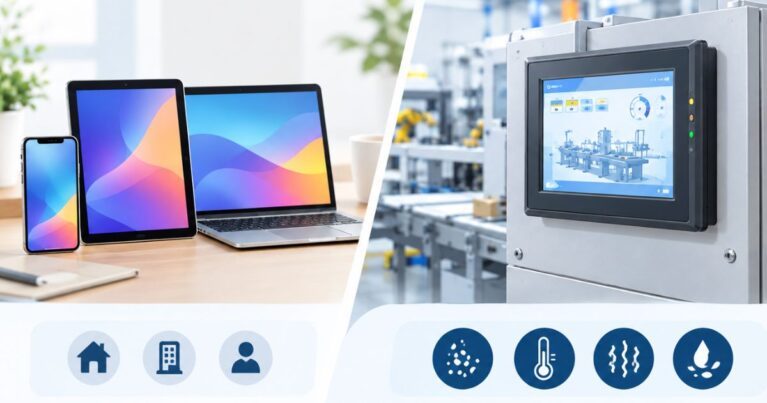

2.4. Khác nhau về môi trường làm việc và độ bền thiết kế

Đây là một trong những điểm khác biệt rõ rệt giữa HMI công nghiệp và màn hình cảm ứng thông thường.

 Điện thoại, máy tính bảng hay các thiết bị cảm ứng dân dụng chủ yếu được thiết kế cho môi trường sinh hoạt, văn phòng hoặc sử dụng cá nhân.

Trong khi đó, HMI công nghiệp được phát triển để lắp đặt tại máy móc, tủ điện và dây chuyền sản xuất, nơi thiết bị có thể phải hoạt động liên tục và thường xuyên tiếp xúc với bụi, nhiệt độ, rung động hoặc thao tác vận hành.

Tùy từng dòng sản phẩm, HMI có thể được trang bị vỏ kim loại, mặt trước dễ vệ sinh và cấp bảo vệ IP phù hợp với môi trường sử dụng.

 Độ bền thực tế phụ thuộc vào thiết kế, vật liệu, cấp bảo vệ và thông số kỹ thuật của từng model.

3.5. Khác nhau về chức năng điều khiển

Màn hình cảm ứng thông thường chủ yếu đóng vai trò là thiết bị hiển thị và giao diện người dùng.

Trong khi đó, màn hình cảm ứng HMI có thể được cấu hình để gửi lệnh, thay đổi giá trị và tương tác với hệ thống điều khiển.

Đây chính là điểm khiến HMI trở thành một thành phần quan trọng trong giao diện vận hành máy móc.

Bảng so sánh nhanh màn hình cảm ứng HMI và màn hình cảm ứng thông thường:

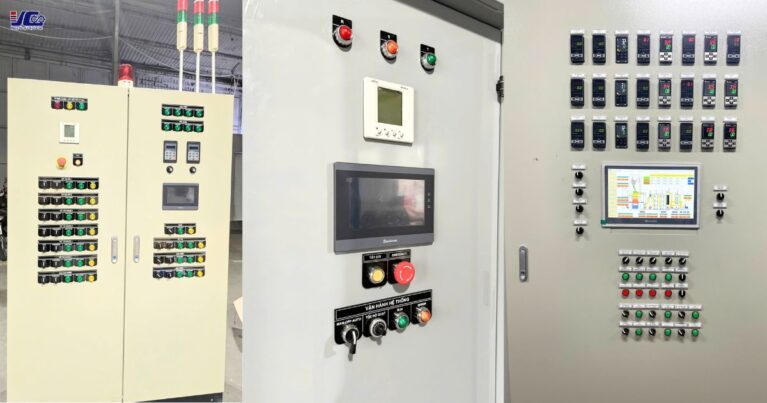

4. Các tiêu chí cần quan tâm khi chọn màn hình cảm ứng HMI

Không phải màn hình HMI nào cũng phù hợp với mọi máy. Khi lựa chọn, bạn nên xem xét các yếu tố sau:

• Kích thước màn hình: Lựa chọn kích thước dựa trên lượng thông tin cần hiển thị và khoảng cách quan sát. Các kích thước phổ biến của màn hình HMI như: 4.3 inch, 7 inch, 12 inch, 15.6 inch…
•  Độ phân giải và khả năng hiển thị: Độ phân giải ảnh hưởng đến khả năng hiển thị chữ, biểu tượng, đồ họa và mức độ chi tiết của giao diện.
• Công nghệ cảm ứng: Cần xem xét loại cảm ứng mà HMI sử dụng và điều kiện thao tác thực tế
• Khả năng kết nối: Cần xác định HMI có thể kết nối với thiết bị nào. Đồng thời kiểm tra cổng giao tiếp và giao thức mà HMI hỗ trợ.
• CPU và bộ nhớ
• Chuẩn bảo vệ
• Phần mềm lập trình: Nên lựa chọn HMI có phần mềm cấu hình phù hợp với đội ngũ kỹ thuật và có khả năng hỗ trợ các chức năng cần thiết cho máy.
• Khả năng bảo hành và hỗ trợ kỹ thuật: Chính sách bảo hành, Hỗ trợ kỹ thuật. Khả năng thay thế khi thiết bị

Đây là những yếu tố đặc biệt quan trọng đối với các hệ thống máy hoạt động liên tục.

5. Mua màn hình cảm ứng HMI ở đâu uy tín, giá tốt?

Nếu bạn đang tìm kiếm màn hình cảm ứng HMI cho máy móc, tủ điện hoặc dây chuyền tự động hóa, việc lựa chọn đơn vị cung cấp cũng vô cùng quan trọng.

Kỹ Thuật Vô Cực – Nhà cung cấp giải pháp và thiết bị tự động hóa uy tín tại Việt Nam

Công ty TNHH Kỹ Thuật Vô Cực cung cấp các thiết bị và giải pháp tự động hóa công nghiệp, trong đó có PLC, HMI, biến tần, servo, khởi động mềm, motor giảm tốc và nhiều thiết bị tự động hóa khác.

Với đội ngũ kỹ thuật và kinh nghiệm triển khai thực tế, Vô Cực có thể hỗ trợ khách hàng lựa chọn HMI dựa trên thiết bị cần kết nối, yêu cầu giao diện, môi trường làm việc và bài toán điều khiển.

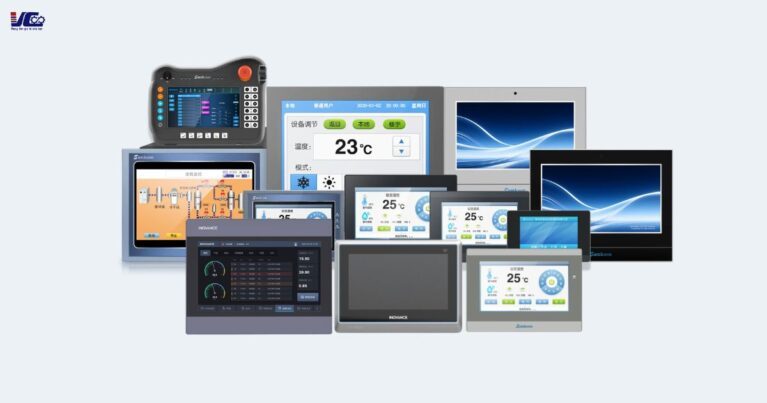

Một số dòng màn hình cảm ứng HMI Kỹ Thuật Vô Cực cung cấp:

• HMI Samkoon SK Series

• HMI Samkoon SE Series

• HMI Inovance

Liên hệ Kỹ Thuật Vô Cực ngay hôm nay để được tư vấn HMI  phù hợp.

CÔNG TY TNHH KỸ THUẬT VÔ CỰC

• Hotline: 098.554.0011
• Email: giaiphapkythuatvc@gmail.com
• Địa chỉ: Dự án Bình Minh Glaxy, số 586 phố Bích Hoà, xã Bình Minh, TP. Hà Nội
• Chi nhánh 1: Số 29, Đường số 12, Khu phố 2, phường Hiệp Bình, TP. Hồ Chí Minh
• Chi nhánh 2: B1 khu TĐC Chiến Thắng, Khu Vực Thạnh Lợi, Phường Hưng Phú, Tp Cần Thơ

Một số câu hỏi thường gặp:

1. Màn hình cảm ứng HMI có phải là màn hình cảm ứng thông thường không?

Không. Cả hai đều có thể sử dụng thao tác chạm, nhưng màn hình cảm ứng HMI được thiết kế chuyên cho việc vận hành và giám sát máy móc, hệ thống tự động hóa.

2. Màn hình cảm ứng HMI có thể kết nối với PLC không?

Có. Đây là một trong những ứng dụng phổ biến nhất của HMI. HMI và PLC trao đổi dữ liệu thông qua các cổng và giao thức mà hai thiết bị cùng hỗ trợ.

3. Màn hình HMI có thể kết nối trực tiếp với biến tần không?

Có thể, nếu HMI và biến tần hỗ trợ giao diện và giao thức truyền thông tương thích. Khi đó HMI có thể được sử dụng để hiển thị hoặc thay đổi một số thông số của biến tần tùy cấu hình hệ thống.

4. Màn hình cảm ứng HMI có dễ hỏng không?

Độ bền của HMI phụ thuộc vào thiết kế, linh kiện, công nghệ cảm ứng, cấp bảo vệ, điều kiện môi trường và cách sử dụng.

Vì vậy, khi lựa chọn HMI công nghiệp, nên kiểm tra thông số kỹ thuật của đúng model, đặc biệt là cấp bảo vệ và điều kiện hoạt động.

5. Có nên chọn HMI kích thước càng lớn càng tốt không?

Không nhất thiết. Kích thước HMI nên được lựa chọn dựa trên lượng thông tin cần hiển thị, khoảng cách quan sát, không gian lắp đặt và ngân sách.

Một máy đơn giản có thể chỉ cần HMI kích thước nhỏ, trong khi dây chuyền có nhiều thông số và giao diện phức tạp có thể cần màn hình lớn hơn.
