Module mở rộng ngõ vào số (Digital input)

Mô tả

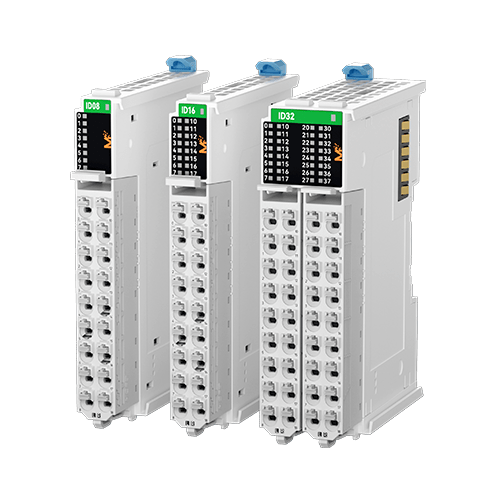

Module mở rộng ngõ vào số (digital input) của HCFA với thiết kế siêu mỏng, đầu nối tháo rời, phản hồi tín hiệu nhanh và ổn định. Cung cấp 3 tùy chọn cấu hình gồm 8, 16 và 32 kênh, đáp ứng linh hoạt nhiều nhu cầu hệ thống. Phiên bản nhỏ nhất chỉ rộng khoảng 13mm, tối ưu không gian lắp đặt. Thiết bị sử dụng đầu nối dạng PUSH IN có thể tháo rời, không cần dụng cụ khi đấu dây, đồng thời tương thích với cả hai chuẩn tín hiệu NPN và PNP.

1. Cách đọc mã sản phẩm

1 – Tên sản phẩm

HC: Hechuan Technology

2 – Dòng sản phẩm

MX: Mô-đun mở rộng đa năng dòng M

3 – Module chức năng

• ID: ngõ vào số (Digital input)
• OD: ngõ ra số (Digital output)
• OC: ngõ ra Relay (Relay output)
• MD: Hỗ trợ hỗn hợp cả ngõ vào và ngõ ra số (Mixed DI/DO)

4 – Số lượng kênh

• 16: 16 kênh.

          5 – Loại đầu nối (Terminal)

• Để trống: Đầu nối tiêu chuẩn
• C: Đầu nối kiểu sừng (Horn terminal)

6 – Loại nguồn điện

• D: Nguồn điện một chiều

7 – Mã tùy chỉnh phần mềm/phần sụn

• X: 0~9 / A~Z / Để trống (N/A)
• PNP: Loại Source (Nguồn)

2. Các Model áp dụng

3. Thông số kỹ thuật điện và môi trường chung

Thông số kỹ thuật điện chung

Yêu cầu về môi trường

4. Kích thước lắp đặt

5. Ứng dụng của module ngõ vào số (digital input) của HCFA

Module digital input dòng M của HCFA được sử dụng để thu thập các tín hiệu ON/OFF từ thiết bị hiện trường, đóng vai trò quan trọng trong việc kết nối giữa cảm biến và hệ thống điều khiển trung tâm:

• Trong dây chuyền sản xuất tự động, module tiếp nhận tín hiệu từ cảm biến quang, cảm biến tiệm cận, công tắc hành trình… giúp xác định vị trí, trạng thái sản phẩm và điều kiện vận hành của máy.
• Trong máy móc công nghiệp, thiết bị dùng để đọc tín hiệu từ nút nhấn, công tắc, cảm biến an toàn, từ đó truyền về PLC để xử lý và điều khiển các cơ cấu liên quan.
• Trong hệ thống băng tải, đóng gói và lắp ráp, module hỗ trợ phát hiện vật thể, đếm sản phẩm và đồng bộ hoạt động giữa các công đoạn, đảm bảo quy trình diễn ra liên tục.
• Trong tủ điện và hệ thống điều khiển, thiết bị giúp giám sát trạng thái đóng/ngắt của các phần tử như relay, contactor, aptomat… hỗ trợ cảnh báo và vận hành an toàn.
• Trong các ứng dụng OEM và máy đơn lẻ, module là giải pháp linh hoạt nhờ nhiều tùy chọn kênh (8/16/32), dễ tích hợp và phù hợp với các hệ thống có quy mô khác nhau.

Với khả năng tương thích NPN/PNP, phản hồi nhanh và thiết kế nhỏ gọn, module digital input HCFA đáp ứng hiệu quả các yêu cầu thu thập tín hiệu số trong hầu hết các hệ thống tự động hóa công nghiệp.

—————-
