Ngôn ngữ lập trình PLC là cách thức để kỹ sư thiết lập logic điều khiển, giúp PLC có thể nhận tín hiệu đầu vào, xử lý dữ liệu và điều khiển đầu ra hệ thống tự động hóa. Hiện nay, các ngôn ngữ lập trình PLC phổ biến gồm Ladder, FBD, Structured Text, SFC, Instruction List và một số ngôn ngữ mở rộng khác. Trong bài viết này, Kỹ thuật Vô Cực sẽ giúp bạn hiểu rõ ngôn ngữ lập trình PLC là gì, đặc điểm từng loại và cách chọn ngôn ngữ phù hợp với nhu cầu sử dụng.
Ngôn ngữ lập trình PLC là gì
Ngôn ngữ lập trình PLC là phương thức dùng để viết chương trình điều khiển cho PLC, giúp bộ điều khiển khả trình hiểu cần phải xử lý tín hiệu như thế nào trong một hệ thống tự động hóa công nghiệp. Có thể hiểu đơn giản, PLC hoạt động giống như một “bộ não điều khiển” của máy móc. Thiết bị này nhận tín hiệu đầu vào sau đó xử lý theo chương trình đã được lập trình sẵn để điều khiển đầu ra như động cơ, van điện từ, bơm, quạt, biến tần,…
Để PLC có thể xử lý đúng yêu cầu vận hành, kỹ sư cần thiết lập logic điều khiển bằng các ngôn ngữ lập trình PLC phù hợp. Các ngôn ngữ này không giống hoàn toàn với ngôn ngữ lập trình máy tính thông thường như Python, C hay Java, vì chúng được thiết kế riêng cho môi trường điều khiển công nghiệp, nơi yêu cầu tính ổn định, thời gian phản hồi nhanh, khả năng giám sát trạng thái tín hiệu và dễ bảo trì trong nhà máy. Một chương trình PLC thường mô tả rõ điều kiện đầu vào, trình tự xử lý, trạng thái liên động, bộ đếm, bộ định thời, cảnh báo lỗi và lệnh điều khiển thiết bị.
Tổng hợp 6 ngôn ngữ lập trình PLC phổ biến
Trong lập trình PLC, kỹ sư có thể sử dụng nhiều ngôn ngữ khác nhau để xây dựng chương trình điều khiển cho hệ thống tự động hóa công nghiệp. Mỗi ngôn ngữ lập trình PLC sẽ có cách biểu diễn logic riêng, phù hợp với từng dạng bài toán như điều khiển động cơ, bơm, quạt, băng tải, cảm biến, van điện từ, biến tần, servo hoặc kết nối HMI/SCADA.
Ngôn ngữ lập trình PLC Ladder Logic

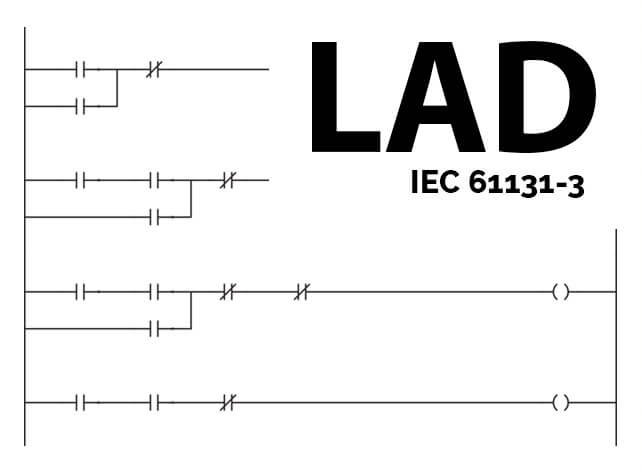

Ladder Logic còn được gọi là Ladder Diagram, LAD hoặc ngôn ngữ sơ đồ thang, là một trong những ngôn ngữ lập trình PLC phổ biến nhất hiện nay. Ngôn ngữ này được xây dựng dựa trên cách biểu diễn của mạch relay điện truyền thống, gồm các tiếp điểm, cuộn coil, timer, counter và các nhánh logic điều khiển. Nhờ cách trình bày trực quan, Ladder PLC rất phù hợp với kỹ thuật viên điện công nghiệp, nhân sự bảo trì nhà máy và người mới học lập trình PLC. Trong thực tế, Ladder Logic thường được dùng để lập trình các bài toán điều khiển ON/OFF, liên động động cơ, điều khiển bơm, quạt, băng tải, xi lanh khí nén, tín hiệu cảm biến và các hệ thống máy móc có logic vận hành không quá phức tạp.
Ưu điểm của Ladder Logic:
- Cách biểu diễn logic đơn giản, dễ hiểu, dễ quan sát trạng thái đầu vào, đầu ra, tiếp điểm, coil, timer và counter khi PLC đang chạy online.
- Dễ kiểm tra lỗi và bảo trì trong nhà máy vì nhân sự kỹ thuật có thể nhìn sơ đồ thang để xác định điều kiện nào đang đúng, điều kiện nào chưa thỏa mãn.
- Phù hợp với các bài toán điều khiển cơ bản
- Trong một số phần mềm PLC, Ladder có thể chuyển đổi sang STL hoặc dạng danh sách lệnh khi cần phân tích sâu hơn về cấu trúc chương trình.
Nhược điểm của Ladder Logic:
- Khi lập trình PLC cho hệ thống phức tạp, chương trình Ladder có thể trở nên dài, nhiều nhánh và khó quản lý nếu không được chia khối rõ ràng.
- Không tối ưu cho các thuật toán cần tính toán nhiều, xử lý dữ liệu phức tạp, vòng lặp, mảng hoặc các bài toán điều khiển nâng cao.
- Nếu dự án có nhiều chế độ vận hành, nhiều bước tuần tự hoặc nhiều điều kiện liên động chồng chéo, Ladder dễ bị rối và khó bảo trì lâu dài.
Ngôn ngữ lập trình FBD

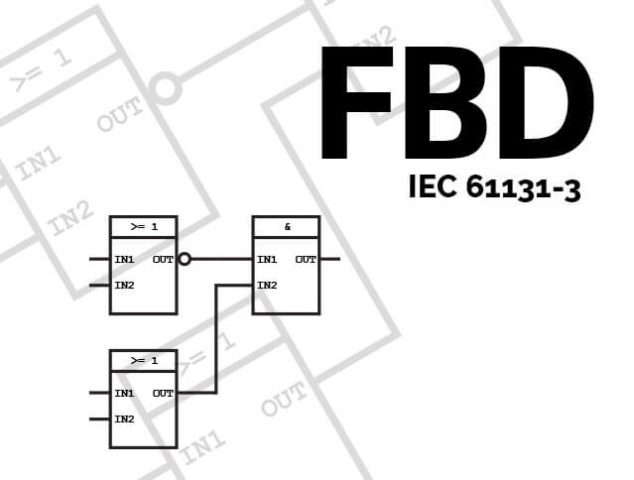

Function Block Diagram viết tắt là FBD, ngôn ngữ lập trình PLC dạng đồ họa, thường được dùng để xây dựng chương trình điều khiển bằng các khối chức năng. Thay vì viết chương trình theo từng dòng lệnh như STL hoặc mô phỏng tiếp điểm như Ladder PLC, FBD biểu diễn logic điều khiển bằng các block có đầu vào và đầu ra rõ ràng. Mỗi khối có thể đảm nhiệm một chức năng riêng như xử lý tín hiệu số, tín hiệu analog, so sánh giá trị, tính toán, timer, counter, điều khiển PID hoặc truyền dữ liệu giữa các phần trong chương trình PLC. Các khối này được liên kết với nhau bằng đường nối, giúp tín hiệu hoặc dữ liệu đi từ khối này sang khối khác theo đúng logic vận hành của hệ thống tự động hóa công nghiệp.
Ưu điểm
- Có cách biểu diễn trực quan, dễ theo dõi luồng tín hiệu giữa các khối chức năng trong chương trình PLC.
- Phù hợp với các bài toán xử lý tín hiệu analog, điều khiển nhiệt độ, áp suất, lưu lượng, tốc độ động cơ, bơm, quạt hoặc biến tần.
- Dễ tái sử dụng các function block có sẵn trong thư viện của phần mềm lập trình PLC, giúp rút ngắn thời gian thiết kế chương trình.
- Cho phép kỹ sư tự tạo các khối chức năng riêng để dùng lại trong nhiều dự án hoặc nhiều cụm máy có logic tương tự nhau.
- Phù hợp với các hệ thống cần xử lý theo khối như điều khiển PID, xử lý tín hiệu cảm biến, kết nối HMI/SCADA hoặc điều khiển nhiều module I/O.
Nhược điểm
- Khi chương trình có quá nhiều khối chức năng, màn hình lập trình có thể trở nên rối, nhiều đường kết nối và khó quan sát toàn bộ logic.
- Không phải lúc nào cũng phù hợp với các bài toán điều khiển tuần tự có nhiều bước, nhiều điều kiện rẽ nhánh hoặc nhiều trạng thái vận hành phức tạp.
Ngôn ngữ lập trình STL

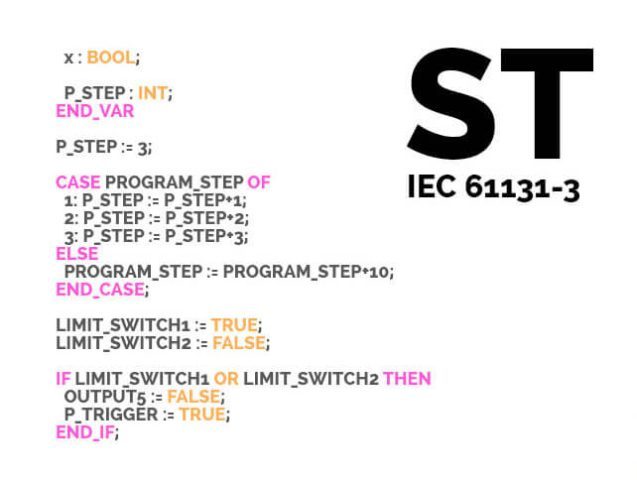

STL là viết tắt của Statement List, có thể hiểu là ngôn ngữ lập trình PLC dạng danh sách lệnh. STL lập trình gần với chương trình được viết bằng từng dòng lệnh thay vì biểu diễn bằng sơ đồ thang như Ladder Logic. Ngôn ngữ STL thường xuất hiện trong các hệ PLC và phần mềm lập trình truyền thống, đặc biệt quen thuộc với một số kỹ sư từng làm việc với PLC đời cũ. Thay vì nhìn chương trình dưới dạng tiếp điểm và cuộn coil, người lập trình sẽ viết các lệnh logic, lệnh gán, lệnh so sánh, lệnh nhảy, lệnh xử lý bit, word hoặc dữ liệu theo từng dòng. Vì vậy, STL phù hợp hơn với người đã có kinh nghiệm lập trình PLC và hiểu rõ cách PLC xử lý tín hiệu trong từng chu kỳ quét.
Ưu điểm của STL:
- Chương trình được viết dưới dạng câu lệnh nên ngắn gọn hơn Ladder
- Có thể biểu diễn được các thao tác logic, so sánh, nhảy lệnh, xử lý bit, xử lý thanh ghi và dữ liệu một cách linh hoạt.
- Hữu ích khi cần đọc, sửa hoặc bảo trì các chương trình PLC cũ
- Trong một số trường hợp, STL giúp tối ưu cấu trúc chương trình hơn so với Ladder khi bài toán có nhiều điều kiện hoặc lệnh xử lý lặp lại.
Nhược điểm của STL:
- Khó học hơn Ladder Logic, đặc biệt với người mới bắt đầu hoặc người chỉ quen với sơ đồ điện điều khiển.
- Khả năng quan sát trực quan kém hơn Ladder, vì chương trình hiển thị bằng dòng lệnh nên nhân sự bảo trì khó theo dõi trạng thái logic nếu chưa quen.
- Dễ gây nhầm lẫn khi chương trình dài, nhiều lệnh nhảy, nhiều điều kiện lồng nhau hoặc không được chú thích rõ ràng.
Ngôn ngữ danh sách lệnh Instruction List (IL)

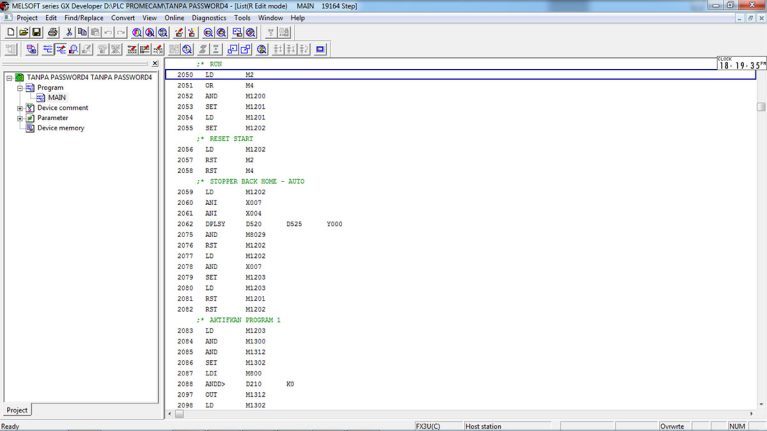

Instruction List là ngôn ngữ lập trình PLC dạng danh sách lệnh, thuộc nhóm ngôn ngữ dạng văn bản cấp thấp. Đây là một trong những ngôn ngữ được sử dụng từ khá sớm trong lập trình PLC, đặc biệt ở các hệ thống điều khiển công nghiệp đời cũ. Ngôn ngữ IL sử dụng từng dòng lệnh ngắn để thực hiện các thao tác logic, tính toán, lưu giá trị, nhảy lệnh hoặc xử lý dữ liệu trong PLC. Một lệnh IL thường gồm toán tử như Load, Store, AND, OR, ADD, Jump và toán hạng là địa chỉ vùng nhớ, biến, bit, word hoặc thanh ghi cần xử lý. Vì cách viết gần với ngôn ngữ máy hơn so với các ngôn ngữ đồ họa, Instruction List phù hợp hơn với kỹ sư đã có kinh nghiệm và thường được dùng khi cần đọc, sửa hoặc bảo trì chương trình PLC cũ.
Ưu điểm
- Cú pháp ngắn gọn, phù hợp với các thao tác logic cơ bản, xử lý bit, xử lý thanh ghi và các lệnh điều khiển đơn giản trong PLC.
- Hiệu quả sử dụng bộ nhớ tốt hơn so với một số ngôn ngữ lập trình đồ họa
- Cho phép người lập trình kiểm soát chi tiết từng dòng lệnh, từng thao tác xử lý dữ liệu và luồng thực thi chương trình.
Nhược điểm
- Khó đọc và khó sử dụng hơn Ladder Logic, nhất là với người mới học lập trình PLC hoặc kỹ thuật viên quen làm việc với sơ đồ điện điều khiển.
- Dễ gặp lỗi trong quá trình chạy thử nếu chương trình có nhiều lệnh nhảy, điều kiện lồng nhau hoặc không được chú thích rõ ràng.
- Không phù hợp với các hệ thống tự động hóa hiện đại có nhiều khối chức năng, nhiều thuật toán hoặc cần giao diện lập trình dễ bàn giao cho đội kỹ thuật.
- Hiện nay IL không còn được ưu tiên trong nhiều phần mềm lập trình PLC mới, vì các ngôn ngữ như Ladder Diagram, Function Block Diagram, Structured Text và SFC dễ đọc, dễ chuẩn hóa và dễ bảo trì hơn.
Ngôn ngữ lập trình SFC

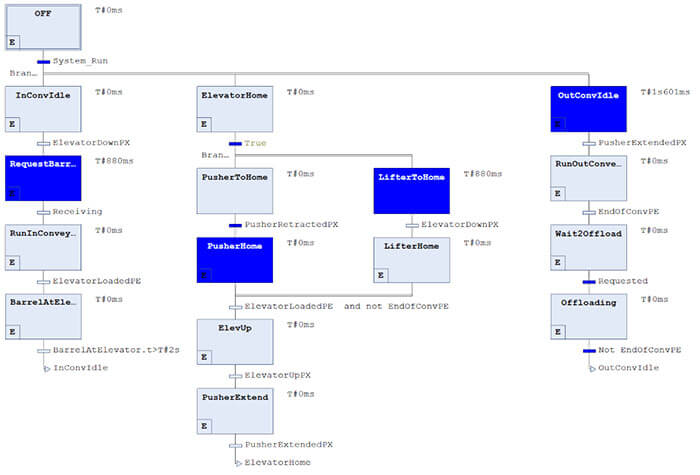

SFC có tên chính xác là Sequential Function Chart ngôn ngữ lập trình PLC dạng biểu đồ chức năng tuần tự, được dùng để mô tả các quy trình điều khiển theo từng bước. SFC đặc biệt phù hợp với các hệ thống máy móc hoạt động theo chu trình rõ ràng, ví dụ như máy đóng gói, máy chiết rót, dây chuyền cấp liệu, máy trộn, máy ép, hệ thống gắp đặt hoặc các dây chuyền sản xuất có nhiều công đoạn liên tiếp. Một chương trình SFC thường được xây dựng từ các thành phần chính gồm Step, tức bước vận hành; Action, tức hành động được thực hiện trong từng bước; Transition, tức điểm chuyển tiếp; và điều kiện chuyển tiếp để PLC biết khi nào cần chuyển từ bước này sang bước tiếp theo.
Ưu điểm
- Rất trực quan khi mô tả các quy trình điều khiển tuần tự, đặc biệt là máy móc có nhiều bước vận hành nối tiếp nhau.
- Giúp kỹ sư dễ chia chương trình PLC thành từng trạng thái rõ ràng như chờ lệnh, cấp liệu, kẹp phôi, xử lý, xả sản phẩm và hoàn tất chu trình.
- Dễ kiểm tra hệ thống đang dừng ở bước nào, điều kiện nào chưa thỏa mãn và vì sao máy chưa chuyển sang bước tiếp theo.
- Phù hợp với các dây chuyền tự động, máy chuyên dụng, hệ thống sản xuất theo chu kỳ
Nhược điểm
- Không phải lựa chọn tối ưu cho các bài toán điều khiển đơn giản như bật/tắt động cơ, điều khiển đèn báo, bơm, quạt hoặc các mạch liên động cơ bản.
- Người mới học PLC cần hiểu rõ khái niệm Step, Action, Transition và điều kiện chuyển tiếp thì mới có thể viết chương trình đúng logic.
- Nếu quy trình có quá nhiều nhánh rẽ, nhiều trạng thái song song hoặc nhiều điều kiện quay lại, sơ đồ SFC có thể trở nên phức tạp.
Ngôn ngữ C/C++
C/C++ không phải là ngôn ngữ lập trình PLC truyền thống theo nhóm ngôn ngữ IEC 61131-3 như Ladder, FBD, Structured Text, SFC hay Instruction List. Tuy nhiên, trong một số dòng PLC hiện đại, PAC, bộ điều khiển nhúng hoặc hệ thống điều khiển công nghiệp hiệu năng cao, C/C++ có thể được hỗ trợ để xử lý các tác vụ nâng cao.
C là ngôn ngữ lập trình thủ tục, còn C++ mở rộng thêm khả năng lập trình hướng đối tượng, giúp kỹ sư xây dựng chương trình có cấu trúc linh hoạt hơn. Khi được tích hợp trong môi trường PLC hoặc bộ điều khiển công nghiệp, C/C++ thường dùng cho các bài toán cần hiệu suất cao, xử lý dữ liệu phức tạp, thuật toán điều khiển đặc biệt, truyền thông công nghiệp, điều khiển chuyển động, robot, servo hoặc hệ thống cần tùy biến sâu hơn so với lập trình PLC thông thường.
Ưu điểm
- Có hiệu năng xử lý cao, phù hợp với các bài toán điều khiển phức tạp, xử lý dữ liệu nhanh hoặc yêu cầu tính toán nhiều.
- Linh hoạt hơn trong việc xây dựng thuật toán, hàm xử lý riêng, cấu trúc dữ liệu, thư viện điều khiển và các module phần mềm chuyên biệt.
- Phù hợp với các hệ thống điều khiển nhúng, PAC, robot, motion control, servo, truyền thông công nghiệp hoặc các ứng dụng tự động hóa cần tùy biến sâu.
- C++ hỗ trợ lập trình hướng đối tượng, giúp tổ chức chương trình theo lớp, đối tượng và module rõ ràng hơn trong các dự án lớn.
Nhược điểm
- Khó học hơn so với Ladder PLC, FBD hoặc SFC, đặc biệt với người mới bắt đầu từ nền tảng điện công nghiệp.
- Không trực quan khi theo dõi trạng thái tín hiệu input/output, liên động, timer, counter hoặc chu kỳ vận hành của máy như các ngôn ngữ PLC đồ họa.
- Yêu cầu người lập trình hiểu rõ về cấu trúc chương trình, kiểu dữ liệu, bộ nhớ, con trỏ, hàm, thư viện và cách xử lý lỗi.
- Không phải PLC nào cũng hỗ trợ C/C++, vì vậy cần kiểm tra kỹ dòng PLC, phần mềm lập trình và nền tảng điều khiển trước khi lựa chọn.
Học lập trình PLC nên bắt đầu từ đâu?
Nếu bạn mới bắt đầu, việc học tất cả các ngôn ngữ lập trình PLC cùng lúc có thể gặp một vài khó khăn và quá tải. Dưới đây là lộ trình học được khuyến nghị để bạn tiến bộ nhanh và nắm vững nền tảng.
Bước 1: Ladder Logic (LD): 3-6 tháng
- Lý do: Dễ hiểu nhất, phổ biến nhất.
- Bắt đầu với: Basic contacts, coils, timers, counters.
- Thực hành: Điều khiển đèn, motor đơn giản.
Bước 2: Function Block Diagram (FBD): 2-3 tháng
- Lý do: Bổ sung khả năng xử lý analog và PID.
- Tập trung: Hiểu concept của Function Block.
- Thực hành: Điều khiển nhiệt độ, áp suất.
Bước 3: Sequential Function Chart (SFC): 1-2 tháng
- Lý do: Cần thiết cho automation phức tạp.
- Học khi: Đã thành thạo LD và FBD.
- Ứng dụng: Dây chuyền sản xuất.
Bước 4: Structured Text (ST): Tùy chọn nâng cao
- Học khi: Cần xử lý tính toán phức tạp.
- Điều kiện: Đã có kiến thức lập trình cơ bản.
- Lợi ích: Mở rộng khả năng nghề nghiệp.
Dù mỗi ngôn ngữ lập trình PLC đều có ưu – nhược điểm riêng, nhưng điểm chung là chúng đều hướng tới mục tiêu tối ưu vận hành, tăng hiệu quả sản xuất và giảm thiểu rủi ro. Lựa chọn ngôn ngữ phù hợp với dự án và không ngừng rèn luyện kỹ năng sẽ là chìa khóa để bạn trở thành kỹ sư tự động hóa chuyên nghiệp.
