Trong hệ thống tự động hóa công nghiệp, PLC và biến tần thường kết nối với nhau để điều khiển tốc độ động cơ, giám sát trạng thái vận hành và trao đổi dữ liệu. Khi biến tần không giao tiếp được với PLC, hệ thống có thể không đọc được thông số, không gửi được lệnh điều khiển hoặc liên tục phát sinh lỗi truyền thông.

Vậy biến tần không giao tiếp được với PLC do đâu và cần kiểm tra những gì? Nội dung dưới đây sẽ giúp bạn làm rõ từng vấn đề và tìm hướng khắc phục phù hợp.

1. Dấu hiệu biến tần không giao tiếp được với PLC

Trước khi kiểm tra, cần xác định biểu hiện cụ thể của hệ thống. Mỗi dấu hiệu có thể liên quan đến một nhóm nguyên nhân khác nhau.

1.1. PLC không đọc được dữ liệu từ biến tần

• PLC không nhận được giá trị tần số đầu ra, dòng điện, điện áp hoặc trạng thái hoạt động của biến tần.
•  Dữ liệu trên màn hình HMI có thể không cập nhật, giữ nguyên giá trị cũ hoặc hiển thị giá trị mặc định tùy cách lập trình.

1.2. Biến tần không nhận lệnh điều khiển từ PLC

PLC đã gửi lệnh chạy, dừng hoặc giá trị tần số đặt nhưng biến tần không phản hồi như mong muốn. Động cơ có thể không khởi động, không thay đổi tốc độ hoặc không dừng theo lệnh.

1.3. PLC báo lỗi truyền thông hoặc timeout

PLC liên tục báo lỗi giao tiếp, không nhận được phản hồi trong thời gian chờ hoặc ghi nhận số lần truyền thông thất bại tăng lên.

Với Modbus RTU, PLC thường đóng vai trò master, gửi yêu cầu đến biến tần và chờ thiết bị phản hồi. Nếu biến tần không nhận được yêu cầu hợp lệ hoặc PLC không nhận được phản hồi, giao dịch có thể kết thúc bằng lỗi timeout.

1.4: Biến tần tự báo lỗi truyền thông hoặc tự dừng khi mất liên lạc quá thời gian cài đặt

Khi mất kết nối với PLC vượt quá thời gian giám sát, biến tần có thể báo lỗi truyền thông, phát cảnh báo hoặc dừng động cơ tùy theo cài đặt.

Ví dụ, PLC ngừng gửi lệnh Modbus RTU do đường truyền bị gián đoạn, khiến biến tần kích hoạt chức năng xử lý mất liên lạc. Dấu hiệu này có thể nhận biết qua mã lỗi trên biến tần và việc động cơ dừng bất thường.

2. Nguyên nhân khiến biến tần không giao tiếp được với PLC

Lỗi truyền thông giữa PLC và biến tần thường xuất phát từ các nguyên nhân sau:

• Lỗi kết nối vật lý: Dây truyền thông bị đứt, lỏng, đấu sai chân hoặc đảo cực tín hiệu RS485.
• Sai cấu hình truyền thông: Hai thiết bị sử dụng thông số baud rate, parity… hoặc giao thức không tương thích.
• Sai địa chỉ hoặc dữ liệu truy cập: PLC truy vấn sai địa chỉ thiết bị, thanh ghi hoặc mã hàm đọc/ghi.
• Nhiễu đường truyền: Nhiễu điện từ, cách đi dây hoặc cấu trúc mạng không phù hợp khiến kết nối thiếu ổn định.
• Sai cấu hình điều khiển: Biến tần chưa chọn nguồn lệnh chạy hoặc nguồn đặt tần số từ truyền thông, dù PLC vẫn trao đổi được dữ liệu.

3. Cách kiểm tra và khắc phục lỗi biến tần không giao tiếp được với PLC

Nên kiểm tra theo thứ tự từ kết nối vật lý đến cấu hình và chương trình điều khiển để nhanh chóng xác định nguyên nhân.

Bước 1: Kiểm tra dây và cổng truyền thông

• Xác định giao diện kết nối đang sử dụng như RS485 hoặc Ethernet.
• Kiểm tra dây dẫn, đầu nối, chân tín hiệu và cổng truyền thông.
• Với RS485, đối chiếu đúng cực tính A/B theo tài liệu của thiết bị.
• Với Ethernet, kiểm tra cáp mạng, địa chỉ IP và cấu hình mạng liên quan.

Bước 2: Kiểm tra thông số và địa chỉ thiết bị

Đối chiếu các thông số truyền thông giữa PLC và biến tần, bao gồm giao thức, baud rate, parity, data bit và stop bit.

Với Modbus RTU, cần xác nhận PLC đang truy vấn đúng địa chỉ biến tần.

Nếu sử dụng Modbus TCP, kiểm tra thêm địa chỉ IP, subnet và cổng TCP theo cấu hình thiết bị.

Bước 3:  Kiểm tra chương trình PLC và thanh ghi

Nếu kết nối vật lý và thông số đã đúng, hãy kiểm tra địa chỉ thanh ghi, mã hàm đọc/ghi, kiểu dữ liệu và quy tắc đánh địa chỉ theo tài liệu của biến tần.

Đồng thời, theo dõi trạng thái lệnh truyền thông và mã lỗi trong chương trình PLC để xác định lỗi xảy ra khi gửi yêu cầu, chờ phản hồi hay xử lý dữ liệu. Nếu cần, thử đọc một thanh ghi trạng thái đã được xác minh để khoanh vùng sự cố.

Bước 4: Kiểm tra nguồn lệnh và nguồn đặt tần số

Nếu PLC đọc được dữ liệu nhưng động cơ không chạy, cần xác nhận biến tần đã nhận lệnh chạy và giá trị tần số từ đúng nguồn điều khiển hay chưa. Kiểm tra thêm tín hiệu Enable, liên động ngoài và trạng thái lỗi của biến tần.

Không nên nhầm trường hợp biến tần không nhận lệnh chạy với lỗi mất truyền thông hoàn toàn.

Bước 5: Kiểm tra nhiễu và thử kết nối riêng

Nếu lỗi xuất hiện không liên tục hoặc tăng lên khi động cơ hoạt động, hãy kiểm tra vị trí đi dây, màn chắn, nối đất và cấu trúc đường truyền RS485.

Có thể thử kết nối riêng với từng thiết bị hoặc sử dụng công cụ hỗ trợ đúng giao thức để xác định lỗi nằm ở PLC, biến tần hay hệ thống dây dẫn. Trước khi thay đổi đấu nối, cần bảo đảm an toàn điện và tuân thủ quy trình kỹ thuật.

Bảng tổng hợp lỗi giao tiếp PLC – biến tần và hướng xử lý

Lưu ý: Bảng trên giúp khoanh vùng ban đầu. Để kết luận chính xác, vẫn cần căn cứ vào mã lỗi, sơ đồ đấu nối và tài liệu của thiết bị đang sử dụng.

4. Cách hạn chế lỗi giao tiếp giữa PLC và biến tần

Để hạn chế lỗi truyền thông và thuận tiện cho việc bảo trì, cần chú ý một số điểm sau:

• Chuẩn hóa cấu hình: Lưu lại địa chỉ thiết bị, thông số truyền thông và sơ đồ đấu nối trong hồ sơ kỹ thuật.
• Sử dụng đúng tài liệu: Kiểm tra sơ đồ chân, bảng thanh ghi và mã hàm theo đúng model PLC, biến tần.
• Đảm bảo chất lượng đường truyền: Bố trí cáp phù hợp, hạn chế nhiễu điện từ và đấu nối theo hướng dẫn của nhà sản xuất.
• Giám sát lỗi trong chương trình PLC: Thiết lập cảnh báo mất kết nối, timeout và cơ chế xử lý khi truyền thông gián đoạn.
• Kiểm tra trước khi vận hành: Thử đọc dữ liệu, ghi lệnh và xác nhận phản hồi trước khi đưa toàn bộ hệ thống vào hoạt động.

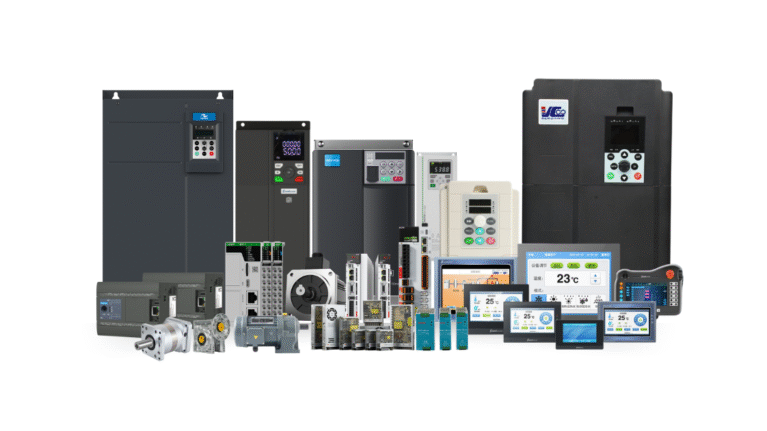

5. Kỹ Thuật Vô Cực hỗ trợ giải pháp PLC và biến tần

Khi tích hợp PLC với biến tần, việc lựa chọn thiết bị phù hợp và cấu hình truyền thông đúng ngay từ đầu giúp hạn chế lỗi, rút ngắn thời gian chạy thử và thuận tiện cho công tác bảo trì.

Kỹ Thuật Vô Cực cung cấp đa dạng PLC công nghiệp, biến tần chính hãng, HMI, servo… đáp ứng nhu cầu điều khiển, giám sát và tối ưu vận hành trong các hệ thống sản xuất.

Khi lựa chọn thiết bị tại Vô Cực, khách hàng được hỗ trợ với các dịch vụ:

• Thiết bị chính hãng: Cung cấp sản phẩm có nguồn gốc rõ ràng. Đầy đủ chứng từ theo chính sách của từng sản phẩm.
• Hỗ trợ kỹ thuật 24/7: Tư vấn lựa chọn thiết bị, hỗ trợ cài đặt, kết nối và xử lý các vấn đề kỹ thuật trong quá trình sử dụng.
• Bảo hành và hậu mãi: Chế độ bảo hành dài hạn 24 -36 tháng
• Hàng sẵn kho: Chủ động nguồn hàng với nhiều dòng thiết bị. Hỗ trợ đáp ứng nhu cầu của khách hàng.

Kết luận

Tình trạng biến tần không giao tiếp được với PLC có thể xuất phát từ lỗi đấu nối, cấu hình truyền thông, địa chỉ thiết bị, chương trình điều khiển hoặc nhiễu điện từ. Việc kiểm tra theo trình tự từ kết nối vật lý đến giao thức, thanh ghi và nguồn lệnh sẽ giúp xác định nguyên nhân rõ ràng hơn, tránh thay thế thiết bị không cần thiết.

Nếu cần tư vấn lựa chọn thiết bị hoặc hỗ trợ kỹ thuật trong quá trình tích hợp PLC và biến tần, bạn có thể liên hệ Kỹ Thuật Vô Cực để được hỗ trợ theo nhu cầu thực tế.
