Động Cơ Giảm Tốc Là Gì? Cấu Tạo, Nguyên Lý & Cách Chọn Chuẩn Kỹ Thuật

Động cơ giảm tốc – Giải pháp nâng cao hiệu suất máy móc, tối ưu vận hành! Bạn đang tìm hiểu về động cơ giảm tốc và cách nó giúp kiểm soát tốc độ, tăng mô-men xoắn? Khám phá ngay cấu tạo, nguyên lý hoạt động và những ứng dụng quan trọng của thiết bị này để giúp hệ thống máy móc vận hành mạnh mẽ, bền bỉ và tiết kiệm năng lượng!

I. Động cơ giảm tốc là gì?

Motor giảm tốc là loại động cơ điện có tốc độ quay chậm hơn so với động cơ thông thường nhờ vào hệ thống giảm tốc tích hợp. Tốc độ đầu ra của motor giảm tốc có thể giảm theo các tỷ lệ như 1/2, 1/3, 1/4, 1/5, 1/8, 1/10, 1/15,… so với tốc độ ban đầu của động cơ. Khách hàng có thể tham khảo các dòng động cơ giảm tốc VC chất lượng cao do Kỹ Thuật Vô Cực phân phối

II. Cấu tạo của động cơ giảm tốc

Motor giảm tốc được cấu tạo bởi 2 bộ phận chính: Động cơ điện và Hộp giảm tốc

Động cơ điện (motor điện)

Động cơ điện là bộ phận chính có nhiệm vụ chuyển đổi năng lượng điện thành cơ năng, tạo ra chuyển động quay. Động cơ điện gồm 2 phần chính là Stato và Roto. Có hai loại động cơ điện, đó là: Động cơ điện xoay chiều 1 pha và Động cơ điện xoay chiều 3 pha.

Hầu hết các động cơ điện hiện nay hoạt động theo nguyên lý hiệu ứng điện từ, với tốc độ quay tiêu chuẩn thường dao động trong khoảng 2900 vòng/phút (rpm), 1450 rpm hoặc 960 rpm. Tuy nhiên, mô-men xoắn của động cơ điện thường nhỏ, khiến nó cần đến một cơ chế hỗ trợ để điều chỉnh tốc độ và lực quay phù hợp với yêu cầu thực tế.

Hộp giảm tốc

Hộp giảm tốc là bộ phận kết nối giữa động cơ điện và thiết bị đầu cuối, giúp điều chỉnh tốc độ quay và tăng mô-men xoắn. Nhờ vào hộp giảm tốc, tốc độ vòng quay của động cơ có thể giảm xuống theo nhu cầu sử dụng mà vẫn đảm bảo khả năng tải trọng lớn.

Phân loại hộp giảm tốc:

III. Nguyên lý hoạt động của Motor giảm tốc

• Chuyển đổi năng lượng: Khi có dòng điện chạy vào, động cơ điện tạo ra chuyển động quay nhờ tương tác giữa stato và roto.
• Giảm tốc độ và tăng mô-men xoắn: Chuyển động quay từ động cơ sẽ truyền qua hộp giảm tốc, nơi các bánh răng hoặc trục vít làm giảm tốc độ nhưng tăng lực kéo đầu ra.
• Truyền động tới thiết bị: Sau khi được điều chỉnh qua hộp giảm tốc, chuyển động quay sẽ được truyền đến các bộ phận máy móc để thực hiện nhiệm vụ mong muốn.

IV. Ưu Điểm Của Động Cơ Giảm Tốc

• Tăng mô-men xoắn: Giúp các máy móc có khả năng làm việc với tải nặng hơn.
• Giảm tốc độ: Điều chỉnh tốc độ đầu ra phù hợp với yêu cầu vận hành.
• Tiết kiệm năng lượng: Vận hành hiệu quả hơn so với việc sử dụng động cơ đơn thuần.
• Tuổi thọ cao: Giảm áp lực lên các bộ phận của máy móc, kéo dài tuổi thọ thiết bị.

V. Ứng Dụng Của Động Cơ Giảm Tốc

Động cơ giảm tốc được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

• Công nghiệp: Sử dụng trong băng chuyền, máy ép, máy cán thép, gầu tải, vít tải.
• Nông nghiệp: Máy trộn thức ăn gia súc, hệ thống tưới tiêu tự động.
• Đời sống: Thiết bị tự động hóa nhỏ như cửa cuốn, máy khuấy mini.

VI. Các Loại Động Cơ Giảm Tốc Phổ Biến Trên Thị Trường Hiện Nay

Để đáp ứng đa dạng yêu cầu lắp đặt và điều kiện vận hành trong công nghiệp, motor giảm tốc được sản xuất với nhiều kiểu dáng và tính năng khác nhau. Dưới đây là các loại động cơ giảm tốc phổ biến nhất:

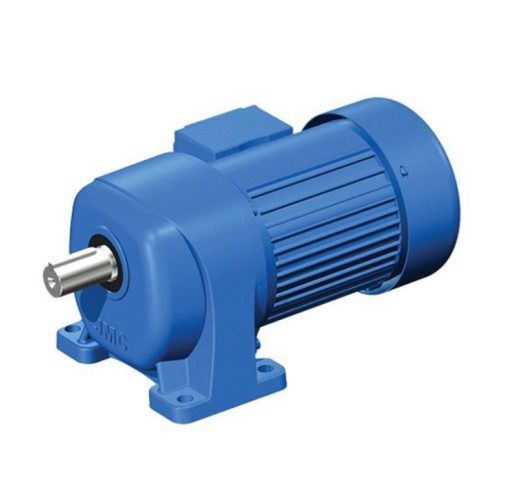

1. Động cơ giảm tốc chân đế

Là loại motor giảm tốc có phần chân đế đúc liền vỏ, cho phép bắt bulong cố định chắc chắn lên bệ máy hoặc mặt phẳng. Loại này phù hợp với các hệ thống truyền động băng tải, máy khuấy, bồn trộn cố định nhờ khả năng chịu lực rung lắc tốt.

2. Động cơ giảm tốc mặt bích

Được thiết kế với phần mặt bích ở trục ra, giúp kết nối trực tiếp với vách máy hoặc hộp số phụ mà không cần bệ đỡ chân đế. Loại động cơ này thường dùng trong máy nén, máy khuấy chìm, hệ thống khuấy hóa chất hoặc lắp thẳng đứng.

3. Động cơ giảm tốc cốt âm / cốt dương

• Motor giảm tốc cốt dương (Solid Shaft): Trục đầu ra là dạng trục đặc, kết nối với khớp nối hoặc bánh răng ngoài.
• Motor giảm tốc cốt âm (Hollow Shaft): Trục đầu ra là dạng lỗ rỗng, cho phép đút trực tiếp trục của máy sản xuất vào, giúp tối ưu diện tích và giảm tải trọng cho cơ cấu truyền động.

4. Động cơ giảm tốc Mini (Micro Gear Motor)

Có công suất nhỏ (từ 6W đến 400W), kích thước nhỏ gọn, chạy điện 1 pha 220V hoặc 3 pha 220V/380V. Dòng này tích hợp bộ điều chỉnh tốc độ (dùng tụ hoặc bộ điều khiển) rất thích hợp cho băng tải đóng gói, máy dán nhãn, thiết bị y tế và băng chuyền sản phẩm nhẹ.

5. Hộp giảm tốc vuông góc (Right Angle Gearbox)

Trục ra tạo thành góc 90 độ so với trục vào của động cơ (thường là dạng bánh răng côn hoặc trục vít – bánh vít NMRV). Giải pháp này giúp tiết kiệm không gian chiều dài tối đa khi lắp đặt trong nhà xưởng hẹp.

VII. Hướng Dẫn Cách Tính Tỷ Số Truyền Và Chọn Động Cơ Giảm Tốc Chuẩn Kỹ Thuật

Lựa chọn đúng thông số motor giảm tốc không chỉ giúp máy móc vận hành mượt mà mà còn tránh tình trạng quá tải cháy động cơ hoặc lãng phí điện năng.

1. Công thức tính tỷ số truyền (i)

Tỷ số truyền i của hộp giảm tốc được xác định bằng công thức:

i = n1 / n2

Trong đó:

• n1: Tốc độ quay của động cơ điện chưa qua giảm tốc (thường là 1450 vòng/phút cho động cơ 4 cực – 4P).
• n2: Tốc độ đầu ra mong muốn trên trục hộp giảm tốc (vòng/phút – rpm).

Ví dụ thực tế: Bạn có động cơ 1450 rpm và cần tốc độ đầu ra của băng tải là 29 vòng/phút. Tỷ số truyền cần chọn là: i = 1450 / 29 = 50 (Tỷ số truyền 1/50).

2. Các tiêu chí quan trọng khi chọn mua motor giảm tốc

1. Công suất động cơ (kW / HP): Tính toán lực tải thực tế của máy (ví dụ: 0.37kW, 0.75kW, 1.5kW, 2.2kW, 3.7kW,…).
2. Mô-men xoắn đầu ra (Torque – Nm): Lực kéo đầu ra thực tế. Công suất càng lớn và tốc độ quay càng chậm thì mô-men xoắn càng lớn.
3. Hệ số phục vụ (Service Factor – SF): Với tải nặng, tải va đập mạnh (như máy nén đá, máy ép kim loại), nên chọn động cơ có hệ số SF > 1.4 để đảm bảo tuổi thọ bánh răng.
4. Điện áp sử dụng: Điện 1 pha 220V (dùng cho dân dụng/xưởng nhỏ) hoặc Điện 3 pha 380V (cho nhà máy công nghiệp).

VIII. Các Sự Cố Thường Gặp Ở Động Cơ Giảm Tốc & Cách Xử Lý Nhanh

IX. Câu Hỏi Thường Gặp Về Động Cơ Giảm Tốc (FAQ)

1. Động cơ giảm tốc và hộp giảm tốc khác nhau như thế nào?

Hộp giảm tốc chỉ là bộ phận chứa hệ thống bánh răng/trục vít dùng để giảm tốc. Còn động cơ giảm tốc (motor giảm tốc) là sản phẩm hoàn chỉnh tích hợp sẵn cả Động cơ điện và Hộp giảm tốc thành một khối thống nhất.

2. Tại sao không dùng biến tần để giảm tốc thay cho động cơ giảm tốc?

Biến tần giúp giảm tốc độ động cơ bằng cách giảm tần số, nhưng khi giảm tần số quá sâu (dưới 25Hz), mô-men xoắn của động cơ điện sẽ bị giảm mạnh và quạt tản nhiệt quay chậm gây nóng máy. Động cơ giảm tốc giúp giảm tốc độ nhưng tăng mô-men xoắn gấp nhiều lần, đáp ứng các tải nặng mà biến tần đơn thuần không làm được. Tốt nhất là kết hợp cả hai: dùng động cơ giảm tốc để tăng lực kéo và dùng biến tần để tinh chỉnh tốc độ linh hoạt.

3. Bao lâu thì cần thay dầu bôi trơn cho motor giảm tốc?

Đối với motor giảm tốc mới, nên thay dầu lần đầu sau khoảng 500 giờ vận hành liên tục. Các lần tiếp theo nên bảo dưỡng và thay dầu định kỳ sau mỗi 2.500 – 4.000 giờ (tùy thuộc vào môi trường làm việc nặng nhẹ và loại dầu bôi trơn).

Kết luận: Động cơ giảm tốc hay motor giảm tốc là giải pháp lý tưởng cho các ứng dụng cần điều chỉnh tốc độ và tăng lực xoắn. Với cấu tạo đơn giản nhưng hiệu quả, cùng nguyên lý hoạt động rõ ràng, thiết bị này đã khẳng định vai trò quan trọng trong nhiều lĩnh vực. Hy vọng bài viết trên đã giúp bạn hiểu rõ hơn về động cơ giảm tốc là gì cũng như cách nó vận hành. Nếu bạn đang tìm kiếm một giải pháp tối ưu cho hệ thống máy móc của mình, hãy liên hệ với chúng tôi!
