HMI là gì? Cấu tạo và nguyên lý hoạt động của HMI

Một trong những thiết bị đóng vai trò then chốt trong hệ thống tự động hóa hiện nay chính là màn hình HMI. Cầu nối hoàn hảo giữa con người và máy móc. Vậy HMI là gì? Cấu tạo và nguyên lý hoạt động của nó ra sao? Hãy cùng khám phá ngay sau đây.

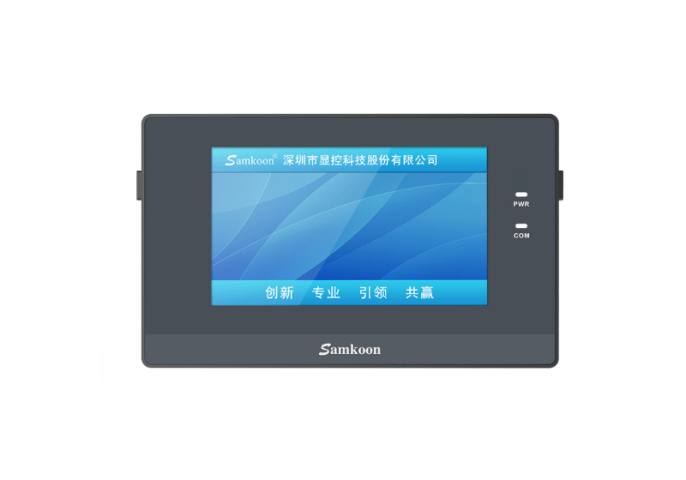

Màn hình HMI là gì?

Màn hình HMI (Human Machine Interface) – hay giao diện người-máy. Là một công cụ giúp con người dễ dàng tương tác với các hệ thống máy móc hoặc thiết bị tự động hóa. Thay vì phải vận hành thủ công qua các nút bấm phức tạp, HMI mang đến trải nghiệm điều khiển trực quan thông qua màn hình cảm ứng, biểu đồ và dữ liệu thời gian thực.

Nói cách khác, bất cứ màn hình giao diện nào giúp con người “giao tiếp” với máy móc, thiết bị thì sẽ được gọi là màn hình HMI.

Cấu tạo của màn hình HMI

Cấu tạo của màn hình HMI bao gồm nhiều thành phần khác nhau, mỗi thành phần đảm nhận một chức năng cụ thể. Dưới đây là cấu tạo chi tiết của màn hình HMI:

Cấu tạo phần cứng:

• Màn hình hiển thị:  Giao diện chính để người dùng tương tác, thường có độ phân giải cao.
• Touch screen
• Bàn phím: dùng để điều khiển
• Bộ nhớ: ROM, RAM, EPROM/Flash
• Bộ xử lý: CPU
• Vỏ: Vỏ nhựa hoặc vỏ kim loại

Truyền thông:

• Các cổng kết nối với PLC, máy tính hoặc các thiết bị ngoại vi khác như:  RS232, RS485, Ethernet, USB
• Giao thức truyền thông: Modbus, PPI,  Profibus,  CANbus…

Cấu tạo phần mềm:

• Các đối tượng: Nút nhấn (Button), Thanh trượt (Slider), Đồng hồ đo (Meter, Gauge), Biểu đồ (Graph, Trend Chart), Cảnh báo (Alarm, Notification)
• Các hàm lệnh: giúp kiểm soát và xử lý dữ liệu, bao gồm Lệnh điều khiển cơ bản, Lệnh đọc/ghi dữ liệu, Lệnh tính toán (Arithmetic Functions), Lệnh logic (IF, ELSE, CASE, LOOP), Lệnh truyền thông (Communication Commands)
• Phần mềm để phát triển: cung cấp môi trường thiết kế giao diện, lập trình logic, kết nối với PLC và kiểm tra hoạt động của HMI.
• Các công cụ xây dựng HMI: Các công cụ hỗ trợ trong quá trình thiết kế giao diện và lập trình HMI như Thư viện giao diện, Công cụ vẽ đồ họa, Công cụ lập trình lệnh, Công cụ kết nối dữ liệu.
• Các công cụ nạp xuất chương trình và kết nối: Cổng kết nối USB, Ethernet, RS232, RS485, Phần mềm nạp chương trình, Bộ nhớ ngoài..
• Mô phỏng: Trước khi triển khai thực tế, kỹ sư có thể kiểm tra hoạt động của giao diện bằng các công cụ mô phỏng: Mô phỏng trên phần mềm lập trình như WinCC, TIA Portal, EasyBuilder Pro cho phép chạy thử giao diện trên máy tính. Kết nối với PLC giả lập để kiểm tra hoạt động của HMI.

Nguyên lý hoạt động của màn hình HMI

• Thu thập dữ liệu: Màn hình HMI nhận thông tin từ PLC thông qua các cổng giao tiếp.
• Xử lý và hiển thị: Dữ liệu được xử lý bởi CPU và chuyển đổi thành các biểu đồ, số liệu hoặc cảnh báo trực quan trên màn hình.
• Tương tác người dùng: Người vận hành sử dụng màn hình cảm ứng để gửi lệnh điều chỉnh hoặc thay đổi thông số hoạt động.
• Truyền lệnh điều khiển: Lệnh từ màn hình HMI được gửi tới các thiết bị hoặc hệ thống để thực thi.

Các chức năng thường thấy trên HMI

• Hiển thị thông tin trực quan: Đây là chức năng cốt lõi của màn hình HMI trong mọi hệ thống tự động hóa. HMI giúp hiển thị trạng thái vận hành của máy móc và dây chuyền theo thời gian thực như tốc độ, nhiệt độ, áp suất, mực nước, trạng thái motor, van, cảm biến hay biến tần. Nhờ giao diện người máy trực quan, người vận hành có thể quan sát nhanh toàn bộ hệ thống từ đó giảm sai sót và phản ứng kịp thời khi có bất thường.
• Điều khiển và giám sát hệ thống: Không chỉ để xem dữ liệu, HMI còn cho phép người dùng thao tác trực tiếp với thiết bị thông qua các nút lệnh như Start, Stop, Reset, Auto, Manual hoặc nhập các giá trị cài đặt setpoint. Thông qua kết nối với PLC, HMI đóng vai trò là cầu nối giữa con người và máy, giúp giám sát quá trình sản xuất và điều khiển thiết bị thuận tiện hơn.
• Thông báo và cảnh báo lỗi: Trên nhiều màn hình HMI công nghiệp, chức năng alarm gần như không thể thiếu. HMI có thể phát cảnh báo khi hệ thống vượt ngưỡng nhiệt độ, quá tải động cơ, mất tín hiệu cảm biến, lỗi truyền thông hoặc dừng máy bất thường.
• Quản lý dữ liệu: Nhiều HMI hiện nay không chỉ hiển thị dữ liệu tức thời mà còn hỗ trợ data logging, trend, history trend và recipe để quản lý thông tin vận hành hiệu quả hơn. Người dùng có thể lưu lịch sử sản xuất, theo dõi đồ thị biến động thông số, truy xuất dữ liệu lỗi hoặc lưu bộ tham số cho từng mã sản phẩm khác nhau.
• Các chức năng mở rộng khác như đa ngôn ngữ, phân quyền, report, script: Ngoài các chức năng cơ bản, nhiều dòng HMI hiện đại còn tích hợp thêm đa ngôn ngữ, phân quyền người dùng, report, script, macro, kết nối mạng công nghiệp như Modbus TCP, Ethernet hoặc truyền dữ liệu lên SCADA. Những tính năng này giúp HMI không chỉ là màn hình hiển thị, mà còn trở thành trung tâm giao tiếp và quản lý vận hành linh hoạt hơn.
• Hỗ trợ kết nối mạng: Hầu hết các dòng sản phẩm HMI đều cho phép người dùng thực hiện kết nối Internet, Ethernet,… Điều này tạo thuận tiện trong việc kiểm soát, cài đặt hệ thống từ xa.

Ưu điểm khi sử dụng màn hình HMI

Không phải ngẫu nhiên mà màn hình HMI ngày càng trở thành lựa chọn quan trọng trong các hệ thống tự động hóa hiện đại. Thiết bị này không chỉ đóng vai trò là giao diện người máy giúp hiển thị thông tin trực quan, mà còn hỗ trợ điều khiển, giám sát, thu thập dữ liệu và kết nối với PLC, biến tần, cảm biến hay các thiết bị trong mạng công nghiệp. So với bảng điều khiển truyền thống, HMI mang lại nhiều lợi ích rõ rệt về vận hành, quản lý và tối ưu chi phí.

Tăng hiệu quả vận hành hệ thống

Một trong những ưu điểm nổi bật nhất của màn hình HMI là giúp hệ thống vận hành ổn định, mượt mà và dễ kiểm soát hơn. Thông qua HMI, người dùng có thể cài đặt thông số, thay đổi setpoint, lựa chọn chế độ Auto hoặc Manual, đồng thời điều khiển nhiều thiết bị trên cùng một giao diện thay vì thao tác rời rạc trên từng nút nhấn cơ. Khi HMI được kết nối với PLC toàn bộ quá trình vận hành trở nên logic hơn, giảm lỗi do thao tác thủ công và rút ngắn thời gian xử lý. Nhiều dòng HMI hiện nay còn hỗ trợ kết nối mạng như Modbus TCP hoặc Ethernet, cho phép giám sát và vận hành hệ thống từ xa, rất phù hợp với các nhà máy cần kiểm soát thiết bị linh hoạt.

Giám sát 24/7

Màn hình HMI giúp người vận hành theo dõi trạng thái hệ thống liên tục theo thời gian thực. Các thông số quan trọng hay trạng thái cảnh báo đều được hiển thị rõ ràng trên giao diện. Nhờ đó, kỹ thuật viên và quản lý sản xuất có thể nhanh chóng nắm được tình trạng máy mà không cần dừng hệ thống để kiểm tra thủ công. Khi xảy ra sự cố, HMI cũng hỗ trợ hiển thị lỗi hoặc cảnh báo bất thường để người dùng kịp thời xử lý.

Tối ưu chi phí

Sử dụng màn hình HMI còn giúp doanh nghiệp tối ưu chi phí vận hành trong dài hạn. Khi nhiều thao tác điều khiển, cài đặt và giám sát đã được lập trình sẵn trên giao diện người máy, nhu cầu thao tác thủ công giảm đi đáng kể. Điều này không chỉ tiết kiệm nhân lực mà còn hạn chế sai sót do con người, từ đó giảm chi phí sửa lỗi và chi phí dừng máy.

Nâng cao khả năng thu thập, phân tích dữ liệu

Trong các dây chuyền sản xuất hoặc hệ thống tự động hóa lớn, khối lượng dữ liệu vận hành thường rất lớn và thay đổi liên tục. Nếu chỉ dùng phương pháp giám sát truyền thống, việc tổng hợp và phân tích dữ liệu sẽ mất nhiều thời gian, thậm chí thiếu chính xác. Khi tích hợp HMI, người dùng có thể khai thác các chức năng như data logging, trend, history trend hoặc report để lưu trữ và theo dõi dữ liệu một cách bài bản hơn. Nhờ đó, doanh nghiệp có thể phân tích hiệu suất thiết bị, đánh giá nguyên nhân lỗi, theo dõi xu hướng vận hành và đưa ra quyết định tối ưu quy trình sản xuất.

Thuận tiện cho mở rộng hệ thống

Một ưu điểm khác của màn hình HMI là hỗ trợ mở rộng hệ thống khá linh hoạt. Khi doanh nghiệp cần bổ sung thêm máy móc, tích hợp thêm cảm biến, biến tần, servo hoặc mở rộng số điểm điều khiển, việc có sẵn HMI sẽ giúp quá trình đồng bộ trở nên dễ dàng hơn. Thay vì phải thay đổi toàn bộ kết cấu điều khiển cơ khí, người dùng chỉ cần điều chỉnh chương trình, thêm màn hình chức năng hoặc cập nhật giao diện hiển thị để phù hợp với quy mô mới.

Ứng dụng của màn hình HMI

• Ứng dụng trong điều khiển dây chuyền sản xuất tự động: Đây là một trong những ứng dụng phổ biến nhất của màn hình HMI. Trong các dây chuyền đóng gói, chiết rót, băng tải hoặc lắp ráp tự động, HMI được dùng để giám sát trạng thái vận hành, cài đặt thông số sản xuất, điều chỉnh tốc độ, theo dõi số lượng đầu ra.
• Sử dụng HMI trong hệ thống bơm, quạt và xử lý nước: Với các hệ thống cần theo dõi liên tục như trạm bơm, hệ thống cấp thoát nước hoặc xử lý nước thải, HMI thường được dùng để giám sát áp suất, lưu lượng, mực nước, trạng thái bơm và các tín hiệu từ sensor.
• Ứng dụng trong điều khiển máy độc lập: Màn hình HMI thường được tích hợp như giao diện điều khiển chính để người dùng cài đặt tham số, chọn chế độ hoạt động, quản lý recipe và theo dõi trạng thái máy. Ví dụ ở máy CNC, HMI có thể dùng để hiển thị vị trí trục, thông số cắt hoặc cảnh báo lỗi. Với máy ép hoặc máy đóng gói, HMI hỗ trợ thay đổi thông số nhanh cho từng sản phẩm mà không cần can thiệp sâu vào chương trình PLC.
• Ứng dụng trong hệ thống HVAC: Trong các tòa nhà, nhà xưởng hoặc khu sản xuất có yêu cầu kiểm soát môi trường, màn hình HMI thường được dùng để giám sát và điều khiển hệ thống HVAC. Người vận hành có thể theo dõi nhiệt độ, độ ẩm, áp suất phòng, trạng thái quạt, chiller hoặc AHU ngay trên một giao diện trực quan.
• Ứng dụng trong tủ điện: Với những hệ thống sản xuất nhiều mã hàng hoặc thay đổi thông số thường xuyên, HMI được dùng để quản lý recipe và chuyển đổi chế độ làm việc rất nhanh. Chẳng hạn trong máy trộn, máy chiết rót, máy in bao bì hoặc dây chuyền gia công theo từng đơn hàng, người dùng chỉ cần chọn công thức có sẵn trên màn hình HMI thay vì nhập lại từng thông số.

Mua HMI ở đâu uy tín?

Để đảm bảo chất lượng và hiệu quả sử dụng của HMI, việc lựa chọn nhà cung cấp uy tín là vô cùng quan trọng. Tại Việt Nam, Kỹ Thuật Vô Cực nổi bật là đơn vị đáng tin cậy, chuyên cung cấp các dòng màn hình HMI chính hãng với chất lượng vượt trội.

• Sản phẩm đa dạng: Phù hợp với mọi quy mô và yêu cầu sử dụng
• Cam kết chính hãng: Kỹ Thuật Vô Cực là đại diện độc quyền của Samkoon, KOC, HCFA tại Việt Nam
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng tư vấn, lắp đặt và hỗ trợ 24/7
• Giá cả hợp lý: Chính sách giá cạnh tranh cùng nhiều ưu đãi hấp dẫn.

Nếu bạn đang tìm kiếm một giải pháp HMI chất lượng. Hãy để Kỹ Thuật Vô Cực đồng hành cùng bạn. Chúng tôi cam kết mang đến những sản phẩm và dịch vụ tốt nhất, đáp ứng mọi nhu cầu của khách hàng.

>>> Đừng bỏ qua các loại màn hình HMI chính hãng chất lượng cao tại Vô Cực.

Câu hỏi thường gặp về HMI

HMI khác gì SCADA

HMI và SCADA đều phục vụ giám sát vận hành, nhưng phạm vi sử dụng rất khác nhau. HMI thường là giao diện người máy đặt ngay trên máy hoặc tủ điện, dùng để hiển thị thông số, nhập lệnh Start/Stop, cài đặt setpoint,… Trong khi đó, SCADA là hệ thống giám sát ở cấp cao hơn, có thể thu thập dữ liệu từ nhiều PLC, nhiều máy hoặc cả dây chuyền, lưu lịch sử tập trung, tạo báo cáo và cho phép giám sát từ cấp phòng điều khiển hoặc nhiều điểm truy cập khác nhau. Nói ngắn gọn, HMI phù hợp với máy đơn hoặc cụm máy, còn SCADA phù hợp khi doanh nghiệp cần quản lý trên quy mô lớn hơn.

HMI khác PLC ở điểm nào

PLC là bộ điều khiển logic lập trình, tức là nơi xử lý tín hiệu vào ra, chạy chương trình điều khiển và quyết định thiết bị phải hoạt động như thế nào. HMI không làm nhiệm vụ đó. HMI chủ yếu là lớp giao tiếp để con người nhìn thấy dữ liệu từ PLC và gửi lệnh vận hành về PLC.

Xu hướng phát triển của HMI trong tương lai

Xu hướng phát triển của HMI đang đi theo hướng trực quan hơn và kết nối mạnh hơn với hạ tầng số của nhà máy. Thay vì chỉ là màn hình cảm ứng đứng riêng lẻ, nhiều nền tảng HMI mới đã hỗ trợ truy cập qua trình duyệt giúp kỹ sư hoặc quản lý có thể xem trạng thái hệ thống từ nhiều thiết bị khác nhau mà không cần đứng trực tiếp trước máy.

Thêm nữa, HMI ngày càng dùng nhiều giao diện mở và kết nối chuẩn hóa hơn với PLC, cơ sở dữ liệu. Tương lai của HMI không chỉ nằm ở việc hiển thị đẹp hơn, mà ở khả năng tích hợp tốt hơn với IIoT, dữ liệu sản xuất, bảo trì dự đoán và quản trị nhà máy theo thời gian thực.

HMI hỗ trợ những giao thức truyền thông nào

HMI có thể hỗ trợ khá nhiều giao thức truyền thông, nhưng không phải model nào cũng giống nhau. Người dùng thường gặp Modbus RTU qua RS-485, Modbus TCP qua Ethernet, các driver giao tiếp riêng với PLC của từng hãng, và trong nhiều hệ thống hiện đại còn có cả EtherNet/IP, Profinet hoặc OPC UA. Một số nền tảng HMI hoặc phần mềm giám sát mở rộng còn hỗ trợ MQTT, REST, SQL và các giao diện kết nối với hệ thống cơ sở dữ liệu.

Hy vọng bài viết trên đã giúp bạn hiểu rõ hơn về màn hình HMI và tầm quan trọng của nó trong công nghiệp hiện đại. Liên hệ ngay hôm nay để được tư vấn miễn phí!
