Khi Servo cũ gặp sự cố, xuống cấp hoặc không còn linh kiện thay thế, việc tìm một bộ Servo tương đương là giải pháp phổ biến để duy trì hoạt động của máy. Để đảm bảo Servo thay thế hoạt động đúng với hệ thống hiện tại, cần đối chiếu từ thông số motor, Drive, phương thức điều khiển và yêu cầu thực tế của máy.
Vậy cụ thể cần lấy những thông số nào? Dưới đây là các thông tin quan trọng nhất cần kiểm tra trước khi chọn bộ Servo tương đương.

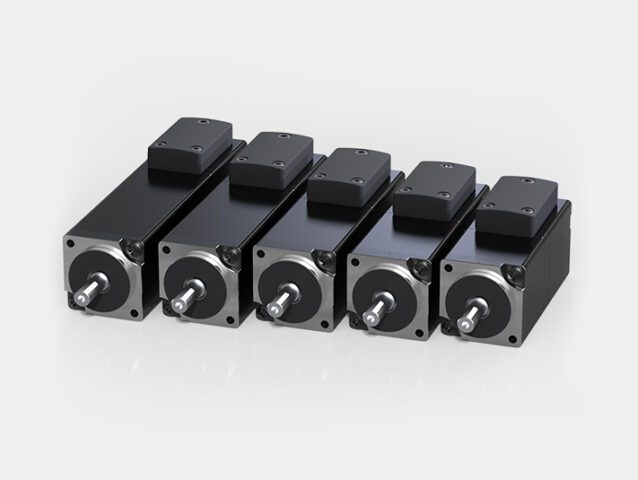

1. Thông số Servo Motor
Đây là nhóm thông số cơ bản cần xác định đầu tiên trên Servo cũ.
Công suất Servo Motor
- Công suất định mức: W hoặc kW.
Đây là cơ sở để tìm Servo mới cùng phân khúc công suất. Tuy nhiên, không nên chỉ chọn Servo mới có cùng công suất, vì còn phải kiểm tra tốc độ và mô-men.
Điện áp
- Điện áp định mức của Servo Motor.
- Điện áp nguồn cấp cho Servo Drive.
- Nguồn 1 pha hay 3 pha.
- Dải điện áp mà hệ thống hiện tại đang sử dụng.
Dòng điện
- Dòng định mức.
- Dòng cực đại.
- Đối chiếu khả năng đáp ứng của Servo Drive mới.
Tốc độ Servo Motor
Cần xác định:
- Tốc độ định mức.
- Tốc độ tối đa.
- Tốc độ máy đang sử dụng thực tế.
- Yêu cầu tốc độ của máy sau khi thay thế.
Ví dụ, Servo cũ có tốc độ định mức 3.000 rpm thì Servo mới cần đảm bảo đáp ứng được tốc độ làm việc thực tế của máy. Không nên chỉ nhìn vào công suất để lựa chọn.
Mô-men Servo Motor
Cần kiểm tra:
- Mô-men định mức.
- Mô-men cực đại.
- Mô-men tải thực tế.
- Mô-men trong quá trình tăng tốc và giảm tốc.
Đặc biệt với các máy có tải lớn, tăng tốc nhanh hoặc thường xuyên đảo chiều, mô-men cực đại và khả năng quá tải của Servo cần được xem xét kỹ.
Quán tính tải
Nếu có thông tin về tải, cần xác định thêm:
- Quán tính tải.
- Quán tính rotor của motor.
- Tỷ số quán tính tải/motor.
Thông số này đặc biệt quan trọng với các ứng dụng định vị, tăng tốc nhanh hoặc cơ cấu có tải lớn.

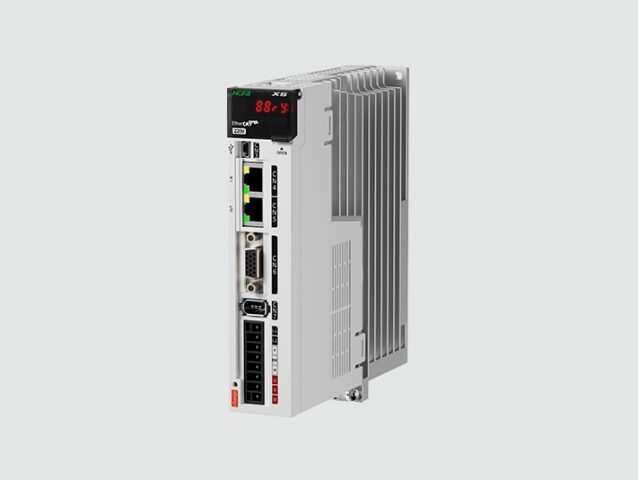

2. Thông số Servo Drive
Thông số Servo Drive cần kiểm tra
- Model Drive.
- Công suất định mức.
- Dòng đầu ra định mức.
- Dòng đầu ra cực đại.
- Điện áp nguồn.
- Motor tương thích.
- Encoder tương thích.
- Chế độ điều khiển.
- Các ngõ vào/ngõ ra cần sử dụng.
Phương thức điều khiển
Xác định Servo cũ đang nhận lệnh bằng:
- Pulse/Direction.
- Analog.
- EtherCAT.
- CANopen.
- Modbus hoặc giao thức khác.
- Điều khiển thông qua Motion Controller.
Bộ điều khiển đang sử dụng
Cần biết Servo Drive được kết nối với:
- PLC.
- Motion Controller.
- CNC.
- Bộ điều khiển chuyển động chuyên dụng.
Ví dụ, nếu Servo cũ được điều khiển bằng EtherCAT thì Servo mới cần có khả năng giao tiếp phù hợp nếu muốn giữ nguyên kiến trúc điều khiển.
3. Thông số Encoder và phản hồi
Encoder là thành phần cung cấp tín hiệu phản hồi để Servo Drive kiểm soát vị trí và tốc độ motor. Vì vậy, đây là thông số không thể bỏ qua khi thay Servo.
Cần xác định trên Servo cũ:
Loại Encoder
- Encoder Incremental.
- Encoder Absolute.
Độ phân giải
- Số xung/vòng đối với encoder incremental.
- Số bit đối với encoder absolute.
Giao tiếp Encoder
- Loại tín hiệu.
- Chuẩn giao tiếp.
- Khả năng tương thích với Servo Drive.
Các thông tin liên quan khác
- Có hỗ trợ phản hồi thứ hai hay không.
- Chức năng encoder có liên quan đến điều khiển vị trí hay đồng bộ hay không.
4. Thông số cơ khí và các phụ kiện đi kèm
Một Servo có thông số điện phù hợp nhưng không lắp vừa máy thì cũng không thể thay thế trực tiếp.
Kích thước Servo Motor
- Kích thước mặt bích.
- Khoảng cách lỗ bắt vít.
- Đường kính trục.
- Chiều dài trục.
- Chiều dài thân motor.
- Kiểu lắp đặt.
Brake
- Motor cũ có Brake hay không.
- Điện áp Brake.
- Kiểu điều khiển Brake.
- Servo mới có hỗ trợ Brake hay không.
Cáp và đầu nối
- Cáp motor.
- Cáp encoder.
- Đầu nối.
- Chiều dài cáp.
- Kiểu connector.
Nếu thay khác thương hiệu, có thể phải thay cả cáp hoặc đầu nối thay vì sử dụng lại toàn bộ hệ thống cũ.
5. Thông số thực tế của máy để xác định Servo tương đương
Nếu không tìm được model thay thế 1:1 hoặc chuyển sang hãng khác, cần bổ sung thông tin tải và chuyển động thực tế của máy để kiểm tra lại khả năng đáp ứng:
Tải của máy
- Khối lượng tải.
- Mô-men tải.
- Quán tính tải.
- Tải thay đổi hay cố định.
Cơ cấu truyền động
- Vít me.
- Băng tải.
- Pulley.
- Hộp số.
- Cơ cấu quay.
- Cơ cấu nâng hạ.
Yêu cầu chuyển động
- Tốc độ làm việc.
- Thời gian tăng tốc.
- Thời gian giảm tốc.
- Tần suất chạy/dừng.
- Chu kỳ hoạt động.
Yêu cầu điều khiển
- Độ chính xác vị trí.
- Độ lặp lại.
- Đồng bộ nhiều trục.
- Yêu cầu phản hồi vị trí/tốc độ.
6. Những lưu ý sau khi đã lựa chọn Servo tương đương để thay thế
Sau khi đã chọn được bộ Servo có thông số tương đương, vẫn cần kiểm tra một số điểm trước và sau khi thay để đảm bảo hệ thống vận hành ổn định.
Kiểm tra khả năng tương thích trước khi lắp
Không nên mặc định Servo mới có thể thay trực tiếp chỉ vì các thông số chính tương đương. Cần kiểm tra lại:
- Servo Motor và Servo Drive có tương thích với nhau không?
- Encoder có đúng chuẩn và được Drive hỗ trợ không?
- Cáp motor, cáp encoder và đầu nối có cần thay đổi không?
- Kích thước mặt bích, trục và vị trí lắp đặt có phù hợp không?
- Motor có Brake hay không và cách đấu Brake có thay đổi không?
Kiểm tra tham số sau khi thay
Khi chuyển sang Servo mới, không nên giữ nguyên toàn bộ tham số của Servo cũ mà không kiểm tra lại. Cần thiết lập và kiểm tra các thông số như:
- Tốc độ.
- Mô-men.
- Chế độ điều khiển.
- Giới hạn tốc độ/mô-men.
- Tham số encoder.
- Các thông số liên quan đến vị trí và độ chính xác.
- …
Chạy thử trước khi đưa vào sản xuất
Nên kiểm tra theo từng bước: Chạy không tải → chạy tốc độ thấp → chạy có tải → kiểm tra tốc độ và vị trí → chạy ở điều kiện thực tế.
Trong quá trình chạy thử cần theo dõi alarm, độ rung, tiếng ồn, nhiệt độ motor, dòng điện và khả năng đáp ứng khi tăng/giảm tốc.

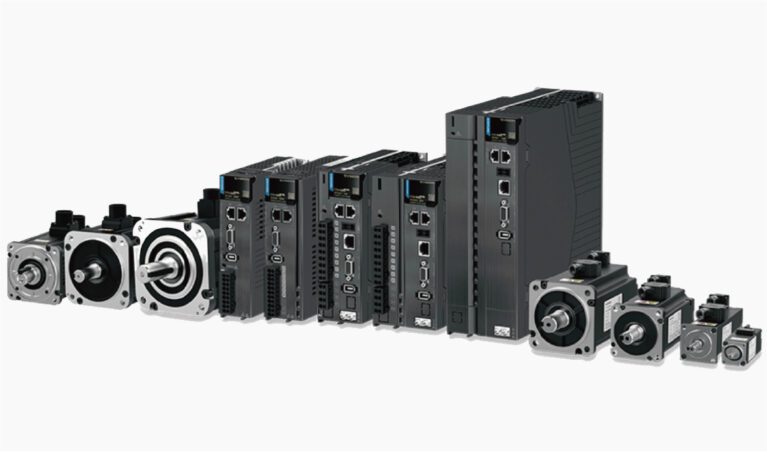

7. Giải pháp thay thế Servo toàn diện tại Kỹ Thuật Vô Cực
Thay thế Servo cũ đòi hỏi không chỉ lựa chọn đúng thiết bị mà còn phải đảm bảo khả năng tương thích với toàn bộ hệ thống và quá trình chuyển đổi diễn ra thuận lợi. Với đội ngũ kỹ thuật có kinh nghiệm trong lĩnh vực tự động hóa, Kỹ Thuật Vô Cực hỗ trợ khách hàng từ khâu xác định thông số Servo cũ, lựa chọn thiết bị thay thế đến cài đặt và vận hành.
Tư vấn và đối chiếu Servo cũ
Khách hàng chỉ cần cung cấp ảnh tem Servo Motor, Servo Drive và thông tin cơ bản của máy. Đội ngũ kỹ thuật Vô Cực hỗ trợ xác định:
- Model và thông số Servo đang sử dụng.
- Công suất, tốc độ và mô-men.
- Loại encoder và phương thức phản hồi.
- Servo Drive tương ứng.
- Phương thức điều khiển và giao tiếp.
- Các yêu cầu liên quan đến tải và cơ cấu máy.
Lựa chọn Servo thay thế phù hợp
Đội ngũ kỹ thuật Kỹ Thuật Vô Cực sẽ hỗ trợ kiểm tra thông số, đối chiếu thiết bị và tư vấn phương án Servo phù hợp, giúp quá trình thay thế chính xác ngay từ đầu và hạn chế phát sinh khi đưa hệ thống vào vận hành.
Hỗ trợ kỹ thuật trong quá trình chuyển đổi
Sau khi lựa chọn thiết bị, Vô Cực hỗ trợ các vấn đề kỹ thuật liên quan đến:
- Đấu nối Servo Motor và Servo Drive.
- Kết nối encoder và tín hiệu điều khiển.
- Cài đặt các tham số cơ bản.
- Thiết lập chế độ điều khiển.
- Kiểm tra tín hiệu và xử lý cảnh báo.
- Hướng dẫn chạy thử và tinh chỉnh Servo.
Cung cấp Servo chính hãng và hỗ trợ sau bán hàng
Kỹ Thuật Vô Cực cung cấp Servo Motor, Servo Drive và các thiết bị tự động hóa chính hãng, đáp ứng nhu cầu thay thế, nâng cấp và mở rộng hệ thống của doanh nghiệp. Không chỉ cung cấp thiết bị, Vô Cực chú trọng đồng hành cùng khách hàng trong suốt quá trình lựa chọn, lắp đặt và vận hành.
- Hàng chính hãng 100%: Sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng từ và thông tin kỹ thuật minh bạch.
- Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ thuật sẵn sàng tư vấn lựa chọn, đấu nối, cài đặt và xử lý các vấn đề phát sinh trong quá trình vận hành.
- Bảo hành dài hạn: Chính sách bảo hành theo tiêu chuẩn của hãng, đảm bảo quyền lợi và sự an tâm trong quá trình sử dụng.
- Kho hàng lớn: Hệ thống kho tại Hà Nội, TP.HCM và Cần Thơ, chủ động nguồn hàng, đáp ứng nhanh nhu cầu thay thế và bổ sung thiết bị cho các dự án.
Cần thay thế Servo cũ? Liên hệ Vô Cực thông qua hotline: 098.554.0011 để được tư vấn chi tiết!
- Hotline: 098.554.0011
- Email: giaiphapkythuatvc@gmail.com
- Youtube: https://www.youtube.com/@kythuatvocuc
- Địa chỉ: Dự án Bình Minh Glaxy, số 586 phố Bích Hoà, xã Bình Minh, TP. Hà Nội
- Chi nhánh 1: Số 29, Đường số 12, Khu phố 2, phường Hiệp Bình, TP. Hồ Chí Minh
- Chi nhánh 2: B1 khu TĐC Chiến Thắng, Khu Vực Thạnh Lợi, Phường Hưng Phú, Tp Cần Thơ
Câu hỏi thường gặp khi thay thế Servo
Chỉ có model Servo cũ có thể tìm được Servo thay thế không?
Có thể. Nếu model cũ đã ngừng sản xuất, có thể lựa chọn một model khác có thông số tương đương hoặc một dòng Servo mới hơn.
Có thể giữ lại Servo Drive cũ và chỉ thay Motor không?
Tùy trường hợp. Motor mới phải tương thích với Servo Drive cũ về công suất, điện áp, encoder, thông số điều khiển và đặc tính vận hành. Nếu Drive không hỗ trợ motor mới, cần thay đồng bộ cả Servo Motor và Servo Drive.
Có thể thay Servo khác thương hiệu không?
Có thể. Khi chuyển sang thương hiệu khác cần đối chiếu tốc độ, mô-men, encoder, giao tiếp, phương thức điều khiển, kích thước cơ khí và khả năng tương thích với PLC/Motion Controller.
Khi thay Servo có cần thay cả cáp Motor và cáp Encoder không?
Không phải lúc nào cũng cần. Nếu Servo mới sử dụng chuẩn đầu nối hoặc sơ đồ chân khác Servo cũ, có thể phải thay cáp hoặc sử dụng cáp phù hợp. Cần kiểm tra trước khi lắp đặt để tránh đấu nối sai.
Làm sao biết Servo mới có lắp vừa vị trí Servo cũ không?
Cần đối chiếu các thông số cơ khí như kích thước mặt bích, khoảng cách lỗ bắt vít, đường kính trục, chiều dài trục, chiều dài thân motor và vị trí đầu nối. Nếu kích thước khác nhau, có thể cần điều chỉnh cơ cấu gá lắp.
Khi thay Servo có phải cài đặt lại tham số không?
Có. Ngay cả khi Servo mới có thông số tương đương, vẫn cần kiểm tra và thiết lập các tham số phù hợp với motor, Drive và ứng dụng.
