MÀN HÌNH HMI BỊ ĐEN KHÔNG LÊN TÍN HIỆU: NGUYÊN NHÂN & CÁCH XỬ LÝ

Hệ thống đang vận hành nhưng màn hình HMI bỗng nhiên bị đen, không hiển thị hình ảnh hoặc bật nguồn nhưng không lên tín hiệu là tình huống khá thường gặp trong hệ thống tự động hóa. Lỗi này có thể xuất phát từ những nguyên nhân đơn giản như nguồn cấp, dây nguồn, cầu chì cho đến lỗi phần cứng bên trong màn hình.

Điểm quan trọng là không nên vội kết luận HMI đã hỏng khi màn hình không sáng. Việc kiểm tra theo đúng thứ tự sẽ giúp xác định nhanh lỗi nằm ở nguồn điện, màn hình, chương trình hay hệ thống điều khiển phía sau.

Vậy màn hình HMI bị đen nên kiểm tra từ đâu và xử lý như thế nào để hạn chế thời gian dừng máy? Cùng Kỹ Thuật Vô Cực kiểm tra từng nguyên nhân thường gặp dưới đây.

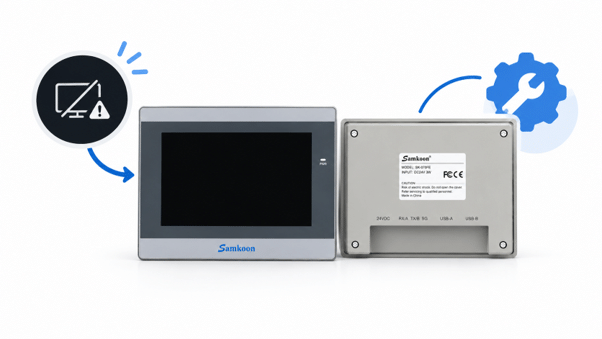

1. Màn hình HMI bị đen là lỗi gì?

Màn hình HMI bị đen có thể xuất phát từ nhiều nguyên nhân khác nhau. Trước tiên cần xác định tình trạng cụ thể của màn hình:

• Màn hình không sáng, không có đèn báo: Có thể liên quan đến nguồn cấp, dây nguồn hoặc bộ nguồn.
• Màn hình có sáng nhưng không hiển thị giao diện: Có thể do chương trình, bộ nhớ hoặc phần cứng hiển thị.
• Màn hình hiển thị nhưng bị treo: Có thể liên quan đến chương trình, bộ nhớ hoặc lỗi giao tiếp.
• HMI đang hoạt động rồi đột ngột chuyển sang màn hình đen: Cần kiểm tra nguồn điện, nhiệt độ thiết bị và tình trạng phần cứng.

2. 6 nguyên nhân khiến màn hình HMI bị đen không lên tín hiệu

2.1. HMI không được cấp nguồn hoặc nguồn cấp bị lỗi

Đây là nguyên nhân nên kiểm tra đầu tiên vì dễ kiểm tra và cũng thường xảy ra tại tủ điện.

Trước khi kết luận màn hình bị hỏng, hãy kiểm tra lại nguồn ngay tại đầu vào HMI. Nếu có đồng hồ đo, có thể đo điện áp thực tế thay vì chỉ quan sát đèn báo trên bộ nguồn.

Nếu không có điện áp đầu vào, cần xử lý phần nguồn trước. Nếu nguồn vẫn ổn định nhưng HMI hoàn toàn không phản hồi, mới tiếp tục kiểm tra phần cứng của màn hình.

2.2. Dây nguồn hoặc đầu nối màn hình HMI bị lỏng

Trong tủ điện công nghiệp, những rung lắc và quá trình bảo trì có thể khiến đầu nối bị lỏng theo thời gian. Một terminal không tiếp xúc tốt cũng có thể khiến HMI lúc lên nguồn, lúc tắt hoặc đang chạy thì màn hình đột ngột mất.

Hãy kiểm tra các đầu dây nguồn phía sau HMI và tình trạng dây dẫn. Nếu phát hiện đầu nối có dấu hiệu oxy hóa, cháy sém hoặc lỏng, nên xử lý trước khi cấp nguồn trở lại.

2.3. Màn hình hoặc đèn nền bị lỗi

Nếu đã xác nhận nguồn cấp bình thường nhưng màn hình vẫn tối hoàn toàn, khả năng lỗi nằm ở phần cứng màn hình HMI bắt đầu được đặt ra.

Một số trường hợp màn hình HMI vẫn đang chạy nhưng đèn nền LCD bị lỗi nên người vận hành nhìn thấy màn hình tối. Có thể thử quan sát kỹ màn hình hoặc dùng ánh sáng chiếu nghiêng để xem giao diện có còn hiển thị rất mờ hay không.

Nếu có hình ảnh mờ nhưng không có đèn nền, vấn đề có thể liên quan đến hệ thống hiển thị. Ngược lại, nếu không có bất kỳ phản hồi nào từ thiết bị, cần kiểm tra sâu hơn phần nguồn và bo mạch.

2.4. HMI khởi động nhưng chương trình hoặc bộ nhớ gặp lỗi

Không phải trường hợp nào màn hình đen cũng do nguồn điện. HMI có thể nhận nguồn nhưng không thể tải chương trình do bộ nhớ, firmware hoặc dữ liệu hệ thống gặp lỗi.

Tình trạng này có thể xuất hiện sau khi mất điện đột ngột, quá trình nạp chương trình bị gián đoạn hoặc thiết bị hoạt động trong môi trường điện không ổn định.

Nếu sử dụng HMI Samkoon, người dùng có thể kiểm tra và quản lý chương trình thông qua phần mềm SKTOOL. Kỹ Thuật Vô Cực hiện cũng có tài liệu và phần mềm lập trình HMI Samkoon để hỗ trợ quá trình kiểm tra, cấu hình và nạp lại chương trình khi cần.

2.5. HMI vẫn sáng nhưng không hiển thị đúng tín hiệu từ PLC

Đây là trường hợp dễ bị nhầm với lỗi màn hình.

Nếu HMI vẫn lên logo hoặc giao diện nhưng các giá trị không thay đổi, nút điều khiển không phản hồi hoặc xuất hiện cảnh báo mất kết nối PLC thì vấn đề có thể nằm ở truyền thông giữa HMI và PLC, không phải màn hình bị hỏng.

Khi đó cần kiểm tra cáp truyền thông, cổng kết nối, cấu hình thiết bị và chương trình HMI.

2.6. Môi trường làm việc ảnh hưởng đến HMI

Nhiệt độ cao, bụi, độ ẩm, rung động hoặc nhiễu điện trong tủ điều khiển cũng có thể ảnh hưởng đến độ ổn định của HMI.

Đặc biệt trong các máy hoạt động liên tục, HMI phải làm việc trong môi trường có nhiều thiết bị công suất như biến tần, servo, contactor và động cơ. Nếu hệ thống tản nhiệt không tốt hoặc nguồn điện không ổn định, lỗi có thể xuất hiện lặp lại dù HMI chưa hỏng hoàn toàn.

3. Quy trình kiểm tra và xử lý màn hình HMI bị đen nhanh chóng.

Khi máy đang dừng và cần xử lý nhanh, không nên tháo HMI ngay lập tức. Hãy kiểm tra từ những yếu tố bên ngoài trước, sau đó mới đi sâu vào phần cứng. Kiểm tra trình tự theo các bước sau:

• Bước 1: Kiểm tra nguồn cấp cho HMI

Xác nhận aptomat và nguồn DC của tủ điện đang hoạt động. Sau đó kiểm tra điện áp thực tế tại đầu vào của HMI.

Nếu không có nguồn, xử lý bộ nguồn, cầu chì, dây dẫn hoặc terminal trước.

• Bước 2: Kiểm tra dây và đầu nối

Kiểm tra lại toàn bộ dây nguồn phía sau HMI. Đảm bảo đầu nối chắc chắn, không bị lỏng, cháy hoặc oxy hóa.

Nếu HMI sử dụng cáp truyền thông riêng, kiểm tra luôn tình trạng cáp và đầu cắm.

• Bước 3: Khởi động lại HMI

Sau khi xác nhận nguồn ổn định, có thể tắt và cấp nguồn lại cho HMI để quan sát quá trình khởi động.

Chú ý xem HMI có logo khởi động, đèn báo hoặc bất kỳ dấu hiệu phản hồi nào hay không. Không nên liên tục bật tắt nguồn nhiều lần nếu thiết bị có dấu hiệu bất thường về nguồn hoặc phần cứng.

• Bước 4: Xác định lỗi nằm ở HMI hay PLC

Nếu màn hình HMI lên giao diện bình thường nhưng không đọc được dữ liệu, chuyển sang kiểm tra truyền thông giữa HMI và PLC.

Nếu HMI không thể khởi động hoặc không có bất kỳ dấu hiệu hoạt động nào dù nguồn cấp ổn định, cần tập trung vào phần cứng HMI.

• Bước 5: Kiểm tra chương trình nếu HMI có dấu hiệu khởi động nhưng không vào giao diện

Nếu thiết bị có thể nhận kết nối từ máy tính hoặc vào được chế độ hệ thống, có thể kiểm tra chương trình, bộ nhớ và firmware tùy từng dòng HMI.

Với HMI Samkoon, phần mềm SKTOOL hỗ trợ thiết kế giao diện, cấu hình truyền thông và download/upload chương trình.

4. Làm gì để hạn chế lỗi HMI bị đen màn hình tái diễn?

Để hạn chế tình trạng HMI bị đen màn hình lặp lại, nên thực hiện một số biện pháp sau:

• Kiểm tra nguồn cấp định kỳ: Đảm bảo nguồn điện cấp cho HMI ổn định, đúng điện áp và không bị chập chờn.
• Kiểm tra đầu nối và dây nguồn: Đảm bảo các đầu nối chắc chắn, không bị lỏng, oxy hóa hoặc tiếp xúc kém.
• Đảm bảo tản nhiệt tốt: Kiểm tra nhiệt độ bên trong tủ điện, tránh để HMI hoạt động trong môi trường quá nóng.
• Hạn chế bụi và hơi ẩm: Vệ sinh tủ điện định kỳ, đặc biệt với các dây chuyền hoạt động liên tục.
• Sao lưu chương trình HMI: Sau khi cài đặt và vận hành ổn định, nên lưu lại file chương trình để sử dụng khi HMI gặp lỗi hoặc cần thay thế.
• Lưu thông tin cấu hình kết nối: Ghi lại các thông số kết nối giữa HMI với PLC, servo, biến tần và các thiết bị khác để thuận tiện kiểm tra khi xảy ra sự cố.
• Không bỏ qua lỗi xảy ra một lần: Nếu HMI từng bị đen màn hình rồi hoạt động trở lại, vẫn nên kiểm tra nguyên nhân để tránh lỗi tái diễn và gây gián đoạn máy.

Bạn cũng có thể tham khảo thêm tài liệu và phần mềm tự động hóa của Kỹ Thuật Vô Cực để thuận tiện hơn trong quá trình bảo trì và xử lý sự cố.

5. Khi nào nên cần kỹ thuật hỗ trợ?

Nếu đã kiểm tra nguồn, dây dẫn và đầu nối nhưng HMI vẫn không hoạt động, không nên tự ý tháo máy hoặc sửa bo mạch tại hiện trường vì có thể làm tình trạng nghiêm trọng hơn. Với trường hợp HMI vẫn lên nguồn nhưng không chạy chương trình, lỗi bộ nhớ hoặc phần cứng, nên cung cấp cho kỹ thuật viên model thiết bị, hình ảnh màn hình, điện áp cấp và các biểu hiện trước khi xảy ra lỗi để quá trình kiểm tra thuận lợi hơn.

Kỹ Thuật Vô Cực chuyên về các giải pháp HMI, đặc biệt là Samkoon và Inovance, đồng thời phân phối sản phẩm chính hãng và hỗ trợ tư vấn theo nhu cầu thực tế. Nếu đang gặp sự cố HMI hoặc cần lựa chọn HMI cho máy móc, hệ thống tự động hóa, khách hàng có thể liên hệ Kỹ Thuật Vô Cực để được tư vấn model phù hợp, kiểm tra tình trạng thiết bị và nhận báo giá chi tiết.
