Chọn màn hình HMI cho máy tự động hóa không đơn giản là chọn model giá rẻ hay nhiều tính năng. HMI quá cao cấu hình có thể gây lãng phí, trong khi thiết bị thiếu chức năng hoặc không tương thích với hệ thống lại làm phát sinh thêm chi phí.
Vậy kinh nghiệm chọn mua màn hình HMI là gì để vừa đáp ứng yêu cầu vận hành, vừa tối ưu ngân sách? Trong bài viết này, Kỹ Thuật Vô Cực sẽ phân tích những tiêu chí quan trọng giúp bạn chọn đúng HMI và hạn chế đầu tư dư thừa.

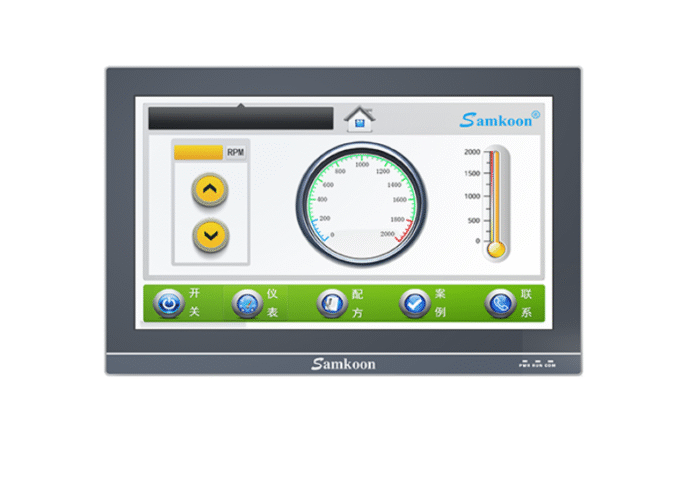

1. Tại sao việc chọn màn hình HMI đúng rất quan trọng?
Thông qua HMI, người dùng có thể nhập thông số, điều khiển thiết bị, theo dõi cảnh báo, xem dữ liệu hoặc thực hiện các thao tác vận hành máy móc. Do đó, lựa chọn HMI phù hợp ảnh hưởng trực tiếp đến:
- Hiệu quả vận hành: Giao diện rõ ràng giúp người vận hành dễ theo dõi thông số và điều khiển máy nhanh chóng, chính xác.
- Rút ngắn thời gian xử lý sự cố: Cảnh báo và lịch sử lỗi giúp kỹ thuật viên nhanh chóng xác định nguyên nhân, hạn chế thời gian dừng máy.
- Đảm bảo tương thích hệ thống: HMI phù hợp giúp kết nối ổn định với PLC, cảm biến và các thiết bị khác, giảm chi phí tích hợp.
- Tối ưu chi phí đầu tư: Chọn đúng cấu hình và độ bền theo nhu cầu thực tế giúp tránh đầu tư dư thừa, đồng thời hạn chế chi phí sửa chữa và thay thế.
2. Kinh nghiệm chọn mua màn hình HMI phù hợp cho máy tự động hóa tránh lãng phí
2.1. Xác định nhu cầu sử dụng trước khi chọn HMI
Trước khi tìm model cụ thể, nên xác định rõ HMI sẽ thực hiện những nhiệm vụ nào trong hệ thống. Đây là bước giúp loại bỏ nhiều lựa chọn không cần thiết ngay từ đầu.
Xác định HMI cần thực hiện những chức năng nào
Một hệ thống có thể sử dụng HMI với nhiều mức độ tương tác khác nhau.
Với máy đơn giản, HMI có thể chủ yếu dùng để:
- Hiển thị trạng thái hoạt động của máy.
- Nhập và thay đổi các thông số vận hành.
- Hiển thị cảnh báo và mã lỗi.
- Điều khiển một số cơ cấu hoặc thiết bị.
Với hệ thống phức tạp hơn, HMI có thể cần thêm:
- Biểu đồ dữ liệu.
- Lịch sử cảnh báo.
- Lưu trữ dữ liệu vận hành.
- Quản lý Recipe.
- Phân quyền người dùng.
- …
Không phải HMI nào cũng hỗ trợ tất cả các chức năng trên. Vì vậy, cần xác định chức năng thực tế trước khi lựa chọn.
Xác định nhu cầu kết nối của hệ thống
Hãy lập danh sách các thiết bị mà HMI cần giao tiếp, chẳng hạn:
- PLC, Biến tần, Servo
- Bộ điều khiển nhiệt độ.
- …
Sau đó xác định cách thức giao tiếp giữa các thiết bị.
Ví dụ, một HMI có thể giao tiếp với PLC thông qua Ethernet nhưng lại cần RS485 để kết nối biến tần sử dụng Modbus RTU. Nếu chỉ kiểm tra “HMI có Ethernet” mà bỏ qua RS485, hệ thống có thể phát sinh thêm thiết bị chuyển đổi.
Xác định quy mô giao diện
Cần xem xét:
- Số lượng màn hình giao diện, thông số, nút điều khiển
- Biểu đồ và đối tượng đồ họa.
- …
Đây là cơ sở để lựa chọn kích thước và độ phân giải phù hợp.

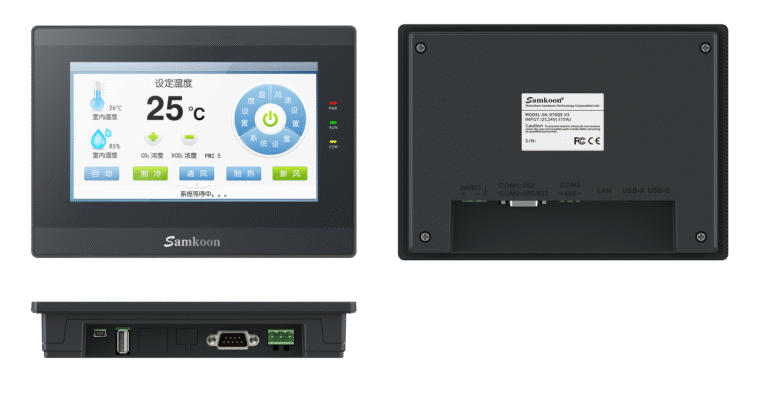

2.2. 6 tiêu chí quan trọng khi chọn mua màn hình HMI
2.2.1. Chọn kích thước màn hình phù hợp
Kích thước HMI thường được tính theo đường chéo màn hình, chẳng hạn 4.3 inch, 5 inch, 7 inch, 10 inch hoặc lớn hơn.
Ví dụ:
- 4-5 inch: phù hợp với máy nhỏ, ít thông số và giao diện đơn giản.
- 7 inch: phù hợp với nhiều máy tự động hóa có nhu cầu vận hành và giám sát ở mức phổ biến.
- 10 inch trở lên: phù hợp khi giao diện có nhiều thông tin, nhiều khu vực điều khiển hoặc cần hiển thị dữ liệu trực quan hơn.
Tuy nhiên, đây chỉ là mức tham khảo. Một máy có kích thước lớn nhưng chỉ cần hiển thị vài thông số cơ bản vẫn có thể sử dụng HMI 7 inch nếu khoảng cách quan sát và giao diện đáp ứng yêu cầu.
Kinh nghiệm quan trọng: hãy thiết kế sơ bộ giao diện trước khi chốt kích thước HMI. Điều này giúp tránh tình trạng mua màn hình quá lớn hoặc quá nhỏ so với nhu cầu thực tế.
2.2.2. Kiểm tra độ phân giải và khả năng hiển thị
Độ phân giải ảnh hưởng đến:
- Độ chi tiết của giao diện.
- Cách bố trí các đối tượng.
- Khả năng hiển thị biểu đồ.
- Kích thước và độ rõ của chữ.
- Khả năng hiển thị nhiều thông tin trên cùng một trang.
Với hệ thống có nhiều biểu đồ, thông số, hình ảnh thiết bị hoặc nhiều khu vực điều khiển, cần chú ý hơn đến độ phân giải để giao diện không bị chật hoặc khó quan sát.
Kinh nghiệm: kích thước, độ phân giải và thiết kế giao diện cần được xem xét cùng nhau.
2.2.3. Kiểm tra cổng kết nối và giao thức truyền thông
Đây là một trong những tiêu chí quan trọng nhất khi chọn HMI.
Các cổng thường gặp gồm: RS232, RS485, Ethernet, USB
Kinh nghiệm: Khi chọn HMI nên kiểm tra đồng thời: Cổng vật lý → giao thức → driver → cách thức kết nối → số lượng thiết bị cần giao tiếp.
Đây là cách hạn chế việc phải bổ sung converter hoặc thay đổi cấu hình hệ thống sau khi mua.
Ngoài ra, trước khi mua HMI, nên xác định rõ PLC và các thiết bị mà HMI sẽ kết nối.
Một số câu hỏi có thể đặt ra như:
- PLC đang sử dụng của hãng nào?
- Model PLC cụ thể là gì?
- PLC sử dụng giao thức nào?
- …
2.2.4. Hệ điều hành và phần mềm lập trình
Mỗi dòng HMI có thể sử dụng môi trường lập trình và nền tảng phần mềm riêng. Vì vậy, trước khi mua cần kiểm tra:
- HMI sử dụng phần mềm lập trình nào?
- Phần mềm có tương thích với máy tính kỹ thuật hiện tại không?
- Có dễ thiết kế và chỉnh sửa giao diện không?
- Có hỗ trợ mô phỏng trước khi nạp xuống HMI không?
- Có hỗ trợ sao lưu và khôi phục chương trình không?
- Có hỗ trợ các chức năng cần thiết như Recipe, Alarm, Trend, Data Logging hoặc phân quyền hay không?
- Chi phí bản quyền phần mềm nếu có.
Một HMI có phần cứng phù hợp nhưng phần mềm lập trình không đáp ứng yêu cầu sẽ ảnh hưởng trực tiếp đến quá trình triển khai và bảo trì. Đặc biệt với máy được sử dụng lâu dài, nên xem xét cả khả năng tiếp cận phần mềm và hỗ trợ kỹ thuật trong tương lai.
2.2.5. Cấp bảo vệ và vị trí lắp đặt

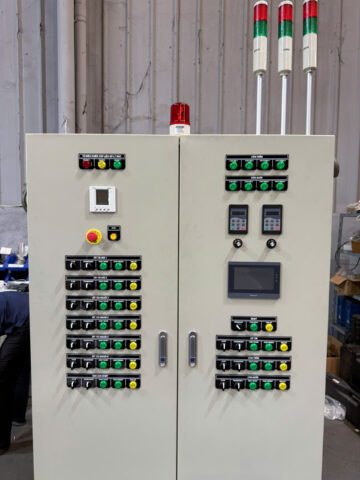

HMI công nghiệp thường được lắp trực tiếp trên tủ điện hoặc thân máy, vì vậy điều kiện môi trường cần được đánh giá trước khi lựa chọn.
-
- Nhiệt độ: Kiểm tra dải nhiệt độ hoạt động của HMI và so sánh với nhiệt độ thực tế tại vị trí lắp đặt.
- Bụi và độ ẩm: Nếu HMI được lắp tại khu vực nhiều bụi, hơi nước hoặc có nguy cơ tiếp xúc với chất lỏng, cần xem xét mức bảo vệ phù hợp.
- Cấp bảo vệ: Kiểm tra cấp IP của mặt trước hoặc toàn bộ thiết bị theo đúng datasheet của nhà sản xuất.
- Rung động: Máy có cơ cấu chuyển động, động cơ hoặc thiết bị cơ khí tạo rung cần được tính đến khi lựa chọn thiết bị.
- Vị trí lắp đặt: Cần xác định HMI được:
- Lắp trên cửa tủ điện.
- Lắp trực tiếp trên thân máy.
- Lắp tại bàn điều khiển.
- Lắp ở khu vực sản xuất có điều kiện môi trường đặc thù.
- Khả năng quan sát: Ngoài thông số kỹ thuật, cần xem xét ánh sáng tại khu vực vận hành, góc nhìn và khoảng cách giữa người vận hành với màn hình. Không nên chọn HMI chỉ dựa vào kích thước và giá bán mà bỏ qua điều kiện thực tế nơi thiết bị sẽ làm việc.
2.2.6. Kiểm tra khả năng mở rộng trong tương lai
Một hệ thống máy có thể được nâng cấp sau một thời gian vận hành.
Ví dụ:
- Thêm biến tần hoặc servo.
- Bổ sung thiết bị đo.
- Kết nối mạng Ethernet.
- Kết nối SCADA hoặc hệ thống quản lý cấp cao hơn.
Nếu khả năng mở rộng đã được xác định từ đầu, có thể lựa chọn HMI có thêm một mức dự phòng hợp lý về giao tiếp hoặc chức năng.
Tuy nhiên, dự phòng không đồng nghĩa với mua thiết bị có cấu hình cao nhất. Mục tiêu là để HMI có đủ khả năng đáp ứng kế hoạch phát triển dự kiến mà không phải trả thêm chi phí cho những tính năng gần như chắc chắn không sử dụng.
3. Cách đánh giá chi phí khi chọn mua HMI để tránh lãng phí
Tổng chi phí của một giải pháp HMI có thể bao gồm:
Chi phí đầu tư = Giá HMI + phần mềm/phụ kiện + chi phí tích hợp + chi phí vận hành và bảo trì
Giá thiết bị ban đầu
Cần so sánh các model có cùng mức đáp ứng về kích thước, giao tiếp, chức năng và môi trường sử dụng. Một model giá thấp nhưng thiếu cổng giao tiếp cần thiết có thể khiến tổng chi phí sau cùng cao hơn.
Chi phí tích hợp
Nếu HMI không giao tiếp trực tiếp với PLC hoặc thiết bị, có thể cần thêm:
- Converter.
- Gateway.
- Module truyền thông.
- Thiết bị mạng.
- Phần mềm hoặc bản quyền liên quan.
Chi phí lập trình
Môi trường phần mềm dễ sử dụng, tài liệu đầy đủ và khả năng hỗ trợ kỹ thuật tốt có thể giúp giảm thời gian triển khai và xử lý sự cố.
Chi phí bảo trì và thay thế
- Chính sách bảo hành.
- Khả năng cung cấp thiết bị thay thế.
- Hỗ trợ kỹ thuật.
- Khả năng sao lưu và khôi phục chương trình.
- Tính sẵn có của phần mềm và tài liệu.
Vì vậy, khi so sánh hai HMI, nên đặt câu hỏi: “Chi phí để đưa HMI vào vận hành ổn định là bao nhiêu?” thay vì chỉ hỏi: “HMI này giá bao nhiêu?”
4. Những sai lầm thường gặp khi mua HMI gây lãng phí ngân sách
- Chọn theo giá bán: Giá rẻ chưa chắc tối ưu nếu phát sinh thêm chi phí triển khai, bảo trì.
- Màn hình càng lớn càng tốt: Màn hình quá lớn có thể làm tăng chi phí nhưng không cần thiết nếu giao diện đơn giản.
- Chọn cấu hình vượt nhu cầu: Đầu tư vào tính năng không sử dụng gây lãng phí.
- Không kiểm tra giao thức: HMI không tương thích với PLC, biến tần hoặc thiết bị khác có thể phát sinh chi phí thay thế.
- Bỏ qua môi trường lắp đặt: Bụi, ẩm, nhiệt độ và rung động ảnh hưởng đến độ ổn định, tuổi thọ HMI.
- Bỏ qua phần mềm: Phần mềm khó sử dụng hoặc thiếu chức năng cần thiết có thể làm tăng thời gian triển khai.
- Không tính đến bảo trì, thay thế: Cần xem xét khả năng hỗ trợ kỹ thuật, bảo hành và thay thế trong quá trình sử dụng.

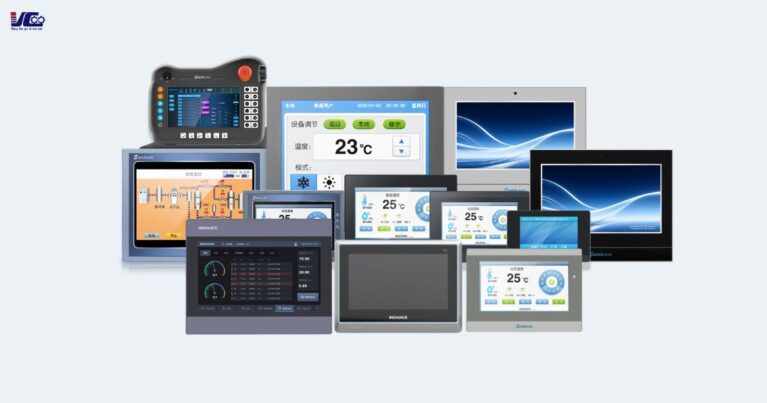

5. Những thương hiệu màn hình HMI uy tín hiện nay
Trên thị trường hiện có nhiều thương hiệu màn hình HMI công nghiệp với đa dạng phân khúc. Tùy vào hệ thống máy móc, thiết bị cần giao tiếp, môi trường lắp đặt và ngân sách đầu tư, người dùng có thể cân nhắc các thương hiệu khác nhau.
Một số thương hiệu HMI được sử dụng trong các hệ thống tự động hóa mà doanh nghiệp có thể tham khảo gồm:
HMI Samkoon
HMI Samkoon có nhiều lựa chọn về kích thước màn hình và giao tiếp, đáp ứng từ các máy có giao diện đơn giản đến những hệ thống phức tạp.
Một số dòng HMI Samkoon phổ biến:
HMI Inovance
Inovance là thương hiệu tự động hóa cung cấp nhiều thiết bị điều khiển công nghiệp, trong đó có HMI.
Một số dòng HMI Inovance phổ biến:
Tại Kỹ Thuật Vô Cực, khách hàng có thể tham khảo các dòng HMI chính hãng từ những thương hiệu như Samkoon, Inovance và được đội ngũ kỹ thuật hỗ trợ tư vấn 24/7 theo nhu cầu thực tế của từng hệ thống.
Nếu bạn đang cần tư vấn chọn màn hình HMI cho máy tự động hóa, liên hệ Kỹ Thuật Vô Cực để được tư vấn model chính hãng, đúng nhu cầu và tối ưu chi phí!
CÔNG TY TNHH KỸ THUẬT VÔ CỰC
- Hotline: 098.554.0011
- Email: giaiphapkythuatvc@gmail.com
- Địa chỉ: Dự án Bình Minh Glaxy, số 586 phố Bích Hoà, xã Bình Minh, TP. Hà Nội
- Chi nhánh 1: Số 29, Đường số 12, Khu phố 2, phường Hiệp Bình, TP. Hồ Chí Minh
- Chi nhánh 2: B1 khu TĐC Chiến Thắng, Khu Vực Thạnh Lợi, Phường Hưng Phú, Tp Cần Thơ
Kết luận: Kinh nghiệm chọn mua màn hình HMI phù hợp cho máy tự động hóa tránh lãng phí:
Chọn HMI để tránh lãng phí không có nghĩa là tìm sản phẩm rẻ nhất, mà là lựa chọn thiết bị vừa đủ với nhu cầu thực tế của máy. Hãy xác định rõ chức năng, thiết bị cần kết nối, giao thức truyền thông, kích thước màn hình và môi trường làm việc trước khi quyết định mua hàng.
