Ứng Dụng Màn Hình HMI Trong Giám Sát Hệ Thống Xử Lý Nước Thải

Hệ thống xử lý nước thải gồm nhiều công đoạn và thiết bị cần được theo dõi liên tục như bơm, van, máy thổi khí, cảm biến và biến tần. Màn hình HMI giúp tập trung các thông số và trạng thái vận hành trên một giao diện trực quan, hỗ trợ người vận hành giám sát, điều khiển và phát hiện sự cố nhanh chóng.

Vậy cụ thể, ứng dụng của màn hình HMI trong giám sát hệ thống xử lý nước thải là gì? Cùng Kỹ Thuật Vô Cực tìm hiểu chi tiết qua bài viết dưới đây.

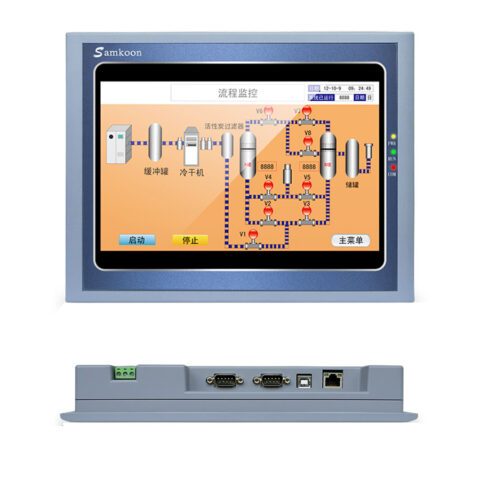

1. Màn hình HMI đóng vai trò gì trong hệ thống xử lý nước thải?

HMI (Human Machine Interface) là giao diện giúp người vận hành tương tác với hệ thống máy móc và thiết bị điều khiển. Trong hệ thống xử lý nước thải, HMI thường trao đổi dữ liệu với PLC/controller và, tùy kiến trúc hệ thống, có thể giao tiếp với một số thiết bị đo hoặc thiết bị trường hỗ trợ truyền thông phù hợp.

Thay vì phải kiểm tra riêng từng tủ điện, biến tần, bơm hoặc thiết bị đo, người vận hành có thể quan sát các thông tin quan trọng ngay trên một giao diện HMI.

Ví dụ, trên màn hình có thể hiển thị:

Trạng thái hoạt động của từng bơm, motor, máy thổi khí.
Mực nước tại các bể.
Lưu lượng nước đầu vào và đầu ra.
Giá trị pH, DO, ORP, nhiệt độ…
Cảnh báo khi thông số vượt ngưỡng.
Tình trạng lỗi của biến tần hoặc thiết bị điều khiển.
Lịch sử cảnh báo và dữ liệu vận hành.

HMI kết nối với những thiết bị nào?

Tùy theo quy mô và thiết kế của hệ thống, HMI có thể giao tiếp với nhiều thiết bị khác nhau như:

Thiết bị HMI trao đổi dữ liệu

Tùy theo giao thức truyền thông và thiết kế hệ thống, HMI có thể kết nối và trao đổi dữ liệu với:

PLC: nhận trạng thái, giá trị đo và gửi lệnh điều khiển.
VFD/biến tần: theo dõi tần số, dòng điện, trạng thái và cài đặt tốc độ.
Controller/bộ điều khiển: trao đổi các giá trị và lệnh điều khiển theo cấu hình.
Smart meter/thiết bị đo: đọc các thông số điện, lưu lượng, áp suất, nhiệt độ…
Cảm biến và thiết bị đo thông minh: pH, DO, ORP, nhiệt độ, lưu lượng, mức nước, độ đục…

Thiết bị HMI giám sát/điều khiển thông qua hệ thống

Thông qua PLC, VFD hoặc các bộ điều khiển, HMI có thể giám sát và điều khiển:

Bơm, motor: chạy/dừng, theo dõi trạng thái vận hành.
Van điều khiển: đóng/mở hoặc điều chỉnh theo cấu hình.
Máy thổi khí: theo dõi và điều khiển quá trình cấp khí.
Máy khuấy: giám sát trạng thái và điều khiển vận hành.

Về giao tiếp, HMI có thể sử dụng các chuẩn kết nối phổ biến trong tự động hóa như RS232, RS485, Ethernet, Modbus RTU hoặc Modbus TCP, tùy vào thiết bị và cấu trúc mạng được lựa chọn.

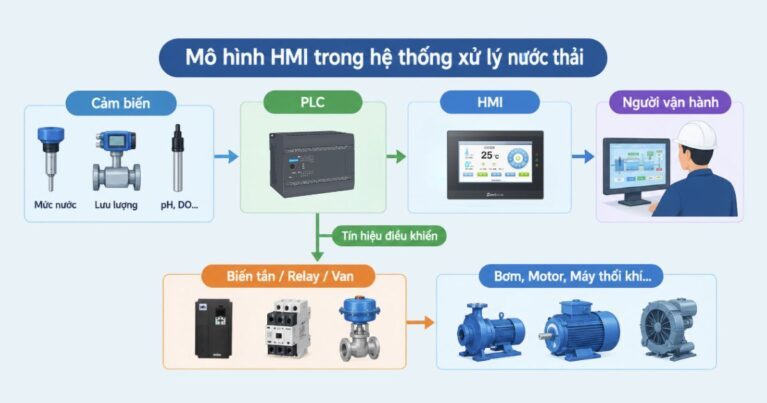

Mô hình HMI trong hệ thống xử lý nước thải

Một mô hình điều khiển cơ bản có thể được hình dung như sau:

Cảm biến/thiết bị đo → PLC ↔ HMI ↔ Người vận hành

Đồng thời, PLC sẽ gửi tín hiệu điều khiển đến các thiết bị chấp hành:

PLC → VFD/Relay/Contactor/Van → thiết bị chấp hành

Trong mô hình này:

Cảm biến thu thập dữ liệu thực tế từ hệ thống.
PLC tiếp nhận và xử lý tín hiệu theo chương trình điều khiển.
HMI hiển thị dữ liệu, trạng thái, cảnh báo và cung cấp giao diện thao tác.
Thiết bị chấp hành thực hiện lệnh điều khiển.
Người vận hành theo dõi hệ thống và thay đổi các thông số được cho phép thông qua HMI.

2. Ứng dụng màn hình HMI trong giám sát hệ thống xử lý nước thải

Tùy vào quy mô hệ thống, HMI có thể được thiết kế nhiều giao diện khác nhau. Tuy nhiên, các ứng dụng phổ biến nhất tập trung vào việc giám sát quy trình, theo dõi thông số, điều khiển thiết bị, cảnh báo sự cố và quản lý dữ liệu vận hành.

2.1. Giám sát tổng quan toàn bộ hệ thống

Một trong những ứng dụng quan trọng của HMI là xây dựng giao diện tổng quan mô phỏng quy trình xử lý nước thải.

Thay vì hiển thị các con số rời rạc, giao diện có thể mô phỏng đường đi của dòng nước qua từng công đoạn. Người vận hành có thể quan sát nhanh:

Mực nước tại các bể.
Hướng di chuyển của dòng nước.
Trạng thái các tuyến bơm.
Tình trạng hoạt động của máy thổi khí, máy khuấy.
Trạng thái đóng/mở của van.
Thiết bị đang chạy, dừng hoặc phát sinh lỗi.
Các điểm đang có cảnh báo.

Ví dụ, khi một bơm đang hoạt động, HMI có thể thể hiện trạng thái RUN; khi bơm dừng có thể chuyển sang STOP; nếu thiết bị gặp lỗi, giao diện hiển thị cảnh báo tương ứng.

Nhờ đó, người vận hành không cần kiểm tra từng thiết bị riêng lẻ mà có thể nắm bắt nhanh tình trạng toàn hệ thống ngay trên một màn hình.

2.2. Theo dõi các thông số chất lượng và quá trình xử lý nước

Các thông số đo lường đóng vai trò quan trọng trong việc đánh giá điều kiện vận hành của hệ thống. HMI có thể nhận dữ liệu từ cảm biến hoặc thiết bị đo và hiển thị trực tiếp trên giao diện.

Một số thông số thường được theo dõi gồm:

pH: theo dõi độ axit/kiềm của nước.
DO: theo dõi lượng oxy hòa tan, đặc biệt hữu ích tại các công đoạn cần kiểm soát điều kiện hiếu khí.
ORP: hỗ trợ theo dõi trạng thái oxy hóa – khử của môi trường xử lý.
Nhiệt độ: giám sát điều kiện nhiệt của dòng nước.
Độ đục: theo dõi mức độ trong/đục của nước tại vị trí có thiết bị đo phù hợp.
Lưu lượng: theo dõi lượng nước đi qua từng tuyến.
Mực nước: kiểm soát mức nước trong các bể chứa hoặc bể xử lý.

Các giá trị này có thể được trình bày theo nhiều dạng:

Giá trị tức thời: Hiển thị trực tiếp thông số đang đo, giúp người vận hành biết tình trạng hiện tại của hệ thống.
Biểu đồ xu hướng: Thay vì chỉ nhìn một giá trị tại một thời điểm, biểu đồ giúp quan sát sự thay đổi của thông số theo thời gian.
Ngưỡng cảnh báo: Người vận hành có thể thiết lập giới hạn phù hợp với thiết kế và quy trình của hệ thống. Khi giá trị vượt ngưỡng, HMI có thể phát cảnh báo để người phụ trách kiểm tra.

2.3. Điều khiển bơm, van và thiết bị xử lý

Bên cạnh chức năng giám sát, HMI còn được sử dụng làm giao diện điều khiển cho các thiết bị trong hệ thống.

Người vận hành có thể thực hiện các thao tác được phân quyền như:

Khởi động hoặc dừng bơm.
Điều khiển motor.
Điều chỉnh tốc độ động cơ thông qua biến tần.
Điều khiển đóng/mở van.
Thiết lập thời gian hoạt động.
Cài đặt chu kỳ vận hành.
Chuyển đổi giữa chế độ Auto/Manual.

Ví dụ, với một bơm được điều khiển thông qua biến tần, HMI có thể hiển thị trạng thái chạy/dừng, tần số hoạt động và các cảnh báo liên quan. Người vận hành có thể thay đổi giá trị đặt trong phạm vi được cấu hình.

Những thông số quan trọng cần có giới hạn giá trị, quyền truy cập và điều kiện liên động phù hợp với logic điều khiển của PLC.

2.4. Giám sát và cảnh báo sự cố

Trong hệ thống xử lý nước thải, việc phát hiện bất thường sớm có ý nghĩa quan trọng bởi một sự cố tại bơm, máy thổi khí hoặc thiết bị đo có thể ảnh hưởng đến các công đoạn phía sau.

Đối với hệ thống xử lý nước thải, có 2 lỗi cực kỳ nguy hiểm và phổ biến cần giám

Lỗi cạn nước / Chạy khô của bơm (Dry Running Protection): Nếu bể cạn mà bơm vẫn chạy, bơm sẽ bị cháy
Lỗi quá tải áp suất máy thổi khí (Root Blower Overpressure): Máy thổi khí cung cấp oxy cho bể vi sinh rất dễ bị nghẹt đường ống gây quá áp

Ngoài ra, HMI có thể hiển thị cảnh báo khi phát sinh các tình trạng khác như:

Bơm quá tải hoặc báo lỗi.
Động cơ không hoạt động theo lệnh.
Mực nước vượt hoặc thấp hơn ngưỡng cài đặt.
pH hoặc DO nằm ngoài phạm vi thiết lập.
Biến tần phát sinh mã lỗi.
Thiết bị đo mất tín hiệu.
Mất kết nối giữa HMI, PLC hoặc thiết bị ngoại vi.
Một điều kiện liên động không được đáp ứng.

Không chỉ hiển thị cảnh báo hiện tại, HMI có thể lưu lịch sử các sự kiện tùy theo khả năng của thiết bị và cấu hình hệ thống.

Thông tin có thể bao gồm:

Thời điểm phát sinh.
Nội dung cảnh báo.
Trạng thái xác nhận.
Thời điểm cảnh báo được xử lý hoặc kết thúc.

Dữ liệu này giúp người vận hành nhìn lại chuỗi sự kiện và hỗ trợ quá trình xác định nguyên nhân khi hệ thống xảy ra bất thường.

2.5. Thiết lập và thay đổi thông số vận hành

HMI cũng đóng vai trò là giao diện để người vận hành thiết lập những thông số mà chương trình cho phép thay đổi. Tùy vào thiết kế hệ thống, các thông số có thể bao gồm:

Thời gian chạy/dừng thiết bị.
Thời gian của từng chu kỳ.
Ngưỡng cảnh báo.
Giá trị đặt của một số biến điều khiển.
Tần số hoặc tốc độ tham chiếu cho biến tần.
Chu kỳ hoạt động của bơm, máy khuấy hoặc máy thổi khí.

Phân quyền người dùng

Hệ thống HMI có thể phân chia quyền truy cập theo cấp độ, chẳng hạn:

Người vận hành: theo dõi và thực hiện các thao tác cơ bản.
Kỹ thuật viên: được phép thay đổi một số thông số kỹ thuật.
Quản trị viên: có quyền truy cập và cấu hình ở mức cao hơn.

Cách phân quyền này giúp hạn chế thao tác nhầm, đặc biệt với các thông số có thể ảnh hưởng đến trình tự vận hành của hệ thống.

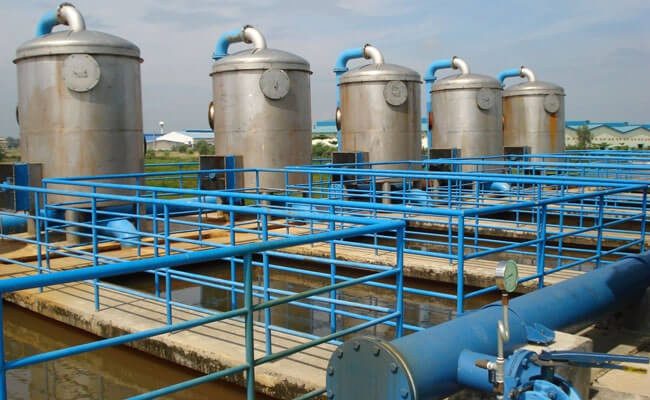

3. HMI giúp nâng cao hiệu suất hệ thống xử lý nước thải như thế nào?

Màn hình HMI không trực tiếp làm tăng hiệu suất của một hệ thống. Hiệu suất và công suất còn phụ thuộc vào công nghệ xử lý, kích thước bể, thiết bị cơ khí, công suất bơm, máy thổi khí, khả năng điều khiển và nhiều yếu tố khác.

Vai trò của HMI nằm ở việc cung cấp một giao diện giám sát và điều khiển tập trung. Khi được tích hợp đúng với PLC và thiết bị hiện trường, HMI có thể hỗ trợ hệ thống vận hành ổn định, giảm thời gian phản ứng và khai thác thiết bị hiệu quả hơn.

3.1. Rút ngắn thời gian kiểm tra hệ thống

Nếu không có giao diện giám sát tập trung, người vận hành có thể phải kiểm tra nhiều vị trí để xác định tình trạng của từng thiết bị.

Với HMI, các thông tin quan trọng được tập trung trên màn hình:

Thiết bị nào đang chạy?
Thiết bị nào đang dừng?
Bơm nào đang lỗi?
Mực nước hiện tại bao nhiêu?
Thông số đo có nằm trong phạm vi cài đặt không?
Có cảnh báo nào đang xảy ra?

Điều này giúp giảm thời gian kiểm tra và hỗ trợ người vận hành đưa ra thao tác phù hợp nhanh hơn.

3.2. Hạn chế thời gian dừng do sự cố

Một thiết bị gặp lỗi nhưng không được phát hiện kịp thời có thể ảnh hưởng đến các công đoạn liên quan. HMI có thể đưa ra cảnh báo ngay khi PLC nhận được tín hiệu bất thường từ thiết bị hoặc cảm biến. Nhờ đó, người vận hành có thể kiểm tra sớm thay vì chỉ phát hiện sự cố khi quá trình xử lý đã bị gián đoạn.

3.3. Hỗ trợ tối ưu hoạt động của bơm và máy thổi khí

Bơm và máy thổi khí thường là những thiết bị tiêu thụ năng lượng đáng kể trong các hệ thống xử lý nước thải.

Khi HMI được kết hợp với biến tần, người vận hành có thể theo dõi và điều chỉnh các thông số vận hành theo thiết kế của hệ thống. Thay vì để thiết bị luôn hoạt động ở một mức cố định, hệ thống có thể được thiết kế để điều chỉnh phù hợp với nhu cầu thực tế.

Điều này có thể hỗ trợ:

Hạn chế vận hành thiết bị không cần thiết.
Điều chỉnh tốc độ động cơ phù hợp với yêu cầu.
Theo dõi thời gian hoạt động của thiết bị.
Kiểm soát quá trình vận hành thuận tiện hơn.

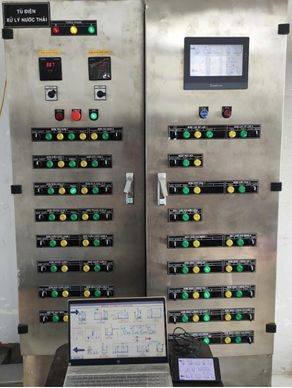

4. Giải pháp HMI cho hệ thống xử lý nước thải từ Kỹ Thuật Vô Cực

Với các hệ thống tự động hóa xử lý nước thải, HMI cần được lựa chọn và cấu hình dựa trên quy trình công nghệ, thiết bị hiện trường và nhu cầu giám sát thực tế.

Công ty TNHH Kỹ Thuật Vô Cực cung cấp thiết bị và giải pháp tự động hóa, hỗ trợ doanh nghiệp xây dựng hệ thống xử lý nước thải với quy trình tối ưu:

Khảo sát hệ thống và nhu cầu

Tìm hiểu quy trình xử lý, số lượng thiết bị, các thông số cần giám sát và yêu cầu vận hành để xác định phương án tự động hóa phù hợp với thực tế.

Tư vấn cấu hình HMI

Lựa chọn kích thước màn hình, cổng giao tiếp, khả năng kết nối thiết bị và dung lượng lưu trữ dựa trên quy mô cũng như nhu cầu giám sát của hệ thống.

Thiết kế giao diện giám sát

Xây dựng giao diện trực quan theo quy trình công nghệ, giúp người vận hành dễ dàng theo dõi:

Sơ đồ quy trình xử lý.
Trạng thái bơm, van và thiết bị.
Thông số từ cảm biến.
Cảnh báo và lịch sử lỗi.
Biểu đồ xu hướng dữ liệu.
Các thông số và chế độ vận hành.

Triển khai và lắp đặt

Thực hiện kết nối HMI với PLC, biến tần, cảm biến và các thiết bị liên quan; đồng thời kiểm tra giao tiếp, cấu hình và vận hành thử trước khi đưa hệ thống vào sử dụng.

Hỗ trợ kỹ thuật

Đội ngũ kỹ thuật đồng hành 24/7 trong quá trình vận hành, hỗ trợ kiểm tra kết nối, chương trình HMI và xử lý các vấn đề liên quan đến hệ thống tự động hóa khi phát sinh.

Kết luận

Ứng dụng màn hình HMI trong giám sát hệ thống xử lý nước thải giúp tập trung dữ liệu và thao tác điều khiển trên một giao diện trực quan. Đối với những hệ thống hướng đến năng suất và hiệu quả vận hành cao, việc lựa chọn đúng HMI và xây dựng giao diện phù hợp với quy trình công nghệ là yếu tố cần được tính toán ngay từ giai đoạn thiết kế.
