HMI là thiết bị quan trọng trong các hệ thống tự động hóa, cho phép người dùng giám sát, điều khiển và tương tác với máy móc thông qua giao diện trực quan. Với người mới bắt đầu, xây dựng lộ trình học từ những kiến thức cơ bản đến thực hành sẽ giúp việc tiếp cận HMI dễ dàng và có hệ thống hơn. Trong bài viết này, Kỹ Thuật Vô Cực tổng hợp tài liệu tự học lập trình HMI và những kiến thức cơ bản dành cho người mới bắt đầu.

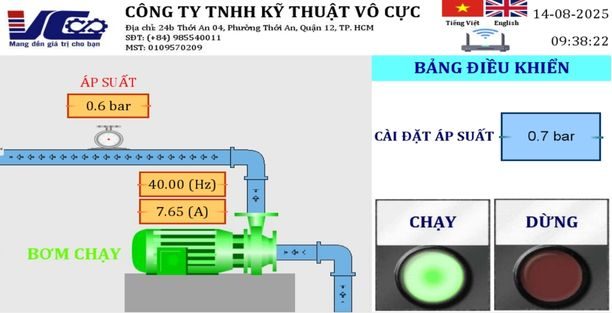

1. Lập trình HMI là gì?
Lập trình HMI không chỉ đơn thuần là thiết kế một giao diện đẹp. Người lập trình cần thiết lập cách HMI hiển thị, nhận và trao đổi dữ liệu với PLC hoặc các thiết bị khác.
Một số công việc cơ bản gồm:
- Tạo project và thiết lập HMI.
- Thiết kế các màn hình giao diện.
- Tạo nút nhấn, đèn báo và các đối tượng hiển thị.
- Gán địa chỉ dữ liệu cho các đối tượng.
- Thiết lập kết nối giữa HMI và PLC.
- Hiển thị thông số vận hành.
- Thiết lập chức năng cảnh báo lỗi.
- Tạo Recipe và quản lý các bộ thông số.
- Cài đặt Password và quyền truy cập.
- Thiết lập truyền thông giữa HMI với các thiết bị thông qua giao thức phù hợp.
2. Người mới cần chuẩn bị gì trước khi học lập trình HMI?
Trước khi bắt đầu lập trình HMI, người mới nên chuẩn bị một số kiến thức và công cụ cơ bản. Điều này giúp quá trình học hiệu quả hơn và dễ dàng hơn:
2.1. Nắm kiến thức PLC cơ bản
HMI thường được sử dụng để giao tiếp với PLC, vì vậy người học nên biết một số khái niệm cơ bản như:
- Input và Output.
- Bit, Word và các vùng dữ liệu cơ bản.
- Địa chỉ dữ liệu trong PLC.
- Trạng thái ON/OFF.
- Giá trị số và thông số cài đặt.
- Nguyên lý PLC nhận tín hiệu và điều khiển thiết bị.
2.2. Làm quen với máy tính và phần mềm lập trình
Phần lớn quá trình thiết kế HMI được thực hiện trên máy tính thông qua phần mềm chuyên dụng của từng hãng.
Với mỗi dòng HMI, phần mềm và cách thiết lập có thể khác nhau. Vì vậy, khi bắt đầu học nên chọn một dòng HMI cụ thể để thực hành thay vì cùng lúc học quá nhiều phần mềm.

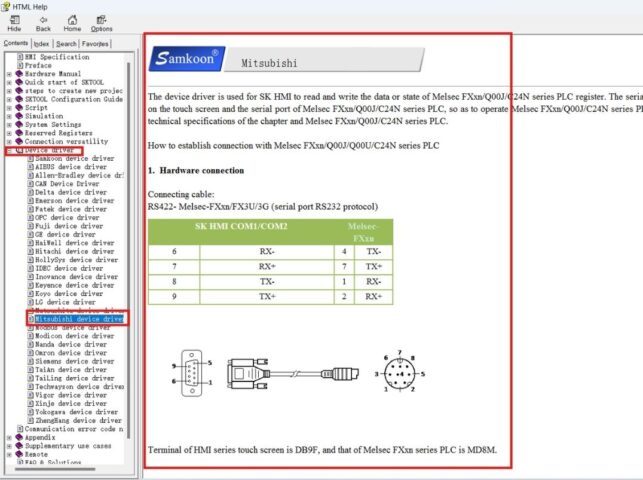

2.3. Hiểu cơ bản về giao tiếp HMI – PLC
Một trong những nội dung quan trọng nhất khi học HMI là kết nối với PLC.
Người học cần dần làm quen với các khái niệm:
- Cổng truyền thông.
- Địa chỉ thiết bị.
- Thông số truyền thông.
- Giao thức truyền thông.
- Địa chỉ dữ liệu cần đọc hoặc ghi.
2.4. Có thiết bị thực tế để thực hành là một lợi thế
Nếu có điều kiện, nên thực hành với HMI và PLC thực tế. Tuy nhiên, người mới vẫn có thể bắt đầu bằng việc tìm hiểu phần mềm, thiết kế project và mô phỏng những nội dung phù hợp trước khi làm việc với thiết bị thật.
Quan trọng nhất là sau mỗi phần lý thuyết cần có bài tập hoặc project nhỏ để kiểm tra khả năng vận dụng.

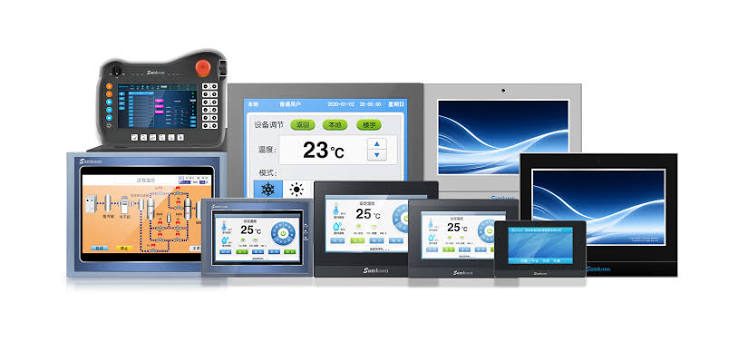

3. Lựa chọn HMI phù hợp cho người mới bắt đầu
Khi mới học lập trình HMI, lựa chọn một thiết bị phù hợp sẽ giúp quá trình làm quen với phần mềm và thực hành thuận lợi hơn. Thay vì chọn thiết bị có quá nhiều chức năng ngay từ đầu, người mới nên ưu tiên HMI có phần mềm dễ tiếp cận, giao diện lập trình trực quan và đáp ứng các chức năng cơ bản cần học.
Một số tiêu chí có thể cân nhắc khi lựa chọn HMI:
- Phần mềm lập trình dễ sử dụng.
- Hỗ trợ các chức năng HMI cơ bản
- Có khả năng kết nối với các dòng PLC phổ biến.
- Hỗ trợ các phương thức truyền thông phù hợp với nhu cầu thực hành.
- Có tài liệu và nguồn hỗ trợ để người mới dễ tìm hiểu khi gặp vấn đề.
HMI Samkoon – lựa chọn phù hợp để bắt đầu học HMI
Với người mới, HMI Samkoon là một lựa chọn phù hợp để bắt đầu học lập trình HMI nhờ giao diện phần mềm trực quan, dễ làm quen và mức giá tương đối phù hợp cho nhu cầu học tập, thực hành.
Một số dòng HMI Samkoon nổi bật, dễ tiếp cận:
4. Lộ trình tự học lập trình HMI cho người mới
Người mới học lập trình HMI có thể tham khảo lộ trình dưới đây.
4.1. Làm quen HMI, cài đặt và sử dụng cơ bản
Đây là bước đầu tiên trong quá trình học. Người mới cần hiểu:
- HMI là gì?
- HMI được sử dụng ở đâu?
- Các thành phần cơ bản trên HMI.
- Phần mềm lập trình HMI.
- Cách cài đặt phần mềm.
- Cách tạo project.
- Cách thiết lập HMI.
- Cách tạo màn hình giao diện cơ bản.

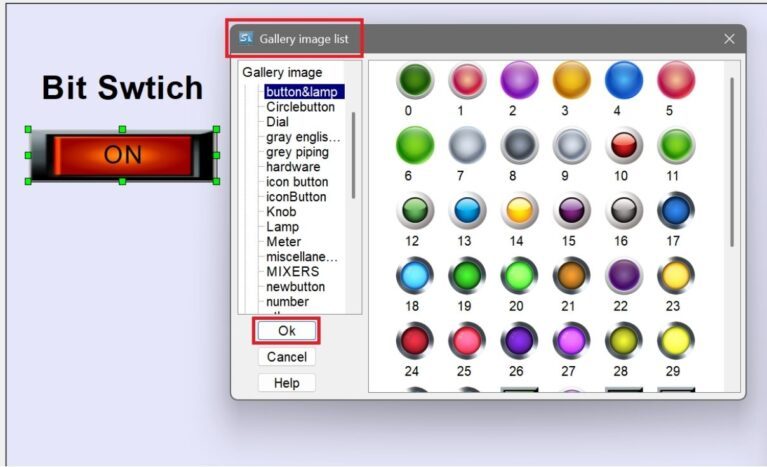

4.2. Kết nối HMI với PLC, lập trình nút nhấn và đèn báo
Sau khi làm quen với phần mềm, bước tiếp theo là đưa HMI vào một hệ thống điều khiển thực tế.
Các nội dung cần tìm hiểu gồm:
- Cấu hình kết nối HMI với PLC.
- Thiết lập thông số giao tiếp.
- Khai báo hoặc lựa chọn thiết bị PLC.
- Gán địa chỉ dữ liệu.
- Tạo nút nhấn.
- Tạo đèn báo.
- Kiểm tra dữ liệu giữa HMI và PLC.

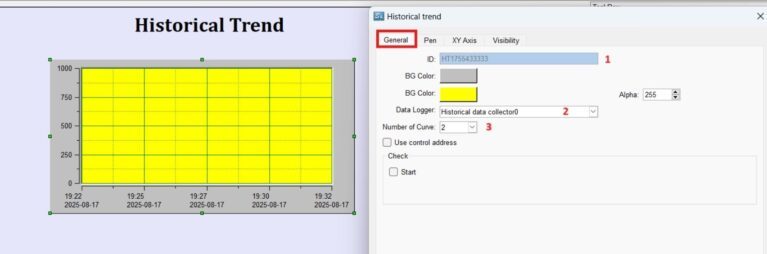

4.3. Lập trình dữ liệu, hiển thị và chuyển trang màn hình
Khi đã kết nối được HMI với PLC, người học có thể bắt đầu xây dựng giao diện hoàn chỉnh hơn.
Các nội dung cần học:
- Hiển thị dữ liệu từ PLC lên HMI.
- Nhập giá trị từ HMI xuống PLC.
- Tạo các đối tượng hiển thị thông số.
- Thiết kế nhiều trang màn hình.
- Chuyển đổi giữa các trang.
- Tổ chức giao diện theo từng nhóm chức năng.
4.4. Thiết lập Alarm và cảnh báo trên HMI
Trong hệ thống tự động hóa, HMI không chỉ dùng để điều khiển mà còn hỗ trợ người vận hành nhận biết tình trạng bất thường của máy.
Người mới có thể tìm hiểu:
- Khái niệm cảnh báo trên HMI.
- Thiết lập điều kiện phát sinh cảnh báo.
- Hiển thị nội dung lỗi.
- Theo dõi trạng thái lỗi.
- Thiết lập giao diện cảnh báo phù hợp.
4.5. Lập trình Recipe HMI
Recipe là chức năng thường được sử dụng khi một máy cần làm việc với nhiều bộ thông số khác nhau.
Thay vì nhập lại từng thông số mỗi lần thay đổi sản phẩm, người vận hành có thể lưu các bộ thông số thành từng Recipe và tìm lại khi cần.
Ví dụ:
- Sản phẩm A → Bộ thông số A.
- Sản phẩm B → Bộ thông số B.
- Sản phẩm C → Bộ thông số C.
Khi học Recipe, người mới nên hiểu các nội dung cơ bản:
- Recipe dùng để làm gì?
- Tạo bộ thông số như thế nào?
- Lưu dữ liệu Recipe.
- Gọi lại Recipe.
- Ứng dụng Recipe trong quá trình vận hành.
Đây là bước nâng cao hơn so với việc chỉ tạo nút nhấn hoặc hiển thị dữ liệu, vì người học bắt đầu làm việc với các nhóm thông số vận hành.
4.6. Cài đặt Password và quyền truy cập trên HMI
Người vận hành có thể được phép:
- Start/Stop máy.
- Theo dõi trạng thái.
- Nhập một số thông số được cho phép.
Trong khi đó, kỹ thuật viên hoặc người quản lý có thể cần quyền truy cập vào:
- Cài đặt hệ thống.
- Thông số kỹ thuật.
- Các chức năng bảo trì.
- Cấu hình chuyên sâu.
Vì vậy, người học cần tìm hiểu:
- Tạo Password.
- Thiết lập tài khoản.
- Phân quyền người dùng.
- Gán quyền cho từng chức năng.
- Hạn chế truy cập vào các khu vực quan trọng.
Phân quyền hợp lý giúp giảm nguy cơ người không có quyền thay đổi nhầm các thông số ảnh hưởng đến quá trình vận hành.
4.7. Truyền thông RS485 trên HMI
Sau khi nắm được các chức năng cơ bản, người học có thể tìm hiểu về RS485 – một chuẩn giao tiếp vật lý được sử dụng phổ biến trong các hệ thống công nghiệp.
Nội dung cơ bản cần tìm hiểu gồm:
- RS485 là gì?
- HMI sử dụng RS485 trong những trường hợp nào?
- Kết nối dây truyền thông.
- Các thông số cần cấu hình.
- Thiết lập giao tiếp trên HMI.
- Kiểm tra khả năng trao đổi dữ liệu.
- Xử lý một số lỗi kết nối cơ bản.
Khi thực hành RS485, cần chú ý rằng RS485 là chuẩn truyền dẫn vật lý, còn giao thức trao đổi dữ liệu cụ thể phụ thuộc vào thiết bị và cấu hình sử dụng.
Đây cũng là lý do người mới không nên chỉ học cách đấu dây mà cần hiểu cả thông số và giao thức giao tiếp đang được thiết bị sử dụng.
5. Tham khảo tài liệu tự học lập trình HMI cơ bản cho người mới từ Kỹ Thuật Vô Cực
Nếu bạn cần một lộ trình có sẵn để tham khảo, tài liệu Đào tạo lập trình HMI Samkoon khóa cơ bản của Kỹ Thuật Vô Cực là nguồn phù hợp để bắt đầu từ những nội dung nền tảng và từng bước làm quen với các chức năng thường sử dụng trong lập trình HMI.
Tài liệu phù hợp với ai?
Nội dung này có thể tham khảo đối với:
- Người mới bắt đầu tìm hiểu lập trình HMI.
- Sinh viên ngành điện, điện tử, tự động hóa…
- Kỹ thuật viên muốn bổ sung kiến thức về giao diện vận hành.
- Người muốn làm quen với HMI từ những nội dung cơ bản.
Một số tài liệu tự học lập trình HMI cho người mới:
Có thể sử dụng nội dung này như một khung lộ trình học, sau đó kết hợp với việc thực hành trên phần mềm và thiết bị để củng cố kiến thức.
6. Một số lỗi người mới thường gặp khi tự học lập trình HMI
Trong quá trình tự học, người mới thường gặp 1 số khó khăn như:
HMI không kết nối được với PLC
Một số nguyên nhân thường gặp:
- Chọn sai loại PLC hoặc driver.
- Cấu hình sai thông số truyền thông.
- Sai địa chỉ thiết bị.
- Sai cổng kết nối.
- Đấu nối chưa đúng.
- PLC hoặc HMI chưa ở trạng thái phù hợp để giao tiếp.
Khi gặp lỗi, nên kiểm tra từng thành phần thay vì thay đổi nhiều thông số cùng lúc.
Nút nhấn trên HMI không điều khiển được thiết bị
Có thể do:
- Nút nhấn chưa được gán đúng địa chỉ.
- Địa chỉ HMI và PLC không tương ứng.
- Logic chương trình PLC chưa xử lý tín hiệu.
- Kết nối HMI – PLC chưa hoạt động.
Do đó, cần kiểm tra theo chuỗi: Nút nhấn HMI → địa chỉ dữ liệu → PLC → logic điều khiển → thiết bị.
HMI hiển thị sai dữ liệu
Một số trường hợp có thể liên quan đến:
- Chọn sai địa chỉ.
- Sai kiểu dữ liệu.
- Cấu hình đối tượng hiển thị chưa phù hợp.
- Dữ liệu trong PLC chưa được cập nhật như mong muốn.
Người mới nên kiểm tra dữ liệu ngay từ PLC trước khi kết luận rằng lỗi nằm ở giao diện HMI.
Chỉ tập trung vào giao diện mà bỏ qua phần dữ liệu
Một giao diện HMI đẹp chưa đồng nghĩa với một project HMI hoàn chỉnh.
Khi tự học, nên dành thời gian hiểu: Đối tượng HMI → dữ liệu → địa chỉ → PLC → thiết bị thực tế. Đây là nền tảng để có thể xử lý các project phức tạp hơn sau này.
Học quá nhiều dòng HMI cùng lúc
Mỗi hãng có phần mềm, cách cấu hình và cách triển khai khác nhau. Người mới nên chọn một dòng HMI để thực hành trước, nắm chắc nguyên lý cơ bản rồi mới mở rộng sang các nền tảng khác.
Một số câu hỏi thường gặp khi tự học lập trình HMI
-
Người mới nên bắt đầu học lập trình HMI từ đâu?
Nên bắt đầu từ kiến thức cơ bản về HMI, làm quen với phần mềm, tạo project, thiết kế giao diện đơn giản rồi chuyển sang kết nối HMI với PLC. Sau đó mới học các chức năng như hiển thị dữ liệu, cảnh báo, Recipe, phân quyền và truyền thông.
-
Không biết PLC có thể học lập trình HMI không?
Có thể bắt đầu tìm hiểu HMI mà chưa thành thạo PLC. Tuy nhiên, nếu muốn lập trình HMI để giao tiếp và điều khiển máy móc thực tế, kiến thức PLC cơ bản là rất hữu ích.
-
Học lập trình HMI có cần biết ngôn ngữ lập trình không?
Với các nội dung HMI cơ bản, người học chủ yếu làm việc với phần mềm cấu hình, thiết kế giao diện, đối tượng điều khiển và thiết lập giao tiếp. Một số chức năng nâng cao có thể yêu cầu thêm kiến thức về script hoặc logic tùy nền tảng HMI.
-
Có thể tự học lập trình HMI tại nhà không?
Có. Người mới có thể bắt đầu bằng phần mềm và tài liệu hướng dẫn, sau đó thực hành các project nhỏ. Nếu có HMI và PLC thực tế để kiểm tra kết nối thì quá trình học sẽ sát với công việc hơn.
Kết luận
Tự học lập trình HMI là quá trình cần kết hợp giữa kiến thức và thực hành. Bắt đầu từ những nội dung cơ bản, làm quen với phần mềm và từng bước thực hành sẽ giúp người học xây dựng nền tảng tốt hơn. Từ đó, có thể tiếp tục tìm hiểu thêm các chức năng và ứng dụng HMI phù hợp với nhu cầu thực tế.
Bạn có thể tham khảo tài liệu đào tạo lập trình HMI cơ bản của Kỹ Thuật Vô Cực để bắt đầu. Nếu cần hỗ trợ về HMI, lập trình hoặc giải pháp tự động hóa, hãy liên hệ Kỹ Thuật Vô Cực để được tư vấn.
